2РМДТ27КПН19Г5В1: надежное решение для многоконтактных электрических соединений

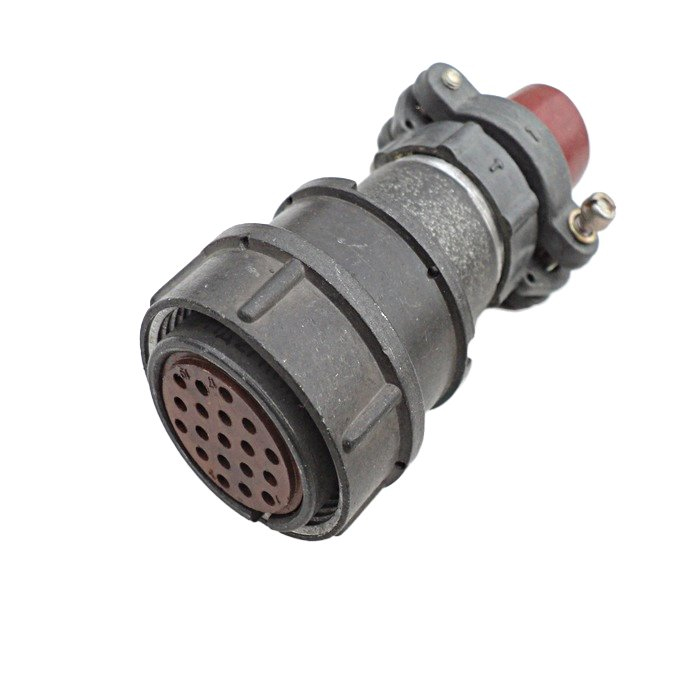

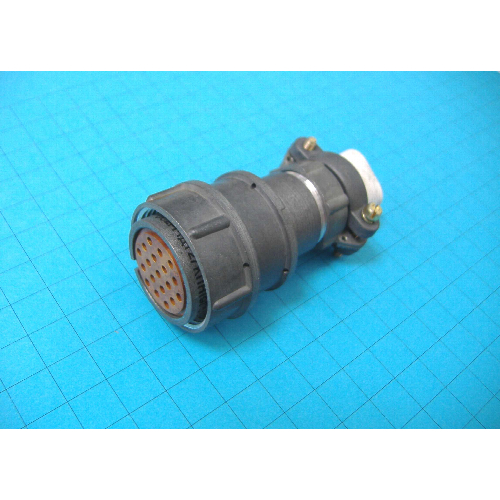

2РМДТ27КПН19Г5В1 — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, предназначенный для коммутации цепей постоянного и переменного тока в составе промышленной, измерительной, транспортной и специальной аппаратуры. Конструкция с резьбовой фиксацией помогает обеспечить стабильное соединение при вибрациях, механических нагрузках и длительной эксплуатации.

Назначение разъема

Разъем 2РМДТ27КПН19Г5В1 применяется там, где необходимо компактно и безопасно объединить множество электрических линий в одном кабельном соединении. Исполнение относится к кабельным розеткам с прямым патрубком и гайкой для неэкранированного кабеля; монтаж контактов выполняется объемным способом пайкой.

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц. Для 19-контактного исполнения указываются рабочее напряжение до 560 В, нагрузка до 7 А на отдельный контакт и до 110 А суммарно на соединитель.

Особенности конструкции

Маркировка 2РМДТ27КПН19Г5В1 отражает ряд конструктивных признаков изделия:

• 2РМДТ — серия цилиндрических низкочастотных разъемов.

• 27 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 19 — количество контактов.

• Г5 — контактная группа на 19 гнездовых контактов диаметром 1,5 мм.

• В1 — вариант исполнения, устанавливаемый по нормативной и конструкторской документации.

Цилиндрическая металлическая конструкция, одношпоночная поляризация и резьбовое сочленение снижают риск неверной стыковки и самопроизвольного расцепления. Контактная группа рассчитана на многократное соединение и разъединение — до 500 циклов.

Технические характеристики

Указанные параметры характерны для 19-контактной конфигурации соединителей данного типоразмера; при подборе для конкретного оборудования необходимо сверять исполнение с действующей технической документацией.

Где используется 2РМДТ27КПН19Г5В1

Соединитель востребован в системах, где требуется надежная коммутация большого количества цепей при ограниченном монтажном пространстве:

• промышленное оборудование и автоматизированные комплексы;

• контрольно-измерительная аппаратура;

• системы электропитания и управления;

• транспортная техника;

• приборостроение;

• испытательные стенды;

• телеметрические, связные и распределительные устройства;

• оборудование, работающее в условиях вибрации, перепадов температуры и высокой влажности.

Рабочий температурный диапазон от −60 до +100 °C и стойкость к механическим воздействиям делают соединитель практичным вариантом для аппаратуры с повышенными требованиями к надежности электрических межблочных соединений.

Преимущества серии 2РМДТ

Ключевыми преимуществами 2РМДТ27КПН19Г5В1 считаются многоконтактная компоновка, прочная фиксация резьбовым соединением, удобство кабельного монтажа и высокая электрическая изоляция. Разъем позволяет организовать структурированное подключение 19 цепей, сократить число отдельных соединений и повысить ремонтопригодность оборудования.

Перед установкой важно проверить соответствие ответной части, расположение гнездовых и штыревых контактов, распайку кабеля, сечение проводников и фактические электрические нагрузки. Это поможет сохранить заявленные характеристики соединения и обеспечить длительную стабильную работу оборудования.
