Назначение и область применения

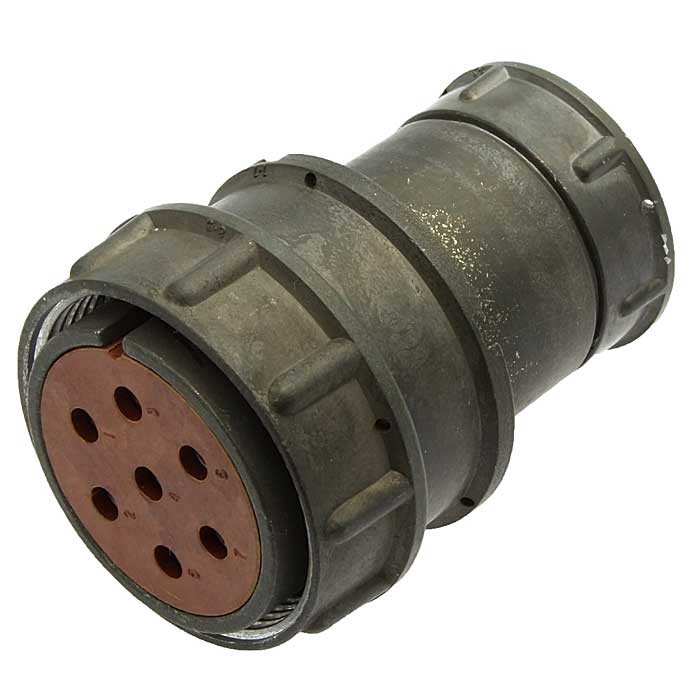

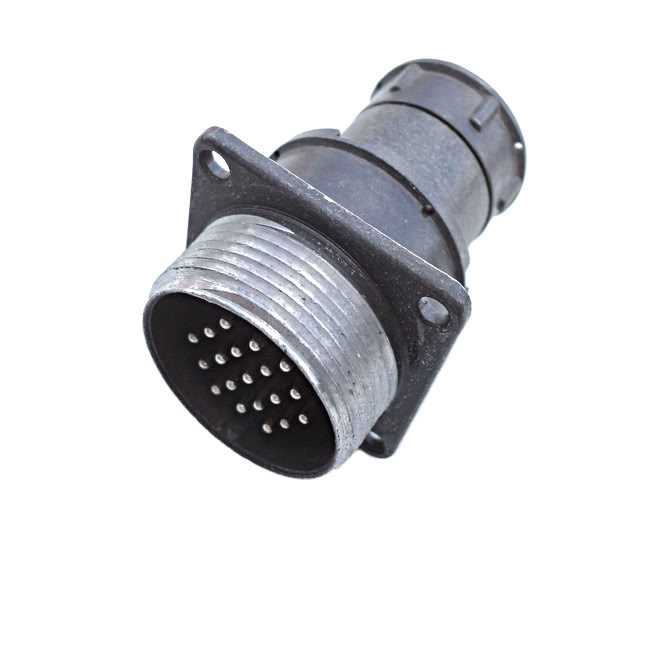

Соединитель 2РМДТ27КПЭ7ШВ1В производства предприятия «Лтава» с буквенной маркировкой «5» представляет собой малогабаритный герметичный цилиндрический низкочастотный электрический разъём из серии 2РМДТ. Изделие предназначено для соединения и коммутации электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц. Такие разъёмы применяются в радиоэлектронной аппаратуре как элемент разъёмного соединения, обеспечивающий электрическую стыковку кабельной части с ответной частью устройства.

Благодаря герметичному исполнению соединитель допускает эксплуатацию в условиях повышенной влажности и загрязнённости, что делает его пригодным для аппаратуры, работающей в сложной окружающей среде. Основное назначение данной модификации — работа в качестве кабельной части (вилки) в тех соединениях, где требуется надёжный электрический контакт при вибрациях, перепадах температур и механических воздействиях.

Конструкция и расшифровка обозначения

Обозначение 2РМДТ27КПЭ7ШВ1В построено по стандартной для серии схеме и несёт в себе информацию о конструктивных особенностях изделия. Ниже приведены основные элементы маркировки и их значение.

• 2РМДТ — серия низкочастотных цилиндрических малогабаритных разъёмов с резьбовым соединением.
• 27 — типоразмер, соответствующий диаметру корпуса посадочного отверстия около 27 мм.
• КПЭ — кабельная часть (К), патрубок (П), экранированный кабель (Э); иначе говоря, вилка с кожухом под экранированный кабель.
• 7 — количество контактов, обычно комбинированных по току и назначению.
• Ш — штекер, то есть вилка, кабельная часть соединения.
• В1 — вариант исполнения, отражающий тип контактов, их расположение или конструкцию изолятора.
• «5» — буквенно-цифровая маркировка, дополнительный признак, указывающий на вид приёмки по ОТК или серию выпуска; присутствует в маркировке на корпусе.

Конструкция соединителя включает резьбовое соединение и одношпоночную поляризацию. Такое сочетание обеспечивает однозначно правильную стыковку частей разъёма и защищает от неправильного подключения. Корпус и контактный узел рассчитаны на достаточный уровень герметичности и стабильный электрический контакт.

Контактная система

Контактная система разъёма обеспечивает надёжное прохождение сигнала и тока. Контакты, как правило, имеют покрытие серебром или схожим по свойствам материалом, что снижает переходное сопротивление и защищает поверхность от окисления. Это особенно важно при работе в условиях влажности, где оксидные плёнки могли бы ухудшить качество соединения. Совокупность конструкции корпуса и контактного узла позволяет сохранять рабочие параметры при механических нагрузках и температурных колебаниях.

Условия эксплуатации и подтверждённые особенности

Соединитель относится к изделиям, рассчитанным на работу в широком диапазоне температур и при повышенной влажности, что характерно для стандартов серии 2РМДТ, выпускаемой по ТУ ГЕ0.364.126. К подтверждённым особенностям данной позиции можно отнести следующие свойства.

1. Малогабаритное герметичное исполнение, позволяющее применять разъём в стеснённых условиях компоновки аппаратуры.
2. Низкочастотный диапазон работы — до примерно 3 МГц, что соответствует применению в цепях постоянного и переменного тока.
3. Кабельное исполнение с патрубком под экранированный кабель, что удобно при монтаже экранированных линий связи.
4. Семь контактов, обычно комбинированных по току и назначению, что расширяет возможности коммутации в одном соединителе.
5. Резьбовое соединение и одношпоночная поляризация, исключающие ошибку при стыковке.
6. Приёмка «5», подтверждённая маркировкой на корпусе.

Применение в аппаратуре

Разъём применяется в радиоэлектронной аппаратуре, в том числе в устройствах, эксплуатируемых при повышенной влажности и загрязнённости. Его использование целесообразно там, где требуется разъёмное соединение кабеля с прибором или блоком и где к надёжности контакта предъявляются повышенные требования. Типичными условиями работы являются вибрации, перепады температур и механические воздействия, которые соединитель должен выдерживать без потери электрической целостности цепи.

Как кабельная часть, изделие монтируется на экранированный кабель и образует вилку разъёмного соединения. Ответная часть подбирается из той же серии 2РМДТ с соответствующим типоразмером и числом контактов, что обеспечивает совместимость по присоединительным размерам и поляризации. При монтаже важно соблюдать требования ТУ ГЕ0.364.126, касающиеся разделки кабеля, заделки экрана и момента затяжки резьбового соединения.

Краткие сведения о позиции

• Наименование: 2РМДТ27КПЭ7ШВ1В Лтава «5».
• Артикул: 2429.
• Категория: 2РМД.
• Производитель: «Лтава».
• Приёмка: «5».
• Тип: малогабаритный герметичный цилиндрический низкочастотный разъём, кабельная часть (вилка).
• Число контактов: 7.
• Технические условия: ТУ ГЕ0.364.126.

Изделие поставляется как самостоятельная сборочная единица; комплектация, гарантийные сроки и страна производства определяются документацией производителя и условиями поставки. При подборе ответной части и принадлежностей для монтажа следует ориентироваться на серию 2РМДТ и типоразмер 27, указанные в обозначении.
