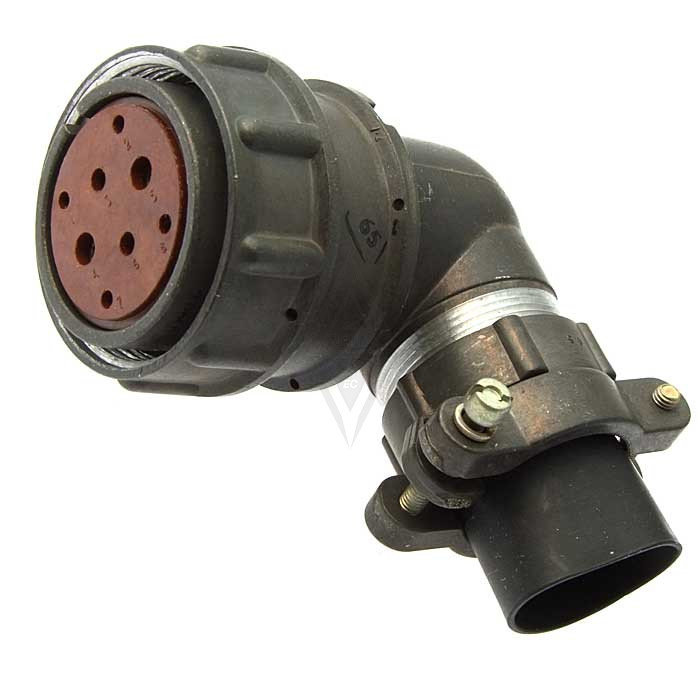

Назначение соединителя 2РМДТ27КПЭ7ШВ1В «5»

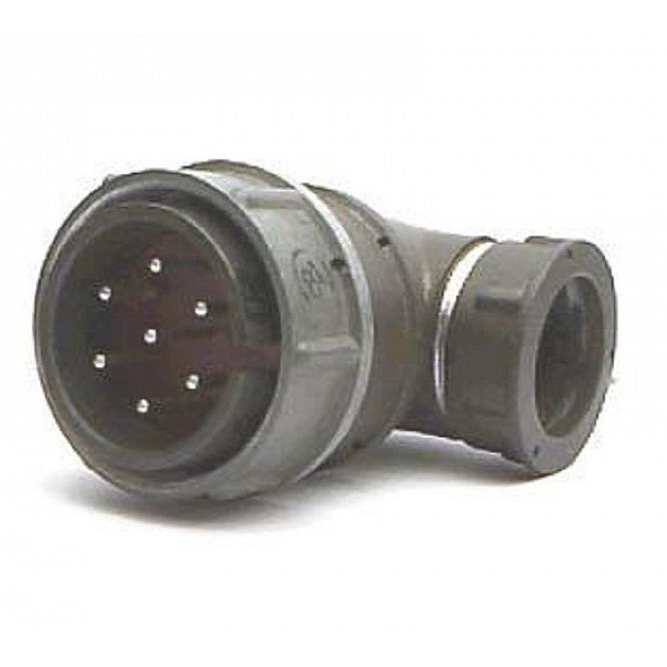

Соединитель электрический цилиндрический низкочастотный 2РМДТ27КПЭ7ШВ1В «5» серии 2РМДТ предназначен для надёжного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе кабельных сборок, где требуется стабильная передача сигнала и питания при воздействии неблагоприятных внешних факторов. Конструкция выполняется в тропикоустойчивом исполнении, что подтверждает пригодность для эксплуатации в условиях повышенной влажности и морского климата.

Приёмка «5» свидетельствует о том, что изделие прошло контроль качества по установленным для данной серии требованиям и отнесено к соответствующей категории приёмочных испытаний. Артикул позиции — 2430, категория — 2РМД.

Подтверждённые технические особенности

Соединитель имеет кабельный корпус вилки, прямой патрубок и гайку для экранированного кабеля. Резьбовая фиксация обеспечивает устойчивое механическое соединение и предотвращает самопроизвольное расчленение под воздействием вибрации. Корпус негерметичного типа, диаметр корпуса составляет 27 мм.

• Количество контактов — 7, покрытие контактов — серебряное.
• Максимальное рабочее напряжение — до 700 В.
• Токовая нагрузка на контакт — от 4 до 36 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — до 2300 В.
• Частотный диапазон рабочих цепей — до 3 МГц.

Условия эксплуатации

Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение В2.1 является всеклиматическим. Изделие выдерживает вибрацию в диапазоне от 50 до 10000 Гц с ускорением до 170 дБ, механические удары с ускорением до 1000 метров на секунду в квадрате, а также повышенную влажность до 98 процентов при температуре плюс 40 градусов Цельсия.

Соединитель сохраняет работоспособность при пониженном давлении — вплоть до 1,33 умноженного на 10 в степени минус 2 Паскаля. Назначенный ресурс составляет не менее 1000 часов наработки и не менее 500 циклов сочленения-расчленения.

Материалы и исполнение

Цилиндрический корпус с резьбовым соединением и серебряным покрытием контактов обеспечивает стабильное переходное сопротивление и снижает потери в цепях с повышенной токовой нагрузкой. Прямой патрубок и гайка для экранированного кабеля позволяют выполнять монтаж с сохранением экранирующей оплётки, что важно для снижения помех в низкочастотных цепях.

Применение

Соединитель 2РМДТ27КПЭ7ШВ1В «5» применяется в авиационной, судостроительной и других отраслях промышленности, где оборудование работает в тяжёлых условиях: при интенсивной вибрации, ударных нагрузках, широком диапазоне температур, высокой влажности и пониженном атмосферном давлении. Типовые области использования — бортовые и кабельные сети, пульты управления, блоки питания и измерительные каналы, рассчитанные на напряжение до 700 В и токовую нагрузку до 36 А на контакт.

Благодаря семи контактам и всеклиматическому исполнению изделие подходит для построения как силовых, так и сигнальных цепей в составе одного разъёма, что сокращает количество соединений и упрощает кабельную разводку. Тропикоустойчивое исполнение и приёмка «5» делают соединитель применимым в аппаратуре, эксплуатируемой в прибрежных, морских и влажных климатических зонах.
