Назначение и область применения

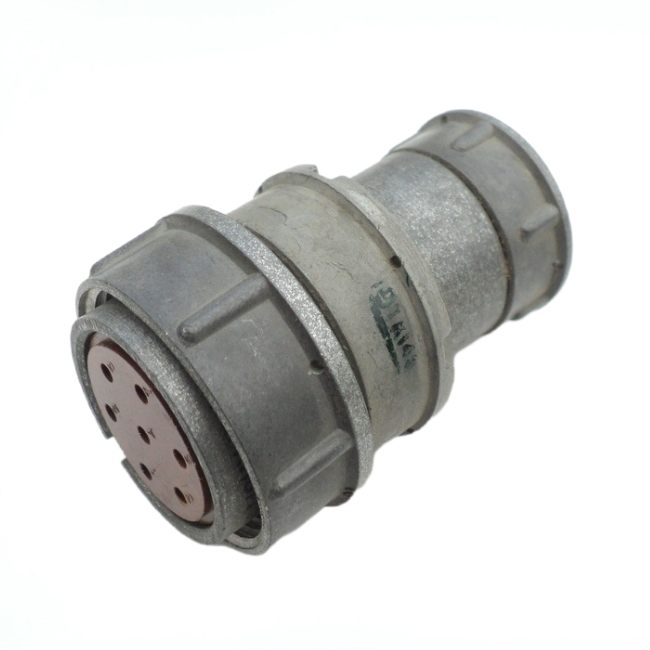

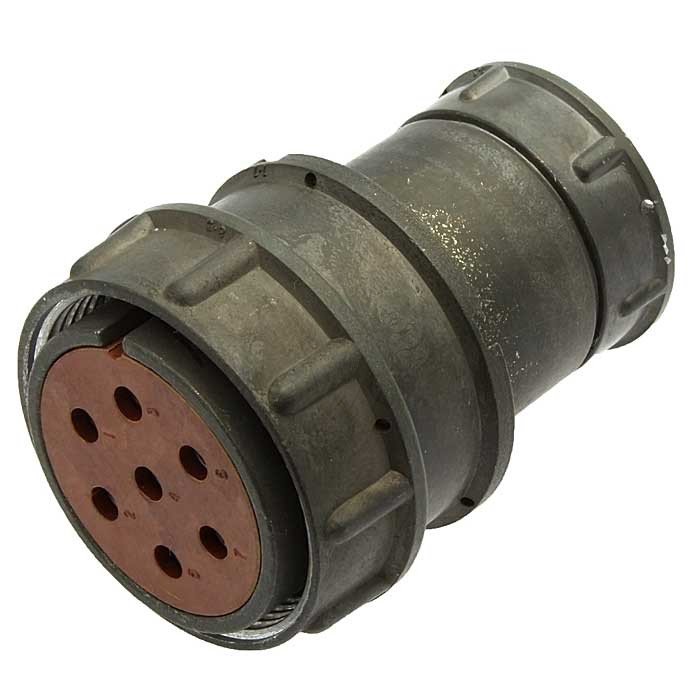

Соединитель 2РМДТ27КПЭ7ГВ1В с приемкой «5» — цилиндрический низкочастотный электрический разъем серии 2РМДТ, изготовленный по ГОСТ. Он предназначен для внутреннего объемного монтажа в электротехническом и радиотехническом оборудовании, где требуется надежное соединение электрических цепей при постоянном и переменном токе.

Изделие применяется в промышленной и транспортной аппаратуре, в том числе в составе приборов, работающих в условиях повышенных вибрационных нагрузок и широкого диапазона температур. Разъем относится к негерметичным соединителям, то есть не предназначен для работы при непосредственном воздействии влаги под давлением, однако исполнение серии рассчитано на эксплуатацию в переменных климатических условиях.

Артикул позиции — 2426, категория — 2РМД. Производитель в данных каталога не указан.

Конструктивные особенности и маркировка

Условный размер корпуса «27» соответствует диаметру посадочного отверстия около 27 мм, что позволяет устанавливать соединитель в стандартных монтажных узлах. Разъем имеет 7 контактов, выполненных под диаметр 1,0 мм, с покрытием типа «В» — серебряным покрытием контактов, которое обеспечивает стабильное переходное сопротивление и коррозионную стойкость.

Буквенно-цифровая маркировка читается последовательно и отражает ключевые свойства изделия:

• 2РМ — тип цилиндрического низкочастотного соединителя серии 2РМ.
• Д — исполнение, характерное для серии 2РМД.
• Т — признак модификации 2РМДТ, отличающейся от базовых вариантов серии.
• 27 — условный размер корпуса, около 27 мм по посадочному отверстию.
• КП — конструктивное исполнение корпуса и типа сочленения.
• Э — признак исполнения, связанного с условиями эксплуатации.
• 7 — число контактов, равное семи.
• Г — тип корпуса или вид хвостовика контактов.
• В — вид покрытия контактов, серебряное.
• 1В — уточняющее исполнение в пределах серии.

Индекс «5» в наименовании обозначает приемку по системе «5», то есть изделие прошло дополнительные приемо-сдаточные проверки, установленные для данной категории поставки. Это подтверждает более строгий контроль качества по сравнению с продукцией общепромышленного назначения.

Электрические и климатические характеристики

Для разъемов с семью контактами рабочее напряжение обычно не превышает 700 В. Это позволяет использовать соединитель в цепях питания и силовых сигнальных линиях, где требуется передача значительного тока при умеренном напряжении.

Серия 2РМДТ рассчитана на соединение цепей с достаточно высокими токами и напряжениями, что делает ее пригодной для промышленных и транспортных применений. Изделия этой серии ориентированы на всеклиматическое исполнение, включая диапазон температур примерно от минус 60 °C до плюс 100 °C и выдержку синусоидальной вибрации вплоть до нескольких тысяч герц.

Сопоставление с ближайшими аналогами

Ближайшими родственными сериями являются соединители 2РМ и 2РМТ. Базовые разъемы серии 2РМ представляют собой цилиндрические низкочастотные соединители общего назначения с металлическим корпусом и контактами под пайку. Модификация 2РМТ отличается, как правило, измененной конструкцией корпуса и хвостовиков контактов, а также расширенными условиями эксплуатации.

Модель 2РМДТ27КПЭ7ГВ1В занимает промежуточное положение: от базовых 2РМ она отличается исполнением корпуса и покрытием контактов, от 2РМТ — конкретным сочетанием размера корпуса 27, семи контактов и приемки «5». При подборе замены следует учитывать совпадение типа присоединительной резьбы, числа и диаметра контактов, вида покрытия и климатического исполнения.

Применение и совместимость

Соединитель применяется для объемного монтажа в блоках питания, пультах управления, измерительной и транспортной аппаратуре. Ключевые условия корректной работы:

1. Соблюдение допустимого рабочего напряжения не выше 700 В.
2. Использование контактов диаметром 1,0 мм с серебряным покрытием без механических повреждений.
3. Монтаж в посадочном отверстии около 27 мм с надежной фиксацией корпуса.
4. Эксплуатация в пределах заявленного температурного диапазона и вибрационных нагрузок.

Приемка «5» подтверждает, что данная позиция прошла установленные проверки и пригодна для ответственных применений внутри изделий, где недопустим отказ соединения. Комплектация, страна производства, гарантийные условия и наличие в данных каталога не указаны.
