Назначение разъёма 2РМДТ27КПЭ7Г5В1В

Разъём 2РМДТ27КПЭ7Г5В1В производства российской компании «Элекон» представляет собой низкочастотный цилиндрический электрический соединитель серии 2РМДТ. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока, обеспечивая надёжную коммутацию в составе промышленной аппаратуры, радиоэлектронных блоков и контрольно-измерительных приборов.

Изделие применяется там, где требуется устойчивое низкочастотное соединение с механической фиксацией, защитой от вибрации и расширенными климатическими возможностями. Артикул позиции — 50068, категория — 2РМД.

Подтверждённые особенности и технические характеристики

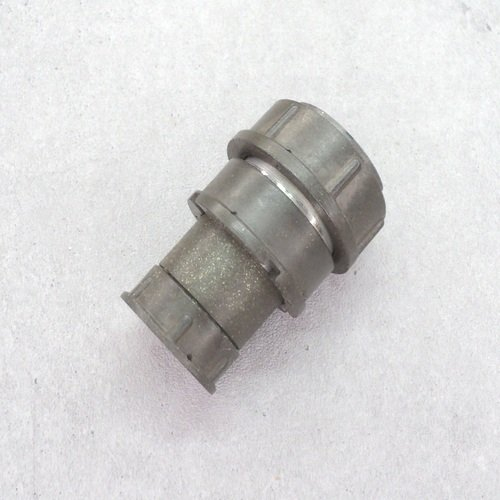

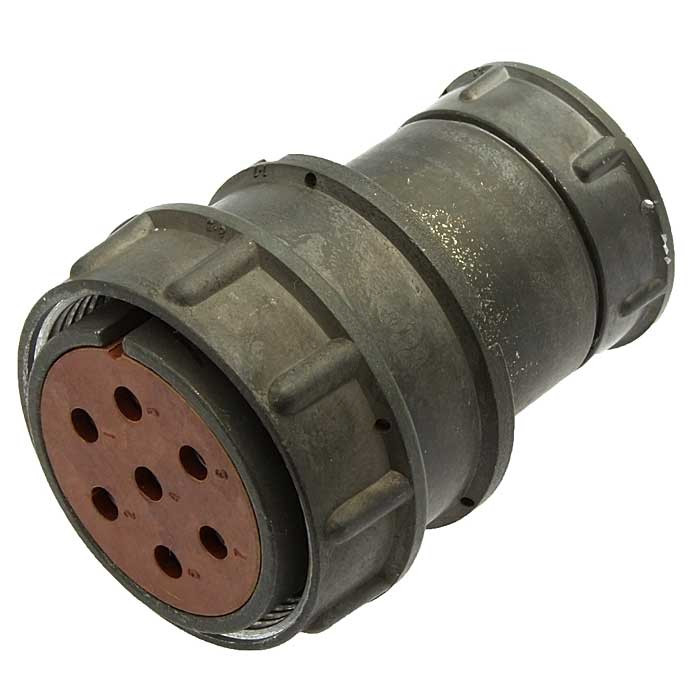

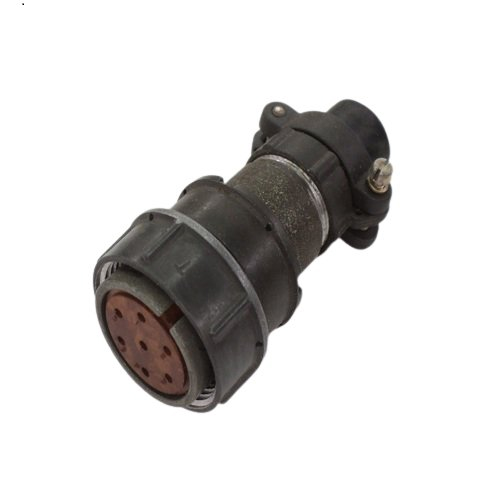

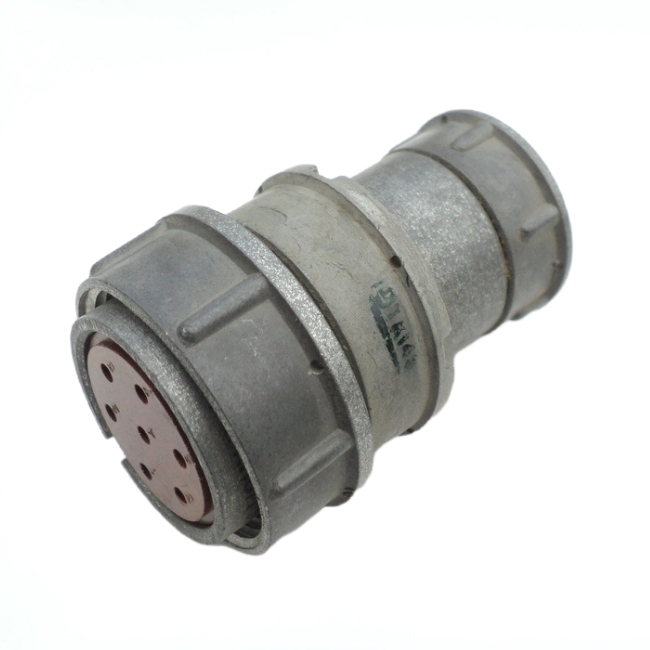

Конструкция разъёма включает кабельную розетку (гнездо) с прямым корпусом диаметром 27 мм. Сочленение с ответной частью (вилкой) выполняется посредством резьбовой фиксации — гайкового соединения, что обеспечивает надёжное закрепление и устойчивость к вибрационным нагрузкам.

• Рабочий диапазон частот: постоянный и переменный ток частотой до примерно 3 МГц.
• Общее количество контактов — 7.
• Покрытие контактов — серебро (буквенное обозначение «ПЭ» в маркировке).
• Корпус металлический, изоляционная вставка — карболит или аналогичный материал низкочастотного разъёма.
• Предельный рабочий ток на контакт — до нескольких ампер; для 7-контактных розеток серии 2РМДТ ток на контакт может достигать порядка 4–36 А в зависимости от режима и условий применения.
• Максимальное рабочее напряжение — до нескольких сотен вольт; в типоразмерах 2РМДТ и 2РМ обычно указывают до 560–700 В постоянного или переменного тока.
• Электрическая прочность изоляции — около 1850 В переменного тока.
• Сопротивление изоляции — не менее 5000 МОм.
• Число коммутационных циклов (сочленений и расчленений) — не менее 500.
• Минимальная наработка в номинальном режиме — порядка 1000 часов.

Всеклиматическое исполнение и условия эксплуатации

Разъём выпускается во всеклиматическом исполнении. Он рассчитан на работу в расширенном диапазоне температур и при внешних воздействиях, включая вибрацию и линейные перегрузки. Для аналогичных изделий серии упоминаются значения линейных нагрузок порядка 50–200 g.

Такое исполнение позволяет применять соединитель в оборудовании, эксплуатируемом в сложных условиях, где предъявляются повышенные требования к стойкости контактной системы и корпусных элементов.

Применение

Разъём 2РМДТ27КПЭ7Г5В1В востребован в следующих областях:

1. Промышленная аппаратура и силовые блоки, где необходимо коммутировать цепи постоянного и переменного тока.
2. Радиоэлектронные блоки и модули, работающие в низкочастотном диапазоне.
3. Контрольно-измерительные приборы, требующие надёжного разъёмного соединения.
4. Другое оборудование, в котором важны устойчивость к вибрации, резьбовая фиксация и расширенный климатический диапазон.

Благодаря серебряному покрытию контактов, металлическому корпусу и всеклиматическому исполнению изделие обеспечивает стабильные электрические параметры при многократных подключениях и отключениях. Год выпуска позиции в каталоге — 2017.
