Назначение изделия

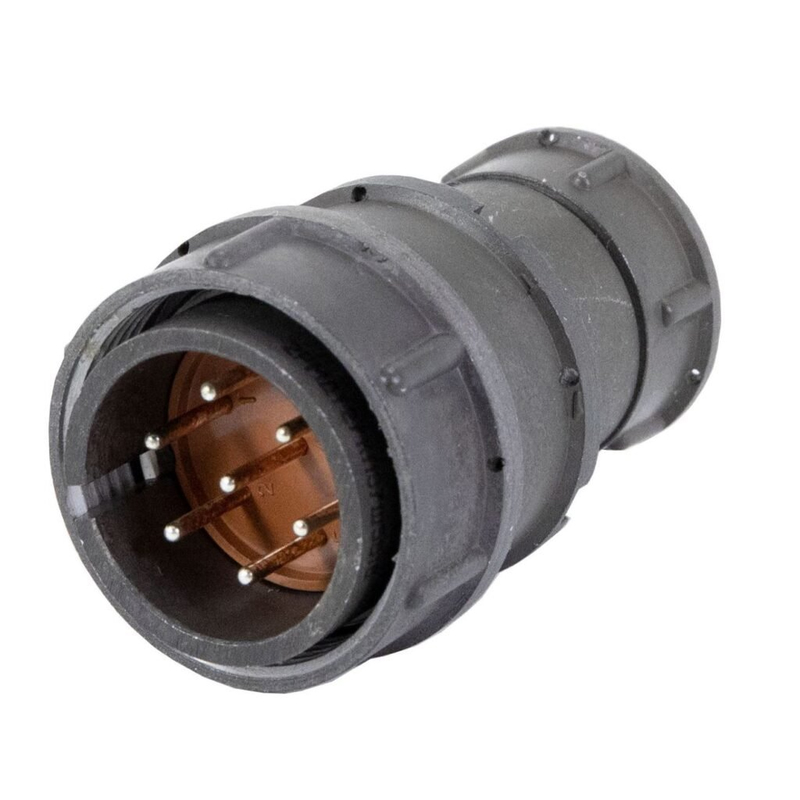

Разъём 2РМДТ27КПЭ7Г5В1В (артикул 80283) относится к категории 2РМД и представляет собой цилиндрический электрический разъём кабельного типа. Изделие предназначено для соединения электрических цепей переменного и постоянного тока частотой до 3 МГц. Разъём применяется для ручного сочленения и расчленения при внутреннем монтаже. Тип контактов — гнездо, способ монтажа — пайка на кабель. Рабочее положение разъёма любое.

Разъёмы серии 2РМДТ относятся к негерметичным всеклиматическим изделиям и используются в промышленных цепях с нагрузкой до 260 А. Данное исполнение рассчитано на кабельный корпус и соединение с ответной частью соответствующей серии.

Подтверждённые технические характеристики

• Условный диаметр посадочной части — 27 мм.
• Диаметр контактов — 1 мм.
• Количество контактов — 7.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на контакт — от 12 до 50 А в зависимости от условий эксплуатации.
• Сопротивление изоляции — не менее 1000 МОм.
• Ресурс — 500 сочленений и расчленений.
• Наработка — не менее 5000 часов.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.

Корпус изделия выполнен из алюминиевого сплава или карболита. Разъём относится к негерметичному исполнению, поэтому его следует устанавливать в местах, где исключено прямое воздействие влаги и агрессивных сред. Каталожная отметка: 2018 5: 11 шт.

Конструкция и маркировка

Обозначение изделия включает следующие элементы:

• 2РМДТ — серия цилиндрических электрических разъёмов;
• 27 — условный диаметр в миллиметрах;
• К — кабельный корпус;
• П — способ монтажа пайкой;
• Э — материал корпуса: алюминиевый сплав или карболит;
• 7 — количество контактов;
• Г — тип контактов: гнездо;
• 5 — исполнение;
• В1 — всеклиматическое исполнение;
• В — вариант.

Благодаря кабельному корпусу и монтажу пайкой разъём удобен при внутренней прокладке проводников. Гнездовые контакты рассчитаны на соединение с ответными штыревыми контактами. Всеклиматическое исполнение позволяет применять изделие при значительных перепадах температур.

Применение

Разъём используется в промышленных электрических цепях постоянного и переменного тока, в том числе с частотой до 3 МГц. Он подходит для кабельных соединений, где требуется многократное ручное сочленение и расчленение. Негерметичная конструкция ограничивает установку условиями без прямого воздействия жидкостей и агрессивных сред. Рабочее положение любое, что упрощает компоновку внутри оборудования и подключение кабельных линий.
