Назначение и область применения

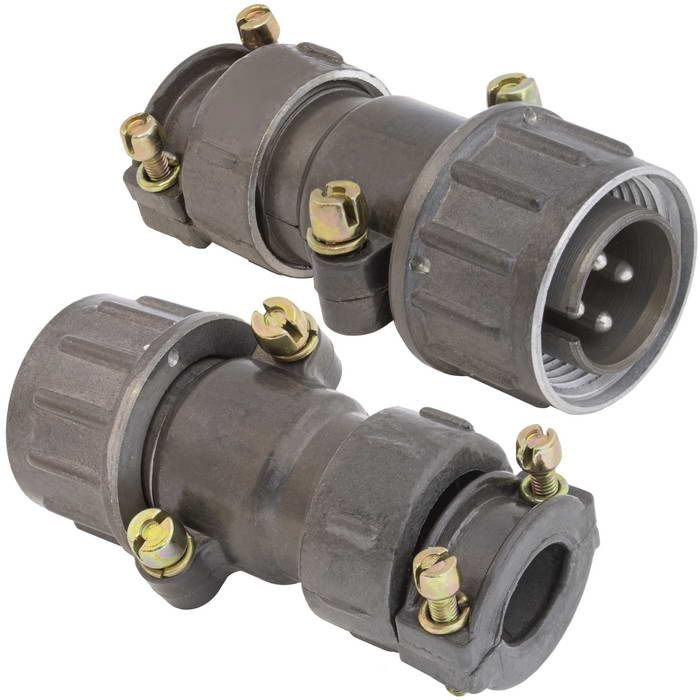

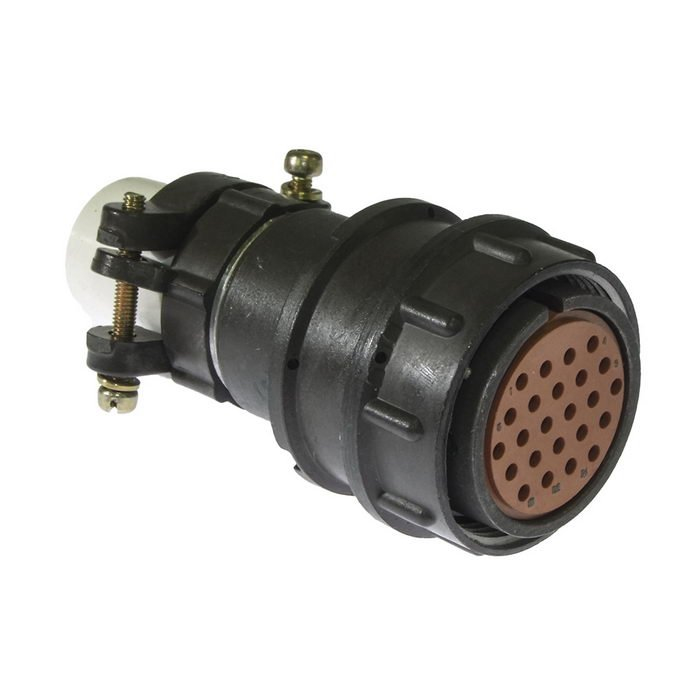

Кабельная розетка 2РМДТ27КПЭ7Г5В1В «5» (артикул 40255) относится к серии цилиндрических низкочастотных электрических разъёмов 2РМДТ. Она предназначена для соединения электрических цепей постоянного и переменного тока в составе кабельных жгутов и для сочленения с ответной частью — вилкой той же серии. По ГОСТ‑разметке семейство 2РМДТ рассчитано на работу в цепях с частотой до примерно 3 МГц.

Разъём применяется в промышленной аппаратуре, источниках питания, системах управления и других электротехнических и электронных устройствах, где требуется надёжное разъёмное соединение кабельных линий. Конструкция допускает многократное сочленение и расчленение — до нескольких сотен циклов.

Конструкция и тип контактов

Корпус розетки выполнен из алюминиевого сплава, тип корпуса — кабельный, прямой. Внутри установлена контактная вставка с гнёздами‑контактами. Сочленение с ответной вилкой 2РМДТ — резьбовое, с одношпоночной поляризацией корпуса: такая схема обеспечивает правильную ориентацию частей разъёма и защищает от ошибочного подключения.

• Количество контактов — 7.
• Контакты выполняются с покрытием серебром или золотом, что снижает переходное сопротивление и повышает надёжность соединения.
• Диаметр контакта — около 1,5 мм.
• Тип корпуса — кабельный, прямой, из алюминиевого сплава.
• Сочленение — резьбовое, с одношпоночной поляризацией.

Основные электрические характеристики

Электрические параметры серии 2РМДТ обеспечивают работу розетки в типовых цепях управления, питания и сигнализации низкочастотного диапазона. Ниже приведены подтверждённые характеристики для данного исполнения.

• Максимальное рабочее напряжение — до 560–700 В постоянного или переменного тока.
• Максимальный ток на один контакт — порядка 12–15 А.
• Суммарный ток на весь соединитель — до 50 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — порядка 1850 В.
• Ёмкость между соседними контактами — обычно не более 6 пФ.

Условия эксплуатации и механическая устойчивость

Розетка предназначена для монтажа в условиях всеклиматического исполнения, включая тропические районы и холодные регионы. Изделие рассчитано на работу при повышенных температурах до 100 °С и на перепады температуры от −60 °С до +100 °С, а также на воздействие вибраций и ударов.

При соблюдении условий эксплуатации обеспечивается минимальная наработка в тысячи часов, а сохраняемость изделия в условиях хранения составляет десятки лет.

Сведения об исполнении

Данное исполнение имеет приёмку «5» и год выпуска 91. Производитель в данных о товаре не указан. Комплектация поставки, страна производства, сертификаты и гарантийные обязательства в предоставленных сведениях не приводятся.
