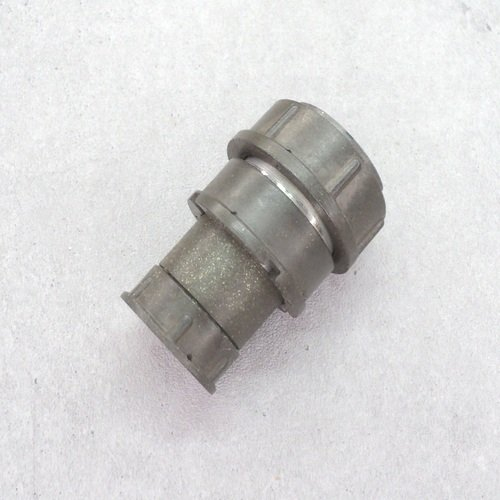

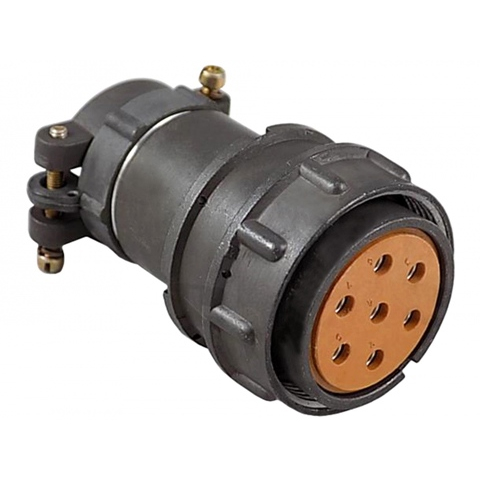

Назначение соединителя 2РМДТ27КПЭ7Г5В1В

Соединитель 2РМДТ27КПЭ7Г5В1В представляет собой кабельную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной аппаратуре специального и общего назначения, где требуется надёжное и стабильное электрическое соединение.

По классификации разъём относится к низкочастотным соединителям тропикоустойчивого исполнения. Конструкция негерметична, что определяет область его применения — узлы и блоки аппаратуры, работающие в нормальных условиях эксплуатации и не подвергающиеся воздействию избыточного давления или прямого погружения в жидкость.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, заявленные для данной модели.

• Тип соединителя: низкочастотный, тропикоустойчивый, негерметичный.
• Условный размер корпуса: 27.
• Количество контактов: 7.
• Сопротивление контактов: не более 0,005 Ом.
• Рабочее напряжение: 560 В.
• Максимальное напряжение: не более 700 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Покрытие контактов: серебро.

Сочетание металлического корпуса, карболитового изолятора и серебряного покрытия контактов обеспечивает стабильные электрические параметры и стойкость к климатическим воздействиям в пределах указанного температурного диапазона.

Конструкция и особенности исполнения

Разъём оснащён прямым патрубком и гайкой для экранированного кабеля, что обеспечивает надёжное крепление кабеля и защиту соединения от внешних помех. Сочленение выполняется с помощью резьбовой фиксации, которая улучшает качество контакта и повышает устойчивость изделия к механическим воздействиям, включая вибрацию и случайные нагрузки.

Тропикоустойчивое исполнение означает, что соединитель способен сохранять рабочие свойства в условиях повышенной влажности и температуры, характерных для соответствующих климатических зон. При этом изделие не является герметичным, поэтому его не следует применять в средах, требующих полной изоляции от внешней среды.

Расшифровка обозначения

Маркировка 2РМДТ27КПЭ7Г5В1В построена по стандартной схеме и содержит полную информацию об исполнении соединителя.

1. 2РМДТ — тип соединителя.
2. 27 — условный размер корпуса.
3. К — вид корпуса, кабельный.
4. П — вид патрубка, прямой.
5. Э — гайка для экранированного кабеля.
6. 7 — количество контактов.
7. Г — часть соединителя, розетка.
8. 5 — сочетание контактов, все контакты диаметром 1,5 мм.
9. В — покрытие контактов, серебро.
10. 1 — температурная стойкость, до 100 °C.

Применение

Соединитель 2РМДТ27КПЭ7Г5В1В применяется в узлах и блоках радиоэлектронной аппаратуры, где предъявляются повышенные требования к надёжности соединений. Благодаря резьбовой фиксации и экранирующей гайке он подходит для подключения экранированных кабелей в цепях с частотой до 3 МГц.

Высокие эксплуатационные характеристики, устойчивость к климатическим и механическим воздействиям делают данную модель востребованной в различных областях электроники и радиотехники, в том числе при построении аппаратуры специального назначения.
