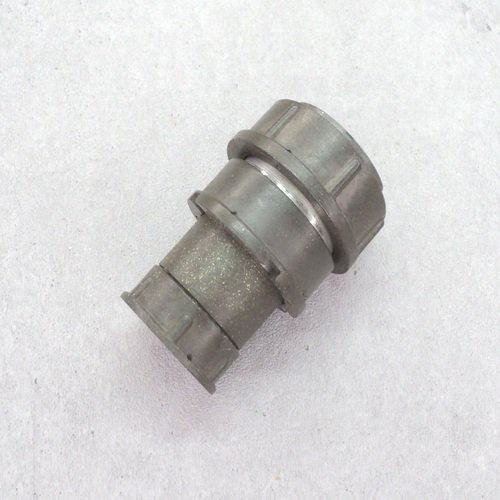

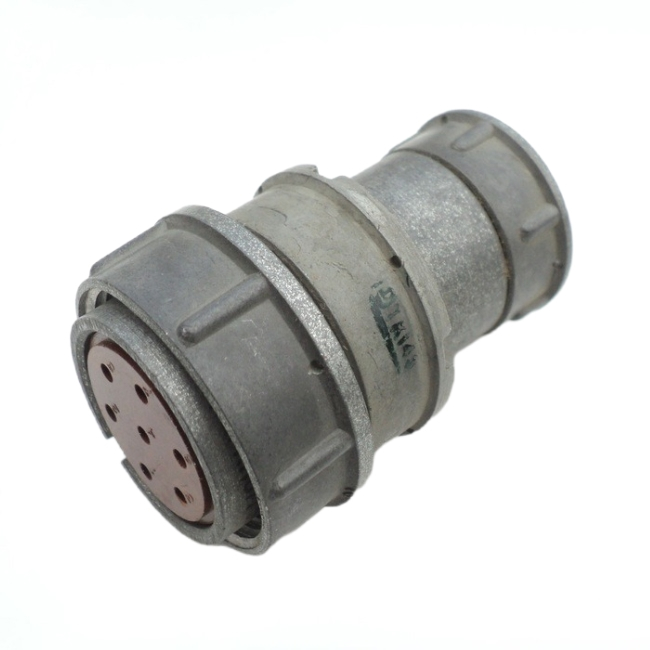

Общее описание соединителя 2РМДТ27КПЭ7Г5В1В

Соединитель 2РМДТ27КПЭ7Г5В1В (артикул 2420, категория 2РМД) представляет собой цилиндрический низкочастотный малогабаритный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие относится к негерметичным тропикоустойчивым соединителям всеклиматического исполнения и применяется для коммутации электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Данная модель является розеткой, то есть одной из двух частей разъёмного соединения. Ответной частью для неё служат различные типы вилок серии 2РМД27Б7Ш5А, 2РМД27Б7Ш5Б и 2РМД27Б7Ш5В1(Б). Соединение частей выполняется с помощью резьбовой фиксации сочленённого положения, а взаимная ориентация корпусов обеспечивается одношпоночной поляризацией, что исключает неправильную стыковку.

Конструктивные особенности и расшифровка обозначения

Маркировка соединителя содержит сведения о его конструкции, типе корпуса и исполнении контактной системы. Ниже приведены подтверждённые характеристики изделия.

• Тип соединителя: 2РМДТ, негерметичный, тропикоустойчивый.
• Условный размер корпуса: 27.
• Вид корпуса: кабельный (К).
• Вид патрубка: прямой (П).
• Вид гайки патрубка: для экранированного кабеля (Э).
• Количество контактов: 7.
• Часть соединителя: розетка (Г).
• Покрытие контактов: серебро (В).
• Климатическое исполнение: всеклиматическое, В2.1 по ГОСТ 15150-69.
• Теплостойкость: 100 °C.

Кабельное исполнение корпуса в сочетании с прямым патрубком и гайкой для экранированного кабеля обеспечивает возможность монтажа как экранированных, так и неэкранированных кабелей. Серебряное покрытие контактов способствует стабильности переходного сопротивления при эксплуатации в широком диапазоне температур и повышенной влажности.

Технические параметры

Электрические и эксплуатационные характеристики соединителя определяют области его применения и допустимые режимы работы.

• Максимальное рабочее напряжение: 700 В.
• Максимальная рабочая частота: 3 МГц.
• Рабочая температура окружающей среды: от минус 60 °C до плюс 100 °C.
• Сопротивление изоляции: не менее 5000 МОм.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц.
• Механический удар: одиночный до 5000 м/с², многократный до 1000 м/с².
• Минимальная наработка: 1000 часов.

Указанные параметры подтверждают устойчивость изделия к вибрационным и ударным нагрузкам, что важно при использовании в составе бортовой и наземной радиоэлектронной аппаратуры.

Применение и условия эксплуатации

Соединитель 2РМДТ27КПЭ7Г5В1В предназначен для внутреннего монтажа во всеклиматическом исполнении и изготавливается в соответствии с техническими условиями ГЕ0.364.126 ТУ и АШДК.434410.062 ТУ. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжная коммутация цепей постоянного и переменного тока.

Благодаря тропикоустойчивому исполнению и диапазону рабочих температур от минус 60 °C до плюс 100 °C соединитель может эксплуатироваться в условиях повышенной влажности, а также при воздействии вибрации и механических ударов. Для монтажа используются экранированные или неэкранированные кабели, а резьбовая фиксация обеспечивает сохранение сочленённого положения при нагрузках.

При подборе ответной части следует учитывать, что для данной розетки подходят вилки серии 2РМД27Б7Ш5А, 2РМД27Б7Ш5Б и 2РМД27Б7Ш5В1(Б). Совместимость по числу контактов, условному размеру корпуса и типу поляризации должна проверяться по документации на конкретное изделие.
