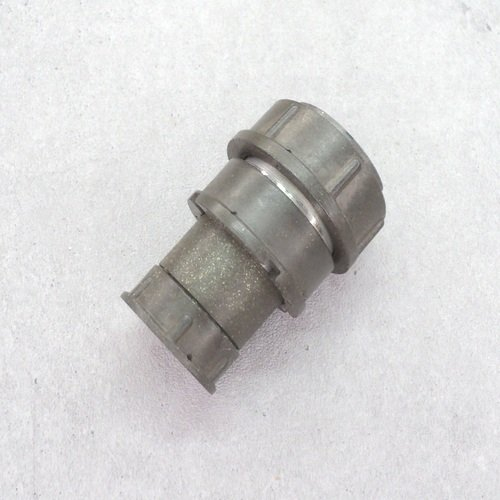

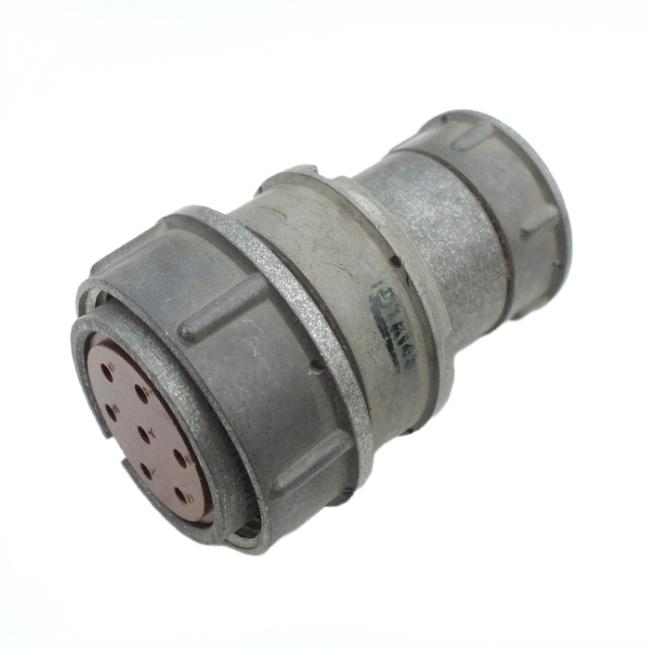

Назначение соединителя 2РМДТ27КПЭ7Г5В1В

Соединитель 2РМДТ27КПЭ7Г5В1В относится к семейству цилиндрических низкочастотных малогабаритных разъёмов типа 2РМД и предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В. Изделие применяется там, где требуется компактное, механически прочное и устойчивое к внешним воздействиям соединение проводников внутри радиоэлектронной аппаратуры.

Артикул позиции — 2423, категория — 2РМД. Производитель в карточке товара не указан. Данная модель описана в каталоге как негерметичный тропикоустойчивый соединитель с всеклиматическим исполнением, что позволяет эксплуатировать его в различных климатических зонах, включая районы с повышенной влажностью и температурными перепадами.

Подтверждённые особенности и характеристики

Конструкция и параметры соединителя определяются его обозначением, в котором зашифрованы основные признаки исполнения. Ниже перечислены подтверждённые особенности модели.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Условный размер корпуса: 27.
• Вид корпуса: кабельный (К) или блочный (Б).
• Вид патрубка: прямой (П) или угловой (У).
• Часть соединителя: розетка (Г) или вилка (Ш).
• Количество контактов: для данной модели может быть указано как 7 контактов.
• Покрытие контактов: серебро или золото.
• Диапазон рабочих частот: до 3 МГц.
• Максимальное рабочее напряжение: до 700 В.

Соединение частей осуществляется путём резьбовой фиксации сочленённого положения, а поляризация корпусов выполнена одношпоночной, что исключает неправильную стыковку. Соединители выпускаются в соответствии с техническими условиями АШДК.434410.062 ТУ и ГЕ0.364.126 ТУ.

Обозначение модели

Буквенно-цифровой индекс 2РМДТ27КПЭ7Г5В1В последовательно отражает тип разъёма, климатическое исполнение, размер корпуса, вид корпуса и патрубка, часть соединителя, число контактов и дополнительные признаки исполнения. Такая маркировка позволяет однозначно подобрать ответную часть и комплектующие при заказе.

Применение и комплектация

Соединители серии 2РМД используются для монтажа как с экранированными, так и с неэкранированными кабелями. Они подходят для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения. Область применения охватывает устройства, где требуется надёжная механическая фиксация и стабильный электрический контакт при ограниченных габаритах.

Для получения полностью рабочего соединения необходимо сочетать кабельную часть с блочной частью. Например, кабельная розетка стыкуется с блочной вилкой. Только в этом случае обеспечивается правильная поляризация и резьбовая фиксация сочленённого положения.

Модель 2РМДТ27КПЭ7Г5В1В поставляется как самостоятельное изделие; сведения о дополнительной комплектации в карточке товара не приведены. При подборе ответной части следует ориентироваться на условный размер корпуса 27, вид корпуса, вид патрубка и количество контактов, указанные в обозначении.
