Назначение соединителя

2РМДТ27КПЭ7Г5В1В — это кабельная розетка низкочастотного цилиндрического соединителя, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие применяется при напряжении 560 или 700 В в зависимости от типономинала. Розетка является частью соединителя, устанавливаемой на кабеле, и обеспечивает надёжную коммутацию при воздействии неблагоприятных климатических факторов.

Модель выпускается во всеклиматическом исполнении В2.1 по ГОСТ 15150-69, что подтверждает её пригодность для эксплуатации в различных макроклиматических районах, включая тропические условия.

Конструктивные особенности

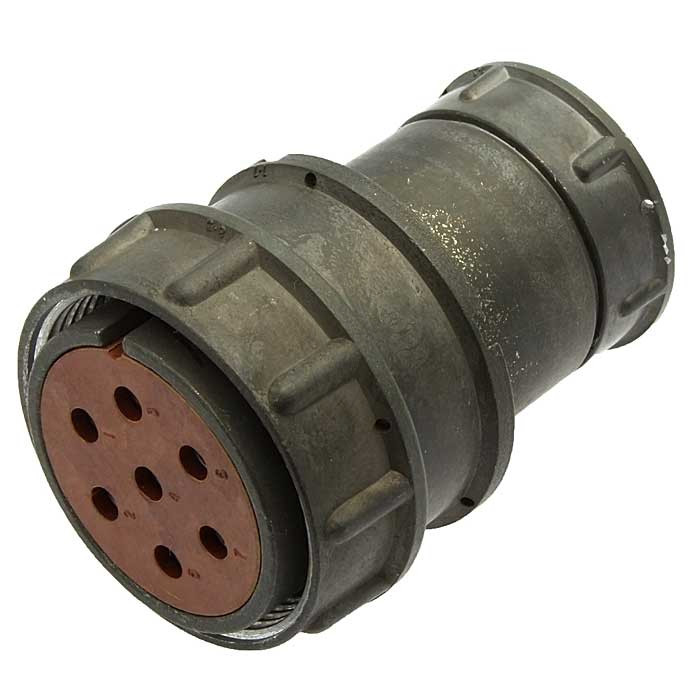

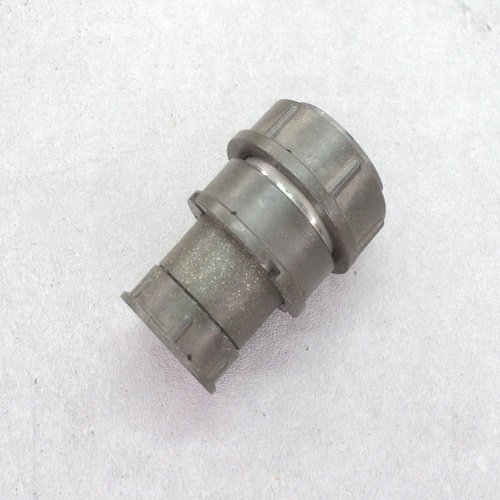

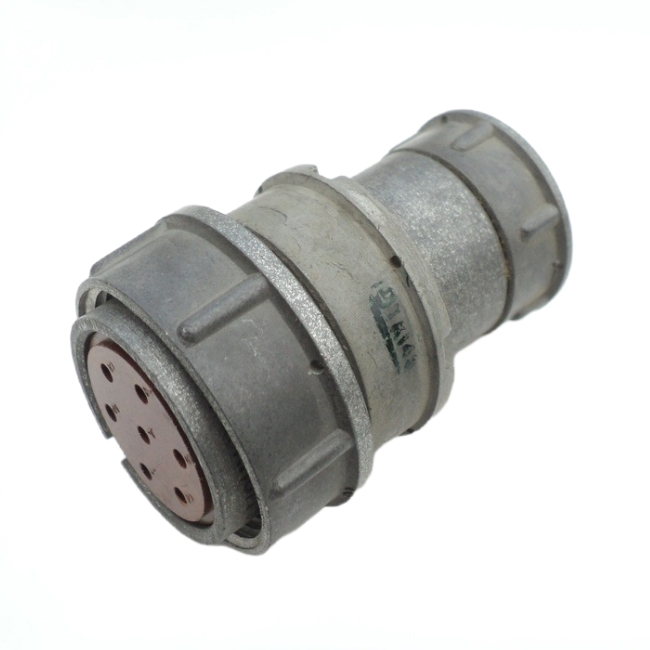

Корпус розетки имеет цилиндрическую форму с одношпоночной поляризацией, которая исключает неправильное сочленение. Соединение с ответной частью осуществляется посредством резьбы, обеспечивающей фиксацию сочленённого положения. Кабельный корпус дополнен прямым патрубком с гайкой, предназначенной для экранированного кабеля.

Контакты соединителя покрыты серебром, что снижает переходное сопротивление и повышает стабильность электрического контакта. Розетка рассчитана на монтаж во внутренних условиях и устойчива к воздействию тропического климата.

Обозначение модели расшифровывается следующим образом:

• 2РМДТ — тип соединителя;
• 27 — условный размер корпуса;
• К — вид корпуса: кабельный;
• П — вид патрубка: прямой;
• Э — вид гайки патрубка: для экранированного кабеля;
• 7 — количество контактов;
• Г — часть соединителя: розетка;
• 5 — обозначение сочетания контактов: все контакты диаметром 1,5 мм;
• В — покрытие контактов: серебро;
• 1 — теплостойкость: 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Технические характеристики

Розетка сохраняет работоспособность в широком диапазоне условий эксплуатации. Основные подтверждённые параметры приведены ниже:

• рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия;
• минимальная наработка: 1000 часов;
• максимальное количество сочленений-расчленений: 500 раз;
• гарантийный срок хранения: 15 лет;
• атмосферное пониженное давление: 133,32 умноженное на 10 в минус 12 степени Паскаля;
• повышенная относительная влажность воздуха при температуре плюс 40 градусов Цельсия: 98 процентов.

Указанные значения подтверждают пригодность изделия для работы в условиях пониженного атмосферного давления, повышенной влажности и значительных перепадов температуры.

Применение и совместимость

Розетка 2РМДТ27КПЭ7Г5В1В применяется в составе электрических соединений, где требуется быстрая и надёжная коммутация цепей постоянного и переменного тока частотой до 3 МГц. Благодаря резьбовой фиксации и поляризации корпуса обеспечивается устойчивое сочленение, не нарушаемое при вибрационных и климатических воздействиях.

Ответной частью для данной розетки являются вилки следующих типономиналов:

• 2РМД27Б7Ш5А1;
• 2РМД27Б7Ш5А1Б;
• 2РМД27Б7Ш5В1;
• 2РМД27Б7Ш5В1Б;
• 2РМД27БПН7Ш5А1;
• 2РМД27БПН7Ш5В1.

Совместимость с перечисленными вилками позволяет использовать розетку в составе комплектов соединителей для кабельных сборок, а также при замене вышедших из строя элементов без изменения схемы монтажа.
