Назначение соединителя 2РМДТ27КПЭ7Г5В1В

Соединитель 2РМДТ27КПЭ7Г5В1В представляет собой электрический разъём, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для электрического соединения кабельных линий с блочными (приборными) частями электротехнической и радиоэлектронной аппаратуры. Конструкция соединителя предусматривает работу в составе ответственных узлов, где требуется стабильная передача сигнала и электрической энергии при воздействии неблагоприятных внешних факторов.

Соединитель относится к категории негерметичных, тропикоустойчивых изделий. Это означает, что он рассчитан на эксплуатацию в условиях повышенной влажности и температуры, характерных для тропического и морского климата, при этом не предполагает полной герметизации корпуса от окружающей среды.

Подтверждённые технические особенности

Ниже приведены характеристики соединителя, заявленные в описании товара. Условный размер корпуса изделия — 27. Количество контактов составляет 7. Рабочее напряжение достигает 700 В. Максимальная токовая нагрузка на одиночный контакт равна 12 А, общая максимальная токовая нагрузка на соединитель — 70 А.

• Сопротивление контактов — не более 0,0025 Ом.
• Материал контактов — золото или серебро.
• Температурный диапазон эксплуатации — от минус 60 °C до плюс 100 °C.
• Относительная влажность воздуха при температуре плюс 40 °C — до 98 %.
• Тип соединителя — негерметичный, тропикоустойчивый.
• Гарантийный срок хранения — 15 лет.
• Минимальная наработка — не менее 1000 часов в различных режимах эксплуатации.
• Максимальное количество сочленений и расчленений — до 50.

Указанные параметры определяют область применения изделия: коммутация цепей управления, питания и сигнализации в приборах и кабельных сборках, работающих в широком диапазоне температур и при высокой влажности.

Конструкция и состав соединителя

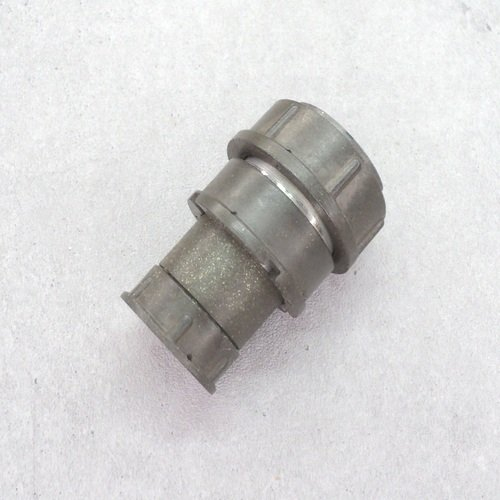

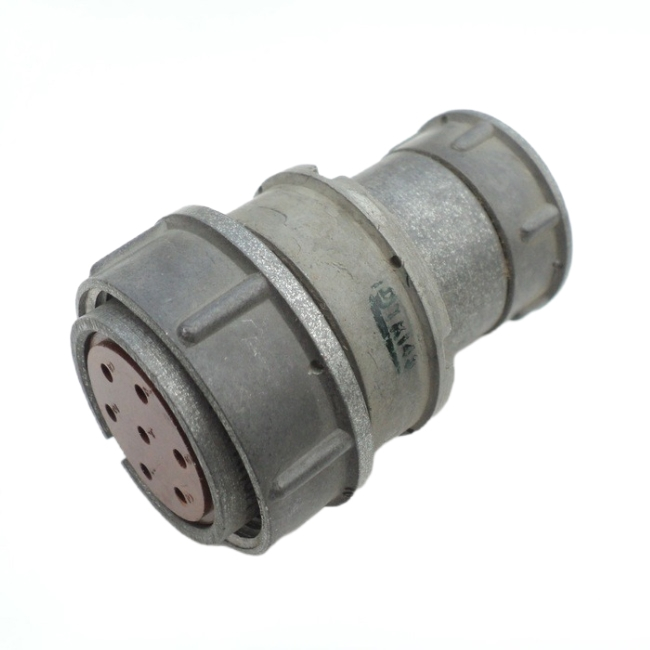

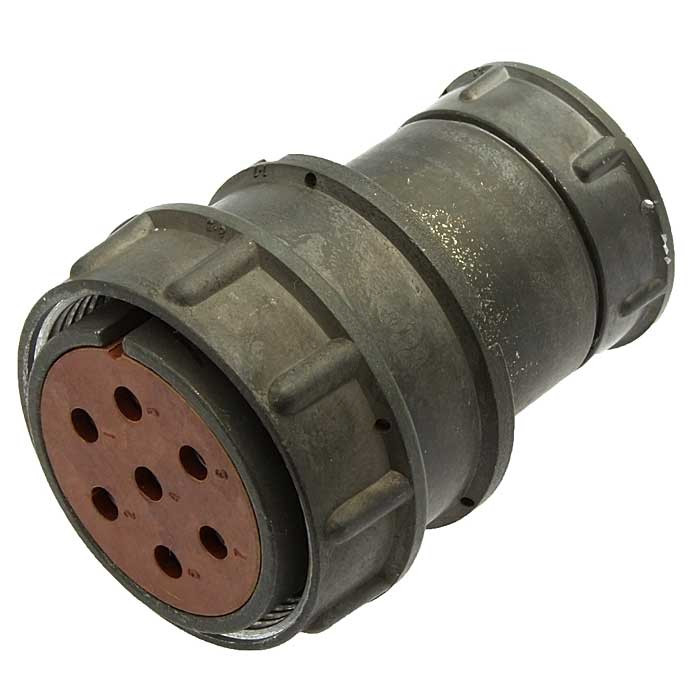

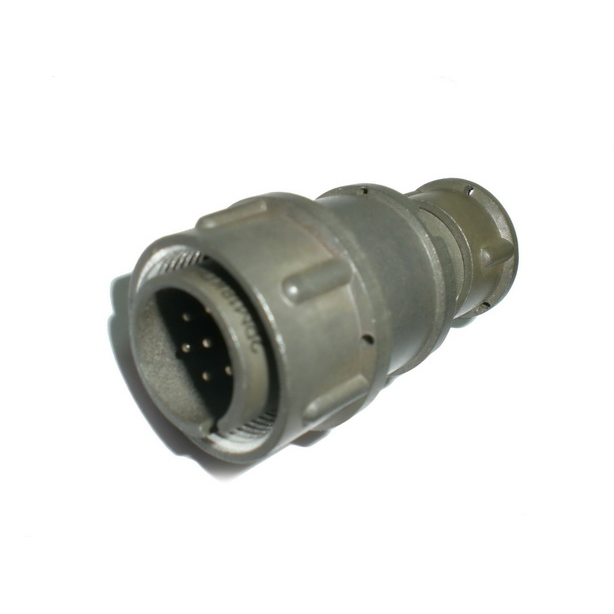

Соединитель 2РМДТ27КПЭ7Г5В1В состоит из двух частей: вилки и розетки. Каждая из частей может быть выполнена как кабельной, так и блочной. Кабельная часть устанавливается непосредственно на кабель и может иметь прямую или угловую конфигурацию. Блочная (приборная) часть монтируется на корпус прибора.

Сочленение частей соединителя осуществляется с помощью резьбы. Резьбовое соединение обеспечивает механическую фиксацию и надёжный электрический контакт, устойчивый к вибрационным и ударным воздействиям.

Монтаж и применение

Подключение проводов к контактам соединителя выполняется методом пайки. При монтаже допускается не более трёх перепаек одного контакта. Это требование связано с необходимостью сохранения целостности контактного покрытия и заданного переходного сопротивления.

Область применения соединителя включает:

1. Электротехническую и радиоэлектронную аппаратуру, работающую в цепях постоянного и переменного тока с частотой до 3 МГц.
2. Кабельные сборки, эксплуатируемые при температуре от минус 60 °C до плюс 100 °C.
3. Оборудование, работающее в условиях повышенной влажности — до 98 % при плюс 40 °C.
4. Приборы и блоки, требующие многократного сочленения и расчленения в пределах до 50 циклов.

Соединитель поставляется в исполнении, пригодном для работы в тропических условиях, что подтверждается заявленной тропикоустойчивостью. Гарантийный срок хранения составляет 15 лет, что свидетельствует о длительном сохранении рабочих свойств изделия при соблюдении условий хранения. Минимальная наработка не менее 1000 часов в различных режимах эксплуатации характеризует ресурс изделия при штатном использовании.
