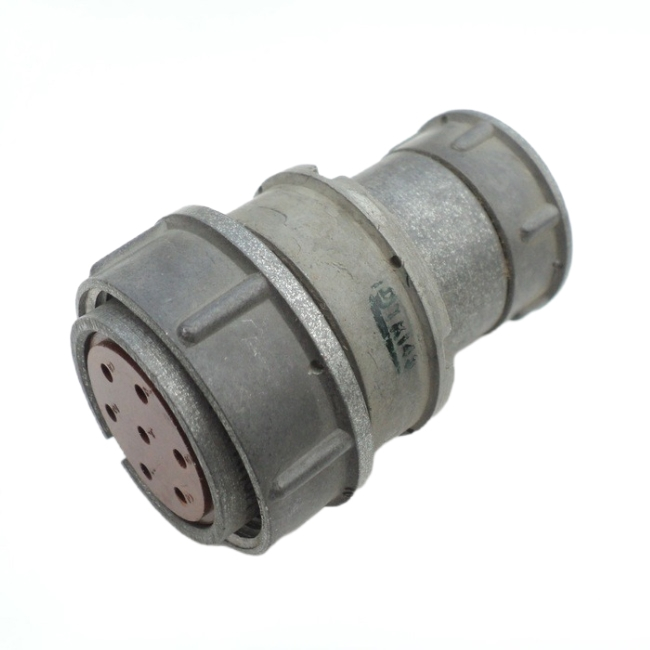

Назначение соединителя 2РМДТ27КПЭ7Г5А1В

Соединитель 2РМДТ27КПЭ7Г5А1В относится к серии низкочастотных цилиндрических негерметичных электрических соединителей типа 2РМДТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется при напряжении 560 или 700 В и служит для надёжного ручного соединения и разъединения электрических цепей. Розетка входит в группу кабельных соединителей и монтируется на кабеле, обеспечивая объёмный монтаж в составе электронных устройств.

Расшифровка условного обозначения

Маркировка 2РМДТ27КПЭ7Г5А1В содержит полную информацию об исполнении изделия:

• 2РМДТ — тип соединителя, низкочастотный цилиндрический.
• 27 — условный размер корпуса соединителя.
• КПЭ — вид корпуса: кабельный с прямым патрубком для экранированного кабеля.
• 7 — группа диаметров контактов: 1,5 мм; 2 мм; 3 мм.
• Г5 — розетка с определённым количеством контактов и их диаметром.
• А1 — золотое покрытие контактов и теплостойкость до плюс 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Дополнительно в обозначении указано исполнение «ОС» — особо стойкое исполнение, а также приёмка «5», подтверждающая соответствие изделия установленным требованиям.

Технические характеристики

Соединитель 2РМДТ27КПЭ7Г5А1В представляет собой негерметичную кабельную розетку всеклиматического исполнения. Основные параметры изделия приведены ниже:

• Тип соединителя: низкочастотный цилиндрический, негерметичный, всеклиматический.
• Условный размер корпуса: 27.
• Количество контактов: 7.
• Диаметр контактов: все контакты имеют диаметр 1,5 мм.
• Метод сочленения: резьбовой.
• Поляризация корпусов: одношпоночная.
• Покрытие контактов: золото.
• Теплостойкость: до плюс 100 градусов Цельсия.
• Вид корпуса: кабельный с прямым патрубком для экранированного кабеля.
• Рабочее напряжение: 560 или 700 В.
• Частота тока: до 3 МГц.

Условия эксплуатации

Соединители серии 2РМДТ рассчитаны на эксплуатацию в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает повышенную влажность и другие климатические факторы, что обеспечивается всеклиматическим исполнением «В». Конструкция соединителя устойчива к воздействию синусоидальной вибрации, акустического шума и механического удара. Резьбовое сочленение и одношпоночная поляризация корпусов исключают неправильное соединение и обеспечивают стабильный электрический контакт при механических нагрузках.

Применение

Кабельная розетка 2РМДТ27КПЭ7Г5А1В широко применяется в электро-, радио- и контрольно-измерительных приборах. Соединитель используется для объёмного монтажа в различных электронных устройствах, где требуется надёжное подключение и отключение электрических цепей. Благодаря всеклиматическому исполнению и прочной конструкции изделие подходит для применения в сложных условиях эксплуатации, включая воздействие вибрации, ударов и неблагоприятных климатических факторов.

Соответствие техническим условиям

Разъёмы серии 2РМДТ соответствуют техническим условиям ГЕ0.364.126 ТУ. Производитель гарантирует соответствие изделий указанным техническим условиям при соблюдении правил эксплуатации и хранения. Наличие приёмки «5» подтверждает, что соединитель прошёл установленный контроль качества и соответствует заявленным характеристикам.
