Назначение соединителя 2РМДТ27КПЭ19ШВ1В «5»

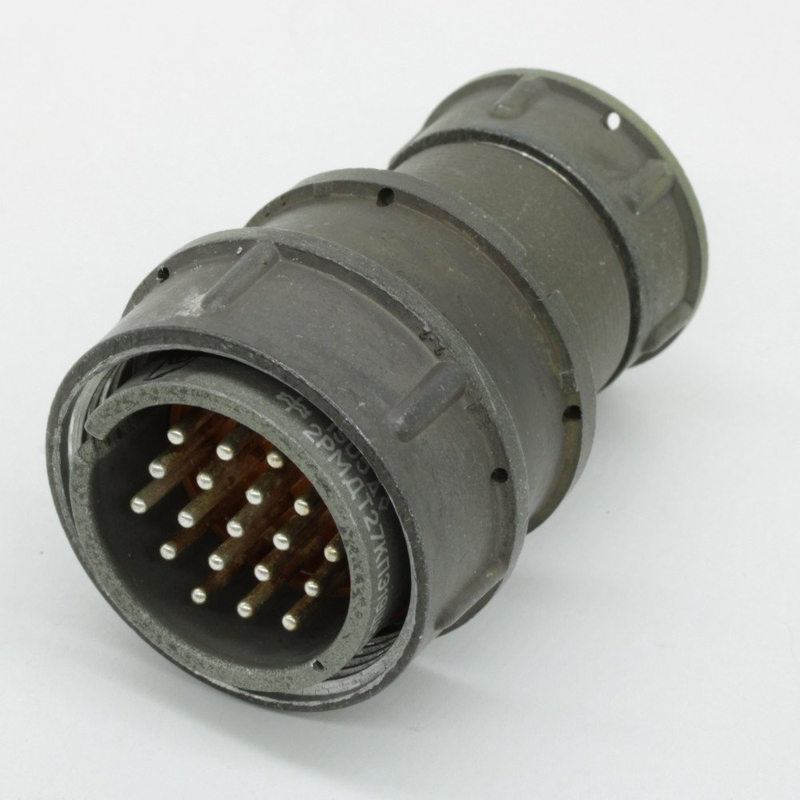

Соединитель 2РМДТ27КПЭ19ШВ1В «5» — цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения с резьбовой фиксацией сочленённого положения. Изделие представляет собой кабельную вилку с прямым патрубком, экранированным корпусом и 19 контактами диаметром 1 мм с серебряным покрытием.

Основное назначение — надёжное соединение и разъединение электрических цепей низкой частоты в составе бортовых и промышленных систем, работающих в условиях вибрации, повышенной влажности и широкого диапазона температур. Приёмка «5» подтверждает соответствие изделия требованиям военной приёмки, что определяет область его преимущественного применения — авиационная и военная техника, ответственные промышленные установки.

Расшифровка обозначения

Маркировка соединителя построена по отраслевой системе обозначений и читается следующим образом:

• 2РМДТ — тип соединителя, тропикоустойчивое исполнение;
• 27 — условный размер корпуса, соответствующий диаметру посадочного отверстия;
• К — кабельный корпус;
• П — прямой патрубок для ввода кабеля;
• Э — экранированный вариант исполнения;
• 19 — количество контактов;
• Ш — указание на тип контактов или модификацию вставки, в данном случае с серебряным покрытием;
• 5 — серия или вариант вставки;
• В — всеклиматическое исполнение;
• 1 — исполнение по теплостойкости с верхним пределом до плюс 100 градусов Цельсия.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Максимальное рабочее напряжение: до 700 вольт.
• Сопротивление изоляции: не менее 5000 мегаом.
• Количество сочленений-расчленений: до 500 циклов.
• Устойчивость к синусоидальной вибрации: до 5000 герц.
• Устойчивость к ускорению: до 1000 метров на секунду в квадрате, что соответствует 100 единицам ускорения свободного падения.
• Диаметр контактов: 1 миллиметр, покрытие — серебро.
• Срок сохраняемости: от 15 до 25 лет.

Совокупность этих параметров обеспечивает работоспособность соединителя при механических нагрузках, характерных для летательных аппаратов и подвижной техники, а также при воздействии влаги и перепадов температур.

Конструктивные особенности

Корпус соединителя выполнен в кабельном исполнении с прямым патрубком, предназначенным для ввода и закрепления кабеля. Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации и ударных нагрузок. Экранированное исполнение корпуса позволяет применять изделие в цепях, где требуется защита от электромагнитных помех.

Контакты диаметром 1 мм с серебряным покрытием обеспечивают стабильное переходное сопротивление и рассчитаны на многократное сочленение. Монтаж проводников — объёмный, пайкой, внутренний. Соединитель допускает использование как неэкранированного, так и экранированного кабеля.

Применение

Соединитель применяется в авиации, военной технике и промышленных системах для передачи сигналов низкой частоты с частотой до 3 мегагерц. Тропикоустойчивое и всеклиматическое исполнение позволяет эксплуатировать изделие в регионах с жарким влажным климатом, а также в условиях морского воздуха. Приёмка «5» делает его пригодным для установки в изделия, к которым предъявляются повышенные требования по надёжности и стойкости к внешним воздействующим факторам.

Краткое резюме

2РМДТ27КПЭ19ШВ1В «5», артикул 2417, категория 2РМД, представляет собой экранированную кабельную вилку с 19 серебрёными контактами диаметром 1 мм, прямым патрубком и резьбовой фиксацией. Изделие рассчитано на напряжение до 700 вольт, температуры от минус 60 до плюс 100 градусов Цельсия, вибрацию до 5000 герц и до 500 циклов сочленения, что подтверждает его принадлежность к классу ответственных низкочастотных соединителей с приёмкой «5».
