Назначение соединителя 2РМДТ27КПЭ19Ш5В1В

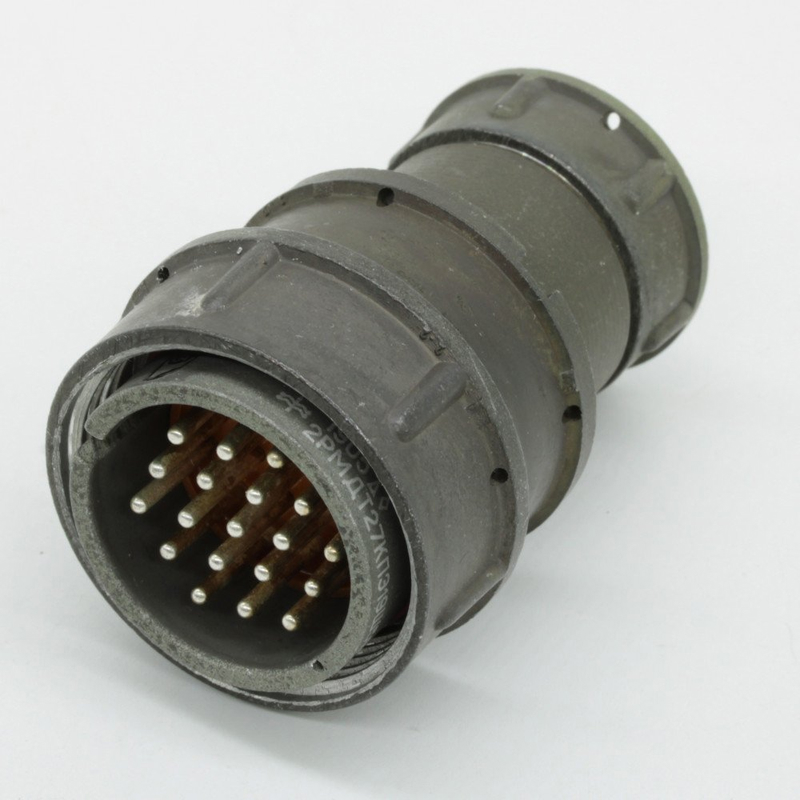

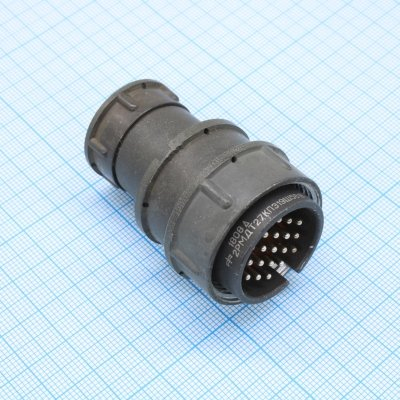

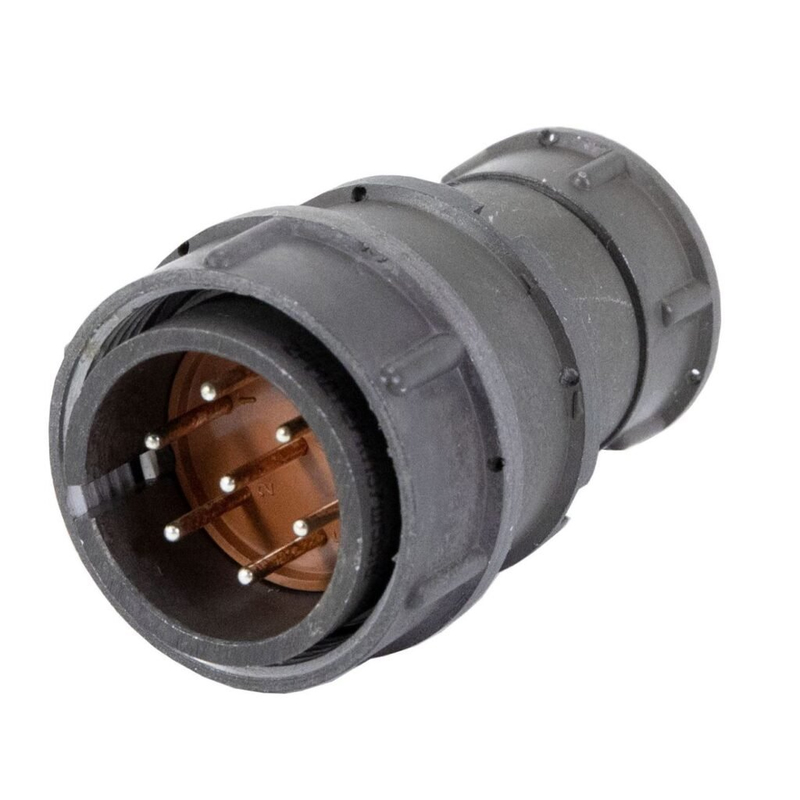

Соединитель 2РМДТ27КПЭ19Ш5В1В производства АО «Завод Элекон» — это цилиндрический низкочастотный кабельный соединитель (вилка), предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие относится к категории 2РМД и широко применяется в промышленной, транспортной, энергетической и специальной аппаратуре, где требуется надёжное механическое и электрическое соединение при воздействии экстремальных климатических и механических нагрузок.

Благодаря исполнению В2.1 разъём пригоден для эксплуатации в условиях низких и высоких температур, повышенной влажности, пониженного атмосферного давления, интенсивной вибрации, ударов и акустических шумов. Это делает его применимым в бортовых системах, наземной технике, приборах и оборудованиях, работающих в неблагоприятной среде.

Конструкция и технические особенности

Условный размер корпуса соединителя — 27. Изделие оснащено 19 штыревыми контактами диаметром 1,5 мм, изготовленными из латуни с серебряным покрытием. Контакты — извлекаемые, что упрощает обслуживание и ремонт. Метод сочленения — резьбовой, что обеспечивает надёжную фиксацию и виброустойчивость. Электрический монтаж выполняется пайкой, механический — объёмным способом.

Корпус изготовлен из алюминиевого сплава А-22 с оксидированием (серый цвет), изолятор — из карболита (коричневый). Габаритные размеры — 35 на 54 мм. Конструкция рассчитана на рабочие токи до 7 А на контакт при напряжении до 560 В. Общий ток на разъём — 110 А. Сопротивление изоляции составляет 5000 МОм.

Расшифровка обозначения серии:

• К — кабельный корпус;
• П — прямой патрубок;
• Э — гайка для экранированного кабеля;
• 19Ш — 19 штыревых контактов диаметром 1,5 мм;
• 5 — сочетание контактов;
• В — всеклиматическое исполнение;
• 1 — теплостойкость до 100 °С;
• В — одношпоночная поляризация.

Условия эксплуатации

Климатическое исполнение В2.1 допускает работу в диапазоне температур от минус 60 до плюс 100 °С. Соединитель сохраняет работоспособность при относительной влажности 98% при температуре плюс 40 °С и атмосферном давлении от 10 в минус пятой степени до 300 кПа.

Изделие выдерживает:

• вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 50 g;
• акустические шумы уровнем 170 дБ;
• механические удары с ускорением до 500 g.

Ресурс работы — 500 сочленений-расчленений, наработка — до 175 000 часов при температуре 80 °С.

Применение

Соединитель 2РМДТ27КПЭ19Ш5В1В применяется для создания электрических соединений в составе кабельных сборок и жгутов, в том числе с экранированным кабелем, что подтверждается наличием гайки Э в конструкции. Благодаря высокой стойкости к вибрации и ударам изделие востребовано в авиационной, автомобильной, железнодорожной и судовой технике, а также в стационарном промышленном оборудовании.

Резьбовое сочленение и извлекаемые контакты позволяют многократно проводить монтаж и демонтаж без потери качества соединения. Монтаж пайкой обеспечивает стабильный электрический контакт и устойчивость к окислению, а объёмный механический монтаж упрощает сборку на производстве.

Год выпуска — 2017. Артикул — 50067. Производитель — АО «Завод Элекон». Изделие соответствует заявленным характеристикам и предназначено для эксплуатации в составе ответственных электрических цепей.
