Назначение разъёма 2РМДТ27КПЭ19Ш5В1В

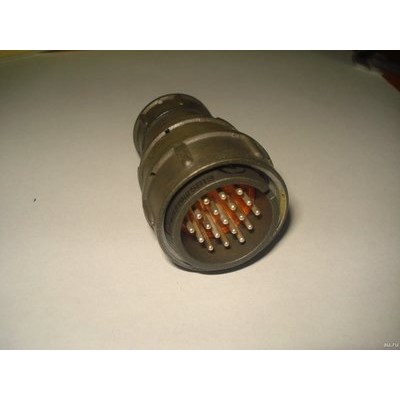

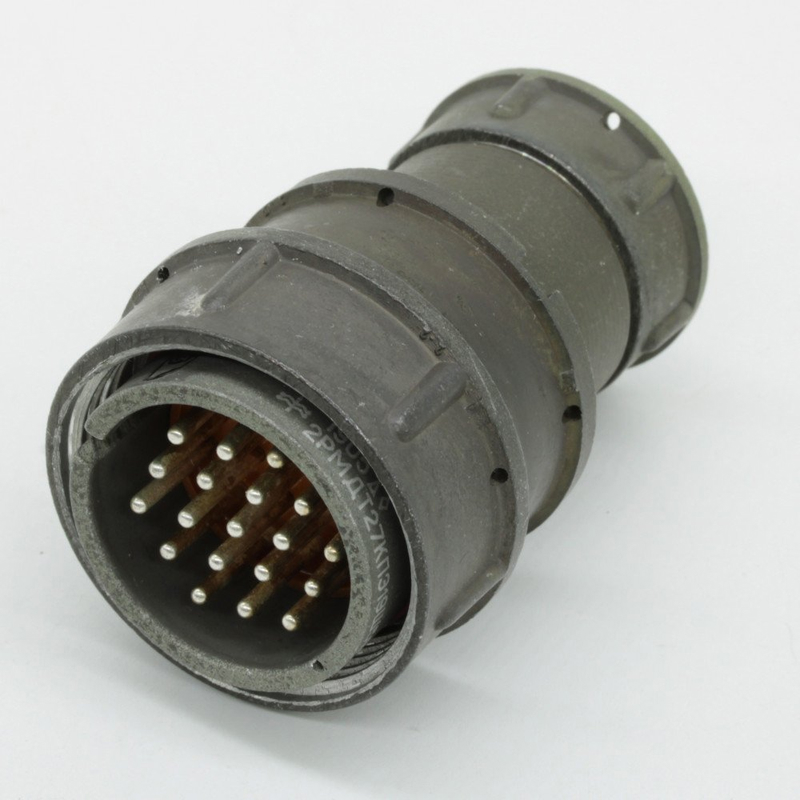

2РМДТ27КПЭ19Ш5В1В — это кабельная вилка цилиндрического низкочастотного разъёма серии 2РМДТ. Изделие предназначено для электрического соединения кабельных линий в цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется надёжное механическое крепление и стабильный электрический контакт при воздействии внешних факторов: в промышленном оборудовании, приборах, измерительных и радиотехнических устройствах, а также в системах, работающих на открытом воздухе.

Конструкция с штыревыми контактами определяет вилку как активную часть соединения: она стыкуется с розеткой соответствующего типоразмера и передаёт сигнал или питание через штыри. Серия 2РМДТ относится к негерметичным разъёмам, поэтому изделие рассчитано на эксплуатацию в условиях, где не требуется полная герметизация корпуса, но предъявляются повышенные требования к климатической стойкости.

Расшифровка обозначения и подтверждённые особенности

Маркировка 2РМДТ27КПЭ19Ш5В1В содержит полный набор конструктивных и эксплуатационных признаков изделия:

• 2РМДТ — тип разъёма, негерметичное исполнение;
• 27 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок для вывода кабеля;
• Э — гайка для экранированного кабеля, обеспечивающая закрепление экрана;
• 19 — количество контактов;
• Ш — штыревые контакты, то есть вилка;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до 100 °C;
• В — всеклиматическое исполнение.

Сочленение резьбовое, поляризация одношпоночная — это исключает неправильную стыковку и обеспечивает фиксацию ответных частей. Монтаж выполняется во внутреннем объёме корпуса пайкой. Покрытие контактов серебром снижает переходное сопротивление и повышает стабильность соединения при длительной эксплуатации.

Технические характеристики и условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур: от минус 60 °C до плюс 100 °C. Всеклиматическое исполнение подтверждает пригодность изделия для различных климатических зон, включая районы с повышенной влажностью и перепадами температур. Ресурс по количеству сочленений достигает 500 циклов, что соответствует требованиям к разъёмам многократного подключения.

Число контактов — 19, корпус имеет условный размер 27. Резьбовое соединение обеспечивает механическую прочность стыка и устойчивость к вибрационным нагрузкам. Прямой патрубок кабельного корпуса упрощает ввод кабеля и его фиксацию, а гайка для экранированного кабеля позволяет организовать экранированный тракт передачи сигнала.

Применение и монтаж

Изделие применяется в составе кабельных сборок и жгутов, где необходимо быстрое и надёжное подключение к приборной розетке. Типичные сферы использования: промышленная автоматика, аппаратура связи и измерений, блоки питания и устройства управления, работающие в негерметичных условиях. Монтаж производится пайкой проводников к штыревым контактам внутри корпуса, после чего кабель закрепляется в патрубке, а экран соединяется с гайкой Э.

При выборе ответной части следует учитывать размер корпуса 27, число контактов 19, тип контактов (штыревые) и одношпоночную поляризацию. Совместимость обеспечивается только с розетками соответствующего типоразмера серии 2РМДТ с ответными гнёздами. Год выпуска, указанный для данной позиции, — 2026, что говорит о сохранении производства и доступности изделия в актуальной номенклатуре.

Разъём не требует специального обслуживания при соблюдении температурного режима и допустимого числа сочленений. Контроль качества выпускаемой продукции подтверждается приёмкой ОТК, что гарантирует соответствие заявленным характеристикам. Артикул позиции — 2416, категория — 2РМД.
