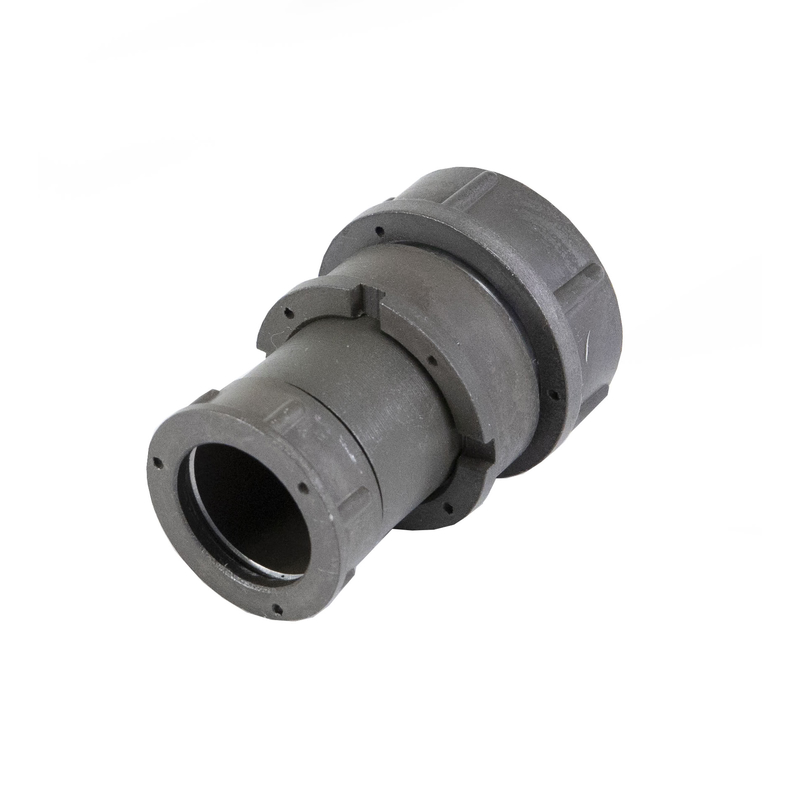

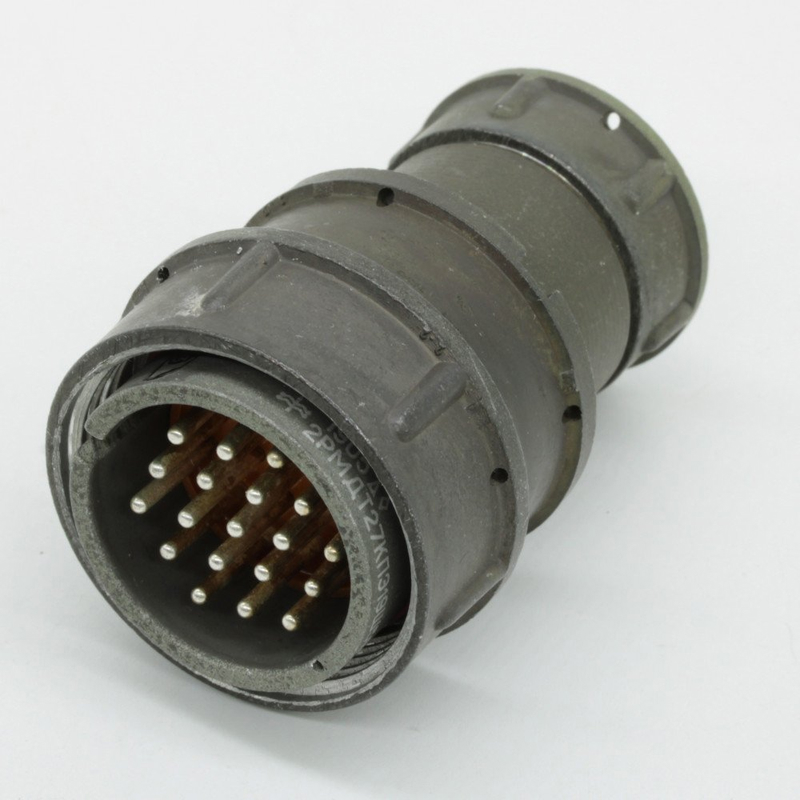

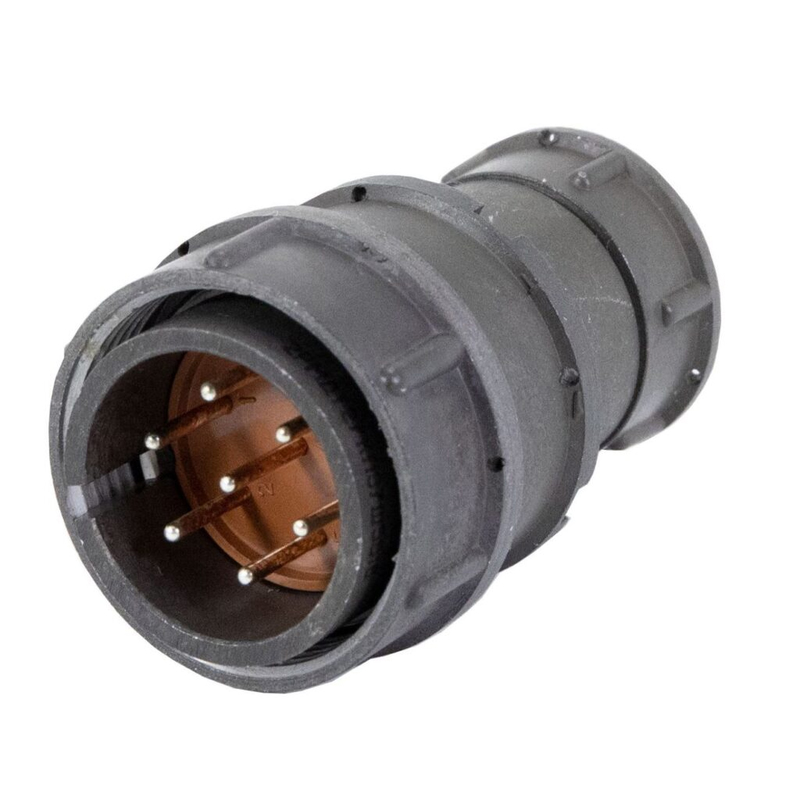

Назначение соединителя 2РМДТ27КПЭ19Ш5В1В

Соединитель 2РМДТ27КПЭ19Ш5В1В — цилиндрический низкочастотный тропикоустойчивый разъём, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения и относится к категории 2РМД.

Конструкция рассчитана на эксплуатацию при пониженном атмосферном давлении и повышенной влажности воздуха, что определяет возможность использования в составе ответственной аппаратуры, работающей в сложных климатических условиях.

Подтверждённые технические характеристики

Конструктивные параметры

• Типоразмер: 27
• Корпус: кабельный
• Патрубок: прямой с гайкой для экранированного кабеля
• Количество контактов: 19
• Часть соединителя: вилка (обозначение Ш)
• Диаметр контактов: все контакты диаметром 1,5 мм (обозначение 5)
• Покрытие контактов: серебро (обозначение В)
• Климатическое исполнение: всеклиматическое (обозначение В)
• Максимальная температура окружающей среды: плюс 100 градусов Цельсия

Маркировка 2РМДТ27КПЭ19Ш5В1В последовательно отражает тип изделия, типоразмер, конструкцию корпуса и патрубка, число и диаметр контактов, тип части соединителя, вид покрытия и климатическое исполнение.

Электрические параметры

• Максимальное рабочее напряжение: до 560 В
• Суммарная токовая нагрузка на все контакты: до 110 А
• Токовая нагрузка на одиночный контакт: до 7 А
• Сопротивление электрического контакта для проводов диаметром 1,5 мм: не более 2,5 мОм
• Сопротивление изоляции в нормальных условиях при использовании стандартных материалов: не менее нескольких тысяч мегом
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия

Указанные значения определяют применимость разъёма в цепях с умеренными токами при сохранении стабильного переходного сопротивления контактной пары.

Условия эксплуатации и механическая стойкость

Соединители выдерживают синусоидальную вибрацию с ускорением до 490 м/с². Изделие предназначено для работы при пониженном атмосферном давлении и повышенной влажности воздуха, что подтверждается всеклиматическим исполнением и тропикоустойчивым характером конструкции.

Кабельный корпус с прямым патрубком и гайкой для экранированного кабеля обеспечивает механическое крепление кабеля и экранирование линии связи, снижая влияние помех на передаваемый сигнал.

Применение

Соединитель 2РМДТ27КПЭ19Ш5В1В применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Область использования включает оборудование, эксплуатируемое в условиях вибрационных нагрузок, повышенной влажности и пониженного атмосферного давления.

Вилка с 19 контактами диаметром 1,5 мм с серебряным покрытием подходит для организации многопроводных соединений, в том числе при необходимости экранирования кабельной линии. Изделие поставляется в соответствии с указанными техническими характеристиками; сведения о производителе, комплектации, сертификатах и гарантии в представленных данных отсутствуют.
