2РМДТ27КПЭ19Ш5В1В: кабельная вилка для многоконтактных электрических соединений

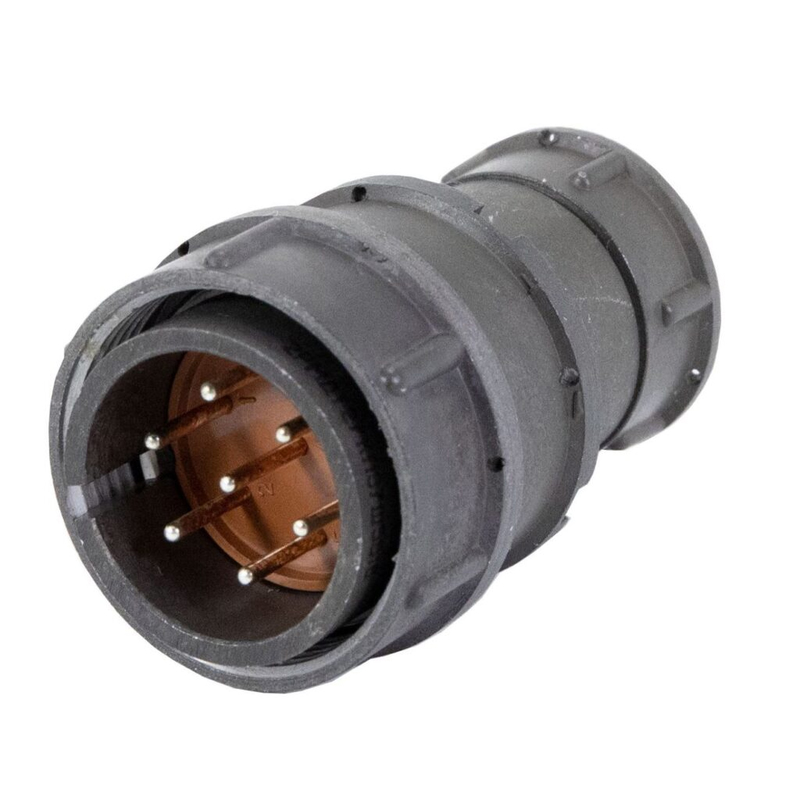

2РМДТ27КПЭ19Ш5В1В — цилиндрический низкочастотный негерметичный соединитель серии 2РМДТ, выполненный в формате кабельной вилки. Изделие рассчитано на создание разъёмных соединений в цепях постоянного и переменного тока, включая сигналы с частотой до 3 МГц. Конструкция ориентирована на внутренний объёмный монтаж и применяется там, где важны стабильность контакта, механическая фиксация и удобство обслуживания оборудования.

Конструкция и маркировка

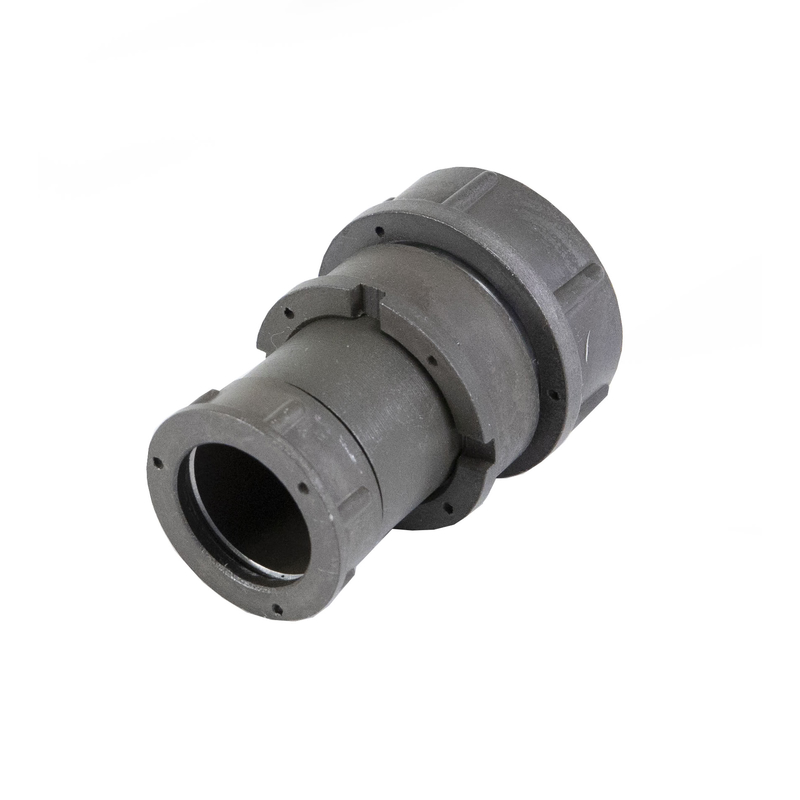

Разъём имеет кабельный корпус условного размера 27, прямой патрубок и гайку, предназначенную для работы с экранированным кабелем. Буква «Э» в обозначении указывает именно на исполнение с гайкой для экрана, что помогает организовать корректный ввод кабеля и снизить влияние внешних электромагнитных помех на сигнальные линии.

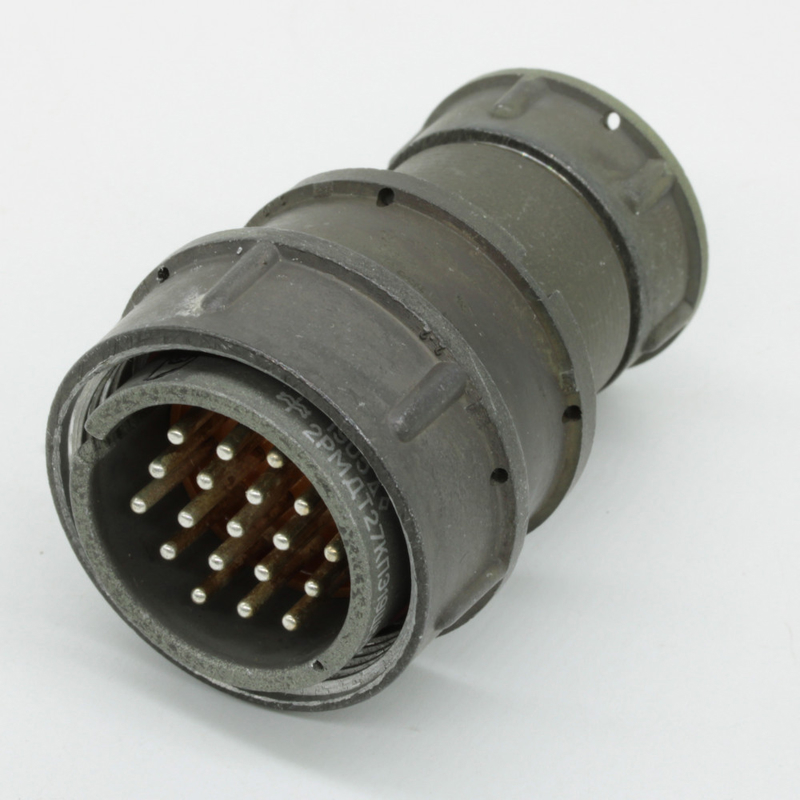

В конструкции предусмотрены 19 круглых штыревых контактов диаметром 1,5 мм. Контакты являются извлекаемыми, что упрощает ремонт, замену отдельных элементов и обслуживание кабельной сборки. Электрическое присоединение выполняется пайкой, а механическое сочленение обеспечивается резьбовой фиксацией.

Основные характеристики

Для исполнения 2РМДТ27КПЭ19Ш5В1В заявлены следующие параметры:

Указанные параметры делают соединитель подходящим для многоканальных электрических цепей, где необходимо передавать питание, сигналы управления или измерительные данные через компактное разъёмное соединение.

Особенности применения

Корпус разъёма изготовлен из алюминиевого сплава с оксидированным покрытием, а изолятор выполнен из карболита. Контактная группа изготовлена из латуни и имеет серебряное покрытие, способствующее снижению переходного сопротивления и поддержанию устойчивого электрического контакта при штатной эксплуатации.

Негерметичное исполнение означает, что 2РМДТ27КПЭ19Ш5В1В предназначен для установки внутри защищённых устройств, шкафов, приборных отсеков и других зон, где отсутствует прямое воздействие воды, пыли и агрессивной внешней среды. Резьбовое соединение помогает предотвратить случайное расстыковывание при вибрациях и механических нагрузках.

Где используется разъём

2РМДТ27КПЭ19Ш5В1В может применяться в составе промышленного, измерительного, энергетического, телекоммуникационного и специального оборудования. Типичные задачи включают:

• подключение многожильных кабелей к блокам и модулям;

• передачу питания и управляющих сигналов в одном соединителе;

• формирование разъёмных интерфейсов в приборных шкафах;

• соединение датчиков, исполнительных механизмов и электронных узлов;

• использование в оборудовании, работающем в широком температурном диапазоне.

Например, один 19-контактный разъём может объединять несколько цепей управления, линии обратной связи и питающие проводники в составе единой кабельной сборки. Это позволяет сделать монтаж более организованным, а техническое обслуживание — быстрее и безопаснее.

Итог

2РМДТ27КПЭ19Ш5В1В — 19-контактная кабельная вилка с резьбовой фиксацией, прямым патрубком и исполнением для экранированного кабеля. Сочетание рабочих параметров до 560 В, токовой нагрузки до 7 А на контакт, серебряного покрытия контактов и диапазона температур от −60 до +100 °C делает разъём практичным решением для надёжных многоконтактных соединений в промышленной и приборной технике.
