Назначение соединителя 2РМДТ27КПЭ19ГВ1В «5»

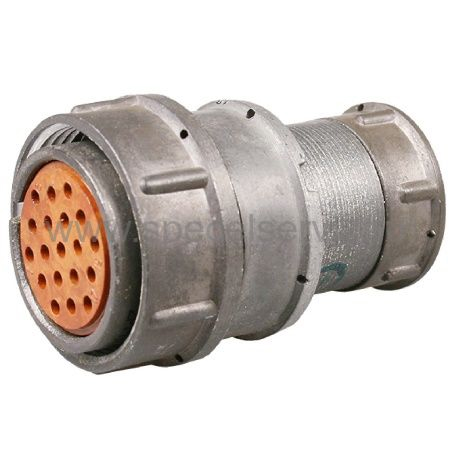

2РМДТ27КПЭ19ГВ1В «5» — это электрический цилиндрический низкочастотный соединитель тропикоустойчивого исполнения из серии 2РМДТ. Изделие предназначено для надежного соединения и коммутации электрических цепей в радиоэлектронной аппаратуре, приборах и кабельных сборках. Приемка «5» подтверждает, что соединитель изготовлен и испытан в соответствии с требованиями, предъявляемыми к ответственным изделиям, и может применяться в составе надежных систем, где важны стабильность контакта и стойкость к внешним воздействиям.

Артикул позиции — 2411. Категория — 2РМД. Соединитель относится к кабельным розеткам с резьбовым сочленением, что обеспечивает механическую фиксацию ответной части и стабильность электрического контакта при вибрациях и ударах.

Подтвержденные технические особенности

Электрические параметры

Соединитель имеет 19 извлекаемых контактов диаметром 1 мм и посадочный диаметр корпуса 27 мм. Максимальное рабочее напряжение достигает 560 В. Токовая нагрузка на один контакт составляет до 4–7 А, а суммарная нагрузка на соединитель — до 110 А при частоте до 3 МГц.

Сопротивление изоляции — не менее 1000–5000 МОм. Электрическая прочность изоляции — до 1850–2300 В. Контакты покрываются серебром или золотом, что снижает переходное сопротивление и повышает коррозионную стойкость.

Условия эксплуатации

• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Смена температур — от минус 60 до плюс 150 градусов Цельсия.
• Повышенная влажность — до 98 процентов при плюс 40 градусах Цельсия.
• Пониженное атмосферное давление — до 133 Па.
• Синусоидальная вибрация — диапазон 50–10000 Гц с ускорением до 98 метров на секунду в квадрате.
• Многократные удары — до 1000 метров на секунду в квадрате.
• Одиночные удары — до 5000 метров на секунду в квадрате.
• Линейное ускорение — до 2000 метров на секунду в квадрате.

Конструкция, монтаж и ресурс

Корпус соединителя рассчитан на резьбовое сочленение с ответной частью. Монтаж контактов выполняется обжимкой или пайкой, что позволяет использовать изделие как в кабельных, так и в приборных подключениях. Тропикоустойчивое исполнение обеспечивает работоспособность в условиях влажного и жаркого климата, а также при перепадах давления и температуры.

Заявленный ресурс — не менее 500 сочленений и расчленений. Наработка составляет 5000 часов, срок хранения — до 25 лет. Такие показатели подтверждают пригодность соединителя для длительной эксплуатации в составе стационарной и бортовой аппаратуры.

Применение

2РМДТ27КПЭ19ГВ1В «5» применяется в общих электрических цепях для приборных и кабельных подключений в надежных системах. Соединитель подходит для радиоэлектронной аппаратуры, где требуется стойкость к вибрации, ударам, влажности и широкому диапазону температур. Резьбовое сочленение и извлекаемые контакты упрощают монтаж, обслуживание и замену отдельных элементов цепи без демонтажа всего изделия.

Благодаря сочетанию 19 контактов, рабочему напряжению до 560 В и токовой нагрузке до 110 А на соединитель, изделие может использоваться для передачи сигналов и питания в составе жгутов и кабельных сборок. Приемка «5» делает его применимым в ответственных узлах, где недопустимы отказы по причине плохого контакта или разрушения изоляции.
