Назначение

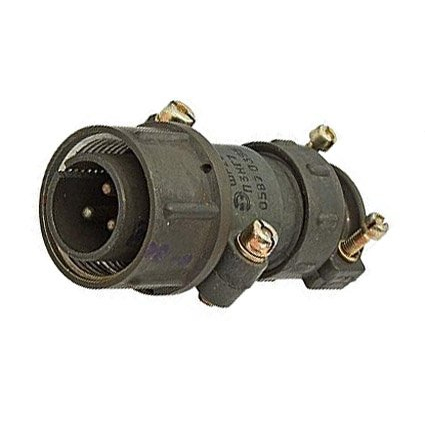

2РМДТ27КПЭ19Г5В1В «ОС» — кабельная розетка цилиндрического низкочастотного соединителя серии 2РМДТ. Изделие предназначено для надёжного соединения электрических цепей переменного и постоянного тока с частотой до 3 МГц. Розетка применяется там, где требуется герметичное и виброустойчивое подключение экранированного кабеля к ответной части соединителя.

Исполнение «ОС» соответствует приёмке «ОС», указанной в characteristics товара. Год выпуска — 2009–13.

Основные электрические характеристики

Розетка имеет 19 контактов диаметром 1 мм. Максимальное рабочее напряжение составляет 560–700 В, токовая нагрузка на контакт — до 7 А, суммарно до 260 А. Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Электрическая прочность достигает 1850–2300 В.

Условия эксплуатации

Соединитель является тропикоустойчивым, всеклиматического исполнения. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает:

• синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров в секунду в квадрате;
• удары с ускорением до 5000 метров в секунду в квадрате;
• линейное ускорение до 2000 метров в секунду в квадрате.

Минимальная наработка составляет 5000 часов, количество сочленений и расчленений — 500, срок хранения — 25 лет.

Конструкция и комплектация

Корпус кабельный с прямым патрубком и гайкой рассчитан на экранированный кабель. Посадочный диаметр — 27 мм (либо отверстие 18 мм). Контакты имеют позолоченное или посеребрённое покрытие, что повышает надёжность соединения. Производитель в данных о товаре не указан.

Область применения

Розетка используется в промышленных системах, включая системы отопления, вентиляции и кондиционирования (HVAC), а также в электротехнике — для герметичного и виброустойчивого подключения в условиях повышенных нагрузок и неблагоприятной внешней среды.
