Назначение

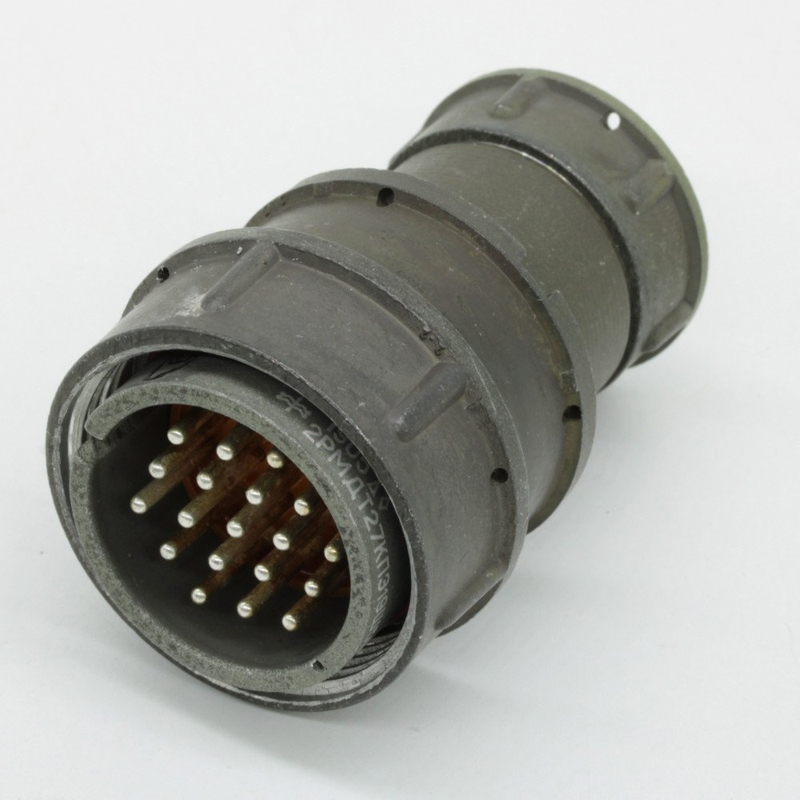

2РМДТ27КПЭ19Г5В1В «ОС» — кабельная розетка цилиндрического соединителя серии 2РМДТ с условным размером корпуса 27. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 560–700 В. Применяется в узлах радиоэлектронной аппаратуры специального и общего назначения.

Розетка обеспечивает надёжное подключение кабелей в составе блоков радиоэлектронной аппаратуры, где предъявляются повышенные требования к механической прочности и стабильности электрического контакта.

Подтверждённые особенности

• Условный размер корпуса — 27.
• Количество контактов — 19, диаметр контакта — 1,5 мм (исполнение Г5).
• Токовая нагрузка на контакт — до 7 А, суммарная — до 110–260 А.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Электрическая прочность — до 2300 В.
• Виброустойчивость — до 1000 g, ударная нагрузка — до 5000 g.
• Метод сочленения — резьбовой, с прямым патрубком.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Исполнение — всеклиматическое и тропикоустойчивое.
• Ресурс сочленений — до 500 циклов.
• Приемка — «ОС».

Применение

Розетка используется в блоках радиоэлектронной аппаратуры для надёжного подключения кабелей в условиях вибрации, ударов и экстремальных температур. Всеклиматическое и тропикоустойчивое исполнение позволяет применять изделие в различных климатических зонах.

Изделие подходит для авиационной, военной и промышленной электроники, где требуется высокая механическая прочность и способность выдерживать до 500 циклов сочленений. Резьбовой метод сочленения с прямым патрубком обеспечивает устойчивость соединения при механических воздействиях.

Технические характеристики

• Категория — 2РМД.
• Артикул — 2407.
• Тип изделия — кабельная розетка цилиндрического соединителя.
• Серия — 2РМДТ.
• Условный размер корпуса — 27.
• Число контактов — 19.
• Диаметр контакта — 1,5 мм.
• Исполнение контактов — Г5.
• Рабочее напряжение — до 560–700 В.
• Частота тока — до 3 МГц.
• Ток на контакт — до 7 А.
• Суммарный ток — до 110–260 А.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Электрическая прочность — до 2300 В.
• Виброустойчивость — до 1000 g.
• Ударная нагрузка — до 5000 g.
• Температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия.
• Метод сочленения — резьбовой.
• Патрубок — прямой.
• Габариты — около 35 на 54 мм.
• Приемка — «ОС».

Условия эксплуатации

Изделие рассчитано на работу в условиях повышенной вибрации и ударных нагрузок, что подтверждается значениями виброустойчивости до 1000 g и ударной нагрузки до 5000 g. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия обеспечивает работоспособность как в условиях низких, так и высоких температур.

Всеклиматическое и тропикоустойчивое исполнение позволяет эксплуатировать розетку в районах с влажным и тёплым климатом, а также в условиях воздействия других неблагоприятных факторов окружающей среды.
