Назначение соединителя

2РМДТ27КПЭ19Г5В1В — это цилиндрический низкочастотный негерметичный соединитель, произведённый компанией «Элекон». Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется надёжная коммутация при воздействии неблагоприятных климатических и механических факторов.

Модель относится к серии 2РМД и имеет тропикоустойчивое и всеклиматическое исполнение, что позволяет использовать её в жёстких условиях эксплуатации. Кабельная розетка условного размера 27 подходит для приборного и кабельного монтажа.

Подтверждённые технические особенности

Соединитель оснащён 19 контактами и обеспечивает максимальное рабочее напряжение 700 В. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Резьбовая фиксация сочленения гарантирует стабильное соединение при вибрациях.

• Количество контактов: 19
• Максимальное рабочее напряжение: 700 В
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия
• Частота тока: до 3 МГц
• Устойчивость к вибрациям: до 1000 метров на секунду в квадрате
• Повышенная влажность: до 98 процентов при плюс 40 градусах Цельсия
• Сопротивление изоляции: не менее 5000 МОм
• Контактное сопротивление: до 2,5 мОм
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 500
• Срок сохраняемости: 15 лет

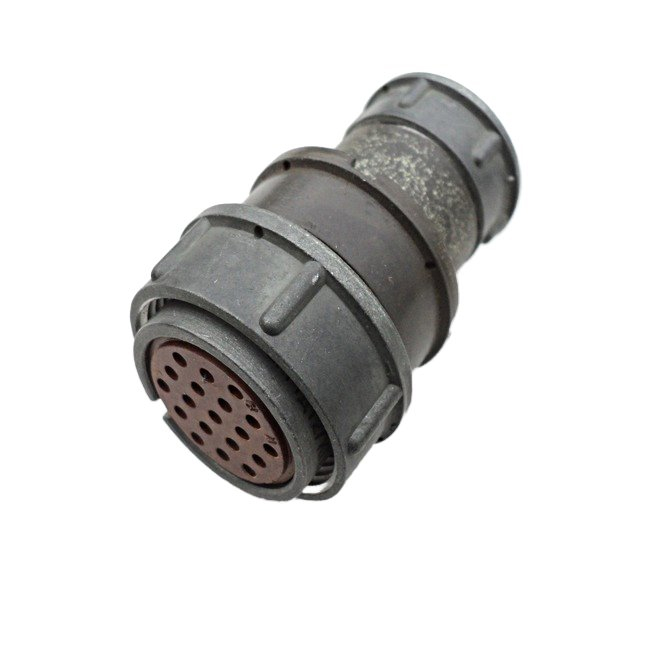

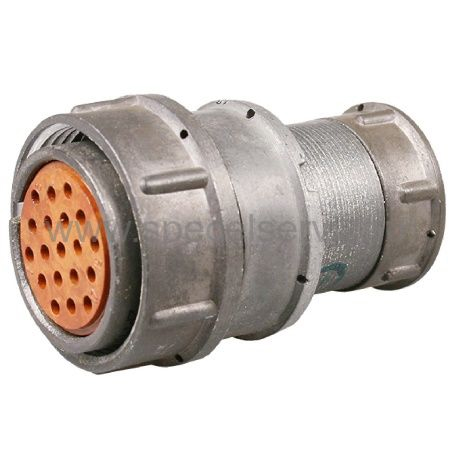

Корпус диаметром 35 мм и высотой 54 мм выполнен из металла с оксидированным покрытием. Изолятор изготовлен из карболита коричневого цвета. Соединитель относится к кабельным розеткам с индексом КПЭ.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению, соединитель 2РМДТ27КПЭ19Г5В1В востребован в приборостроении, промышленной автоматике и других областях, где необходима устойчивость к вибрациям, влажности и перепадам температур. Резьбовое сочленение предотвращает самопроизвольное рассоединение под воздействием механических нагрузок.

Изделие рассчитано на длительную эксплуатацию: минимальная наработка составляет 1000 часов, а срок сохраняемости достигает 15 лет. Коммутационный ресурс в 500 циклов сочленения-расчленения позволяет использовать розетку в составе разъёмных соединений, требующих периодического обслуживания.

Соединитель подходит для монтажа как на приборах, так и на кабельных сборках. Металлический корпус с оксидированным покрытием обеспечивает механическую прочность и защиту от коррозии, а карболитовый изолятор — электрическую изоляцию контактов.

Ключевые параметры

1. Артикул: 50065
2. Категория: 2РМД
3. Производитель: Элекон
4. Год: 2017
5. Тип: кабельная розетка, низкочастотный негерметичный соединитель

Изделие сочетает в себе устойчивость к тропическому климату, широкий температурный диапазон и высокие электроизоляционные характеристики, что делает его пригодным для ответственных применений в электрических цепях с частотой до 3 МГц.
