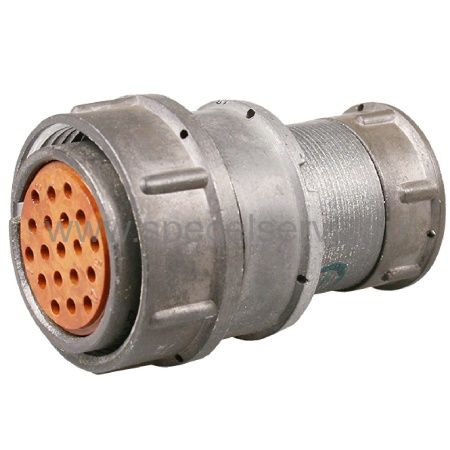

Назначение соединителя 2РМДТ27КПЭ19Г5В1В

2РМДТ27КПЭ19Г5В1В — цилиндрический низкочастотный негерметичный разъём серии 2РМДТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Соединители этой серии применяются для коммутации кабельных и приборных цепей и выпускаются в виде вилок или розеток с корпусами из карбонита (карболита) и металла.

Модель 2РМДТ27КПЭ19Г5В1В представляет собой розетку с кабельным корпусом, что определяет её использование преимущественно на стороне кабеля при монтаже объёмной пайкой. Разъём не является герметичным, поэтому его следует устанавливать внутри аппаратуры, в местах, защищённых от прямого воздействия влаги и агрессивных сред, где требуется надёжное и многократно разъёмное электрическое соединение.

Расшифровка обозначения

Маркировка 2РМДТ27КПЭ19Г5В1В построена по стандартной схеме серии и содержит следующие сведения:

• 2РМДТ — тип разъёма;
• 27 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок для вывода кабеля;
• Э — гайка для экранированного кабеля;
• 19 — количество контактов;
• Г — исполнение «розетка»;
• 5 — сочетание контактов;
• В — покрытие серебром;
• 1 — теплостойкость до 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Таким образом, обозначение полностью определяет конструктивные и электрические параметры изделия и позволяет подобрать ответную часть из той же серии с соответствующим размером корпуса и числом контактов.

Подтверждённые технические особенности

Разъём имеет посадочный диаметр 27 миллиметров. Контакты выполнены диаметром 1,5 миллиметра. Сочленение с ответной частью резьбовое, ресурс сочленения составляет 500 циклов. Монтаж экранированный, выполняется объёмной пайкой, разъём рассчитан на внутреннюю установку в составе аппаратуры.

Рабочая температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Масса изделия — до 29 граммов, габаритные размеры — 35 на 25 миллиметров. Устойчивость к механическим воздействиям: вибрация с частотой до 5000 герц с ускорением 490 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате, акустический шум уровнем 170 децибел. Наработка составляет не менее 5000 часов, срок хранения — 15 лет.

Экранированное исполнение с гайкой для экранированного кабеля и серебряное покрытие контактов обеспечивают стабильное электрическое соединение и защиту цепей от внешних помех в пределах заявленного частотного диапазона.

Область применения

Соединитель применяется во всеклиматическом исполнении по ГОСТ В 20.39.404-81 для надёжного соединения в промышленной электронике и аппаратуре. Практическое применение охватывает:

1. промышленную электронику и приборные блоки, где требуется разъёмное соединение кабельных линий;
2. аппаратуру, эксплуатируемую в широком диапазоне климатических условий в пределах всеклиматического исполнения;
3. цепям постоянного и переменного тока с частотой сигнала до 3 МГц;
4. внутренний монтаж, где применима объёмная пайка и экранированный вывод кабеля.

Изделие выпускается в период 2014–2026 годов, включая партии с приёмкой 2015–2026 годов. Указанный в карточке товара год — 2026.
