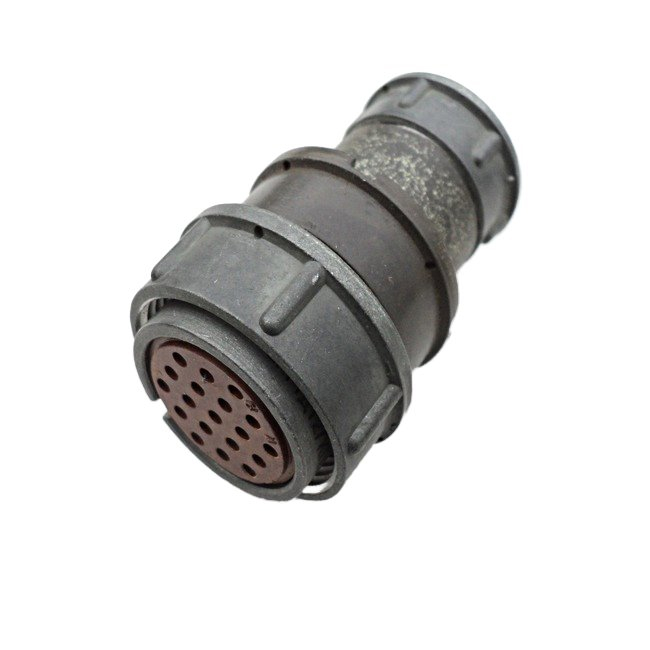

Назначение соединителя 2РМДТ27КПЭ19Г5В1В

Соединитель 2РМДТ27КПЭ19Г5В1В представляет собой кабельную розетку, предназначенную для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории негерметичных тропикоустойчивых соединителей и применяется в составе узлов и блоков радиоэлектронной аппаратуры как специального, так и общего назначения.

Конструкция соединителя рассчитана на эксплуатацию в сложных условиях: он устойчив к механическим воздействиям и вибрациям, что позволяет использовать его в аппаратуре, работающей при повышенных нагрузках и в неблагоприятной среде.

Технические характеристики

Основные параметры изделия приведены ниже и определяют его применимость в конкретных электрических цепях.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Условный размер корпуса: 27.
• Функциональное назначение: розетка.
• Способ монтажа: на кабель.
• Количество контактов: 19, сочетание 5.
• Рабочее напряжение: 560 В, максимальное — 700 В.
• Максимальный ток на одиночный контакт: от 4 до 36 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В при рабочем напряжении 560 В.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Материал корпуса: металл.
• Покрытие контактов: серебро.

Расшифровка обозначения

Маркировка 2РМДТ27КПЭ19Г5В1В содержит полную информацию о конструкции и исполнении соединителя. Её расшифровка помогает правильно подобрать изделие под конкретную задачу.

1. 2РМДТ — тип соединителя.
2. 27 — условный размер корпуса.
3. К — кабельный вид корпуса.
4. П — прямой патрубок.
5. Э — гайка для экранированного кабеля.
6. 19 — количество контактов.
7. Г — розетка.
8. 5 — сочетание контактов.
9. В — серебряное покрытие контактов.
10. 1 — теплостойкость до 100 °C.

Применение и условия эксплуатации

Соединитель востребован в различных узлах и блоках радиоэлектронной аппаратуры, где требуется надёжная коммутация цепей постоянного и переменного тока с частотой до 3 МГц. Тропикоустойчивое исполнение и металлический корпус обеспечивают стойкость к внешним воздействиям, а серебряное покрытие контактов поддерживает стабильность электрического контакта.

Гарантийный срок хранения соединителей составляет 15 лет с момента изготовления. Гарантированная наработка — до 1000 часов в различных режимах эксплуатации. Изделие подходит для работы в диапазоне температур от минус 60 °C до плюс 100 °C, что расширяет сферу его применения в аппаратуре специального и общего назначения.
