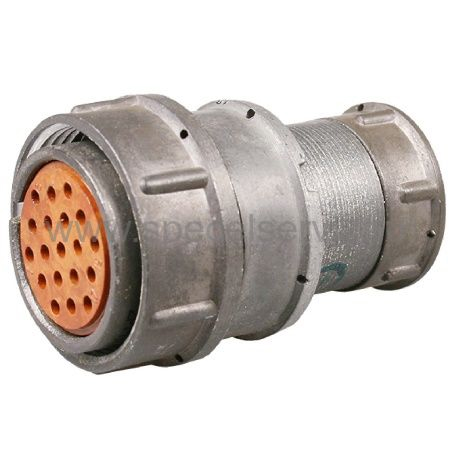

2РМДТ27КПЭ19Г5В1В: герметичный разъём для сложных условий эксплуатации

2РМДТ27КПЭ19Г5В1В — круглый электрический соединитель серии 2РМДТ, рассчитанный на создание надёжных разъёмных соединений в промышленной, транспортной, приборостроительной и специальной аппаратуре. Исполнение с герметизацией позволяет использовать разъём в системах, где важны устойчивость к воздействию внешней среды, вибрациям и механическим нагрузкам.

Маркировка изделия содержит сведения о конструктивном исполнении, типоразмере корпуса, варианте сочленения, контактной схеме и климатическом исполнении. Благодаря стандартизированной конструкции разъёмы семейства 2РМДТ удобно применять при проектировании, ремонте и модернизации оборудования с многоконтактными кабельными соединениями.

Назначение разъёма

Разъём 2РМДТ27КПЭ19Г5В1В используется для передачи электрических сигналов, цепей управления и питания между отдельными блоками оборудования. Его конструкция ориентирована на эксплуатацию там, где обычные бытовые или компьютерные коннекторы недостаточно прочны и защищены.

Такие соединители востребованы в следующих направлениях:

• промышленная автоматика и шкафы управления;

• измерительные комплексы и контрольно-испытательная аппаратура;

• станочное оборудование;

• системы связи и телемеханики;

• транспортная техника;

• энергетическое оборудование;

• специализированные электронные устройства;

• кабельные сборки для работы в условиях вибраций и загрязнений.

Особенности конструкции

Серия 2РМДТ относится к классу круглых многоконтактных разъёмов с прочным корпусом и фиксированным положением контактов. Основное преимущество такого решения — возможность компактно разместить несколько электрических цепей в одном соединении, сохранив механическую надёжность и удобство монтажа.

Для исполнения 2РМДТ27КПЭ19Г5В1В характерны следующие конструктивные особенности:

• круглый корпус увеличенного типоразмера;

• многоконтактная вставка с определённой схемой расположения контактов;

• ключевое позиционирование, предотвращающее ошибочное соединение частей разъёма;

• резьбовое или иное надёжное механическое сочленение, характерное для промышленной серии;

• герметизирующие элементы для повышения защищённости соединения;

• конструкция, рассчитанная на многократные циклы соединения и разъединения;

• возможность применения в составе экранированных и неэкранированных кабельных линий в зависимости от исполнения сборки.

Обозначение Г5 указывает на конкретную контактную компоновку. При подборе ответной части необходимо сопоставлять не только серию и размер корпуса, но и схему расположения, количество контактов, их тип, полярность, способ монтажа и вариант исполнения.

Почему важна герметизация

Герметичное исполнение особенно актуально для оборудования, работающего в цехах, на транспорте, на открытых площадках и в корпусах с повышенными требованиями к надёжности. Пыль, влага, конденсат, технологические жидкости и температурные перепады способны ухудшать параметры обычных соединений, вызывать окисление контактов и нестабильность сигнала.

Применение разъёма 2РМДТ27КПЭ19Г5В1В помогает снизить риск:

• нарушения электрического контакта;

• попадания загрязнений в контактную группу;

• случайного разъединения кабельной линии;

• повреждения соединения при вибрации;

• ошибок при подключении совместимых частей разъёма;

• отказов оборудования, связанных с ненадёжной коммутацией.

На что обратить внимание при подборе

Для корректной замены или проектирования кабельной сборки одной маркировки серии недостаточно. Перед установкой следует проверить полное обозначение изделия и требования конкретного оборудования.

Ключевые параметры для проверки:

• тип разъёма: вилка, розетка, приборная часть или кабельная часть;

• размер корпуса — в данном случае 27;

• контактная схема — 19Г5;

• число, расположение и назначение контактов;

• наличие герметизации;

• тип хвостовика и способ ввода кабеля;

• допустимые токовые и напряженческие нагрузки для каждой цепи;

• необходимость экранирования;

• условия эксплуатации: температура, влажность, вибрация, пыль и агрессивные среды;

• совместимость с ответной частью по ключеванию и механике соединения.

Важно также учитывать распайку контактов. Даже механически совместимые элементы нельзя подключать без проверки нумерации и электрической схемы: неверное соединение цепей питания, управления или сигналов может привести к выходу оборудования из строя.

Монтаж и обслуживание

При монтаже 2РМДТ27КПЭ19Г5В1В рекомендуется соблюдать технологию разделки кабеля, пайки или обжима контактов, а также правила установки уплотнительных элементов. Кабель должен быть зафиксирован таким образом, чтобы механическая нагрузка не передавалась непосредственно на контактную группу.

Для длительной и стабильной работы соединения полезно:

• контролировать состояние изоляции и оболочки кабеля;

• не допускать перекручивания и чрезмерного изгиба у ввода;

• проверять чистоту контактной части перед соединением;

• следить за целостностью уплотнений;

• использовать защитные крышки, если разъём временно не подключён;

• соблюдать допустимое усилие при сочленении;

• периодически осматривать разъём в оборудовании с высокой вибрацией.

Применение в надёжных кабельных системах

Разъём 2РМДТ27КПЭ19Г5В1В подходит для задач, где требуется компактное, разборное и устойчивое к внешним воздействиям многоконтактное соединение. Он может использоваться как элемент кабельных жгутов, модульных систем управления, приборных стоек, промышленной автоматики и другого оборудования с повышенными требованиями к коммутации.

Использование разъёмов серии 2РМДТ позволяет повысить ремонтопригодность техники: отдельные модули можно отключать, диагностировать и заменять без полной разборки кабельной системы. При правильном подборе ответной части и соблюдении технологии монтажа такое соединение обеспечивает стабильную передачу питания и сигналов в течение длительного срока эксплуатации.
