Назначение разъема 2РМДТ27К7ШВ1В

2РМДТ27К7ШВ1В Элекон «5» — это цилиндрический низкочастотный разъем, выпускаемый АО «Завод Элекон». Изделие представляет собой кабельную розетку с угловым патрубком, рассчитанную на подключение неэкранированного кабеля. Основное назначение — обеспечение надежного электрического соединения в электрорадиотехнических системах, где требуется устойчивость к вибрации, перепадам температур и повышенной влажности.

Разъем применяется как ответная часть при монтаже кабельных линий и входит в состав соединительных узлов промышленного, военного и авиационного оборудования. Конструкция с угловым патрубком позволяет прокладывать кабель под углом к оси разъема, что упрощает компоновку в стесненных условиях.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит несколько смысловых элементов, каждый из которых указывает на конкретную характеристику:

• 2РМДТ — серия цилиндрических низкочастотных разъемов.
• 27 — условный размер корпуса.
• К — кабельное исполнение.
• 7 — количество контактов в разъеме.
• Ш — штыревые контакты (вилка).
• В — серебряное покрытие контактов.
• 1В — исполнение разъема.
• «5» — диаметр контактов 1,5 мм.

Таким образом, 2РМДТ27К7ШВ1В — это семиконтактная кабельная розетка с угловым патрубком, штыревыми контактами и серебряным покрытием. Угловой патрубок предназначен для неэкранированного кабеля.

Технические характеристики

Разъем рассчитан на работу в жестких условиях эксплуатации. Основные подтвержденные параметры приведены ниже.

• Максимальная токовая нагрузка на один контакт: от 7 до 12 А.
• Суммарная токовая нагрузка на весь разъем: до 70 А.
• Рабочее напряжение: до 700 В.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Допустимая относительная влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.
• Электрическая прочность изоляции: до 2300 В.
• Ресурс соединений и расчленений: до 500 циклов.
• Наработка: не менее 5000 часов.

Указанные значения подтверждают пригодность изделия для ответственных узлов, где требуется стабильный контакт при значительных токах и напряжении.

Применение и условия эксплуатации

Благодаря сочетанию герметичности, механической прочности и широкого температурного диапазона разъем 2РМДТ27К7ШВ1В востребован в промышленной, военной и авиационной технике. Он применяется для коммутации цепей питания и сигнальных линий в составе приборов, пультов, блоков и кабельных сборок.

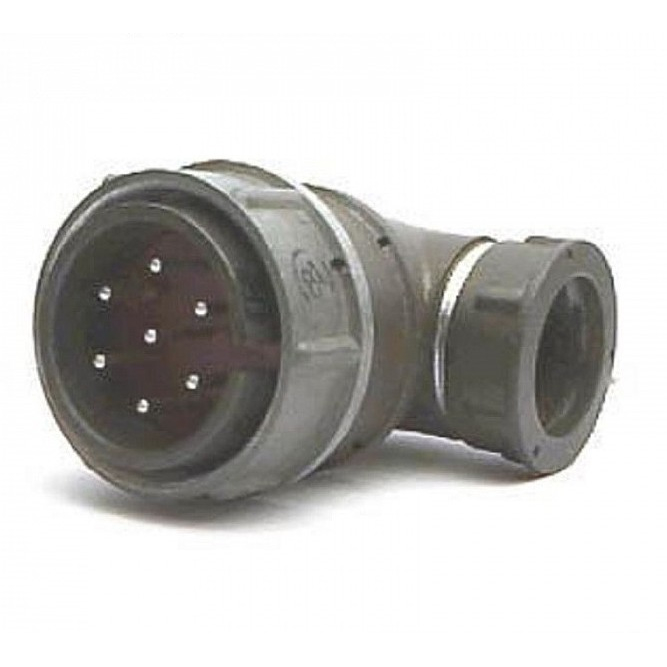

Кабельная розетка с угловым патрубком удобна при монтаже в ограниченном пространстве: изгиб кабеля задается самой конструкцией, что снижает риск повреждения токопроводящих жил. Серебряное покрытие штыревых контактов обеспечивает стабильное переходное сопротивление и снижает нагрев в зоне контакта.

Приемка «5» подтверждает соответствие изделия установленным требованиям и его допуск к применению в ответственных системах.

Комплектация и монтаж

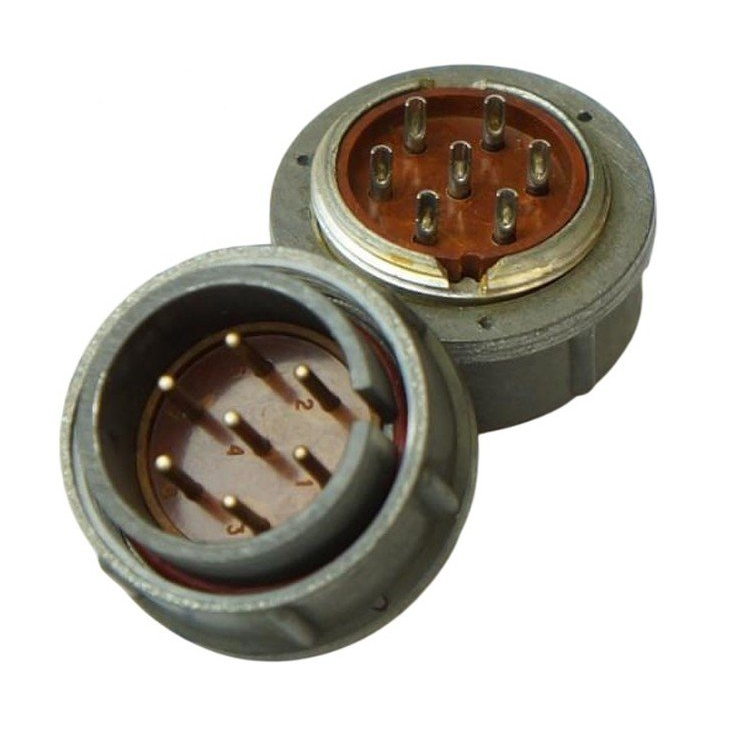

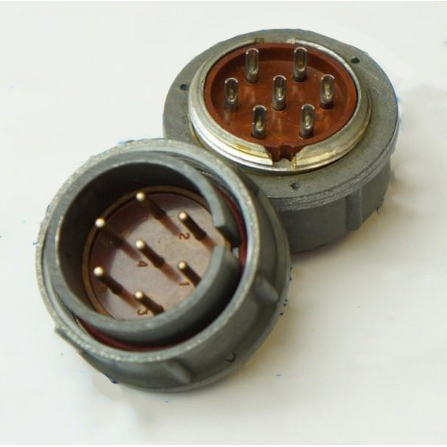

Разъем поставляется в виде готового изделия, предназначенного для монтажа на кабель. На фотографии представлен типичный вид разъема серии 2РМДТ27 с штыревыми контактами и монтажными элементами. Для подключения необходимо подготовить неэкранированный кабель соответствующего диаметра, закрепить его в угловом патрубке и выполнить пайку или обжим контактов в соответствии с инструкцией по монтажу.

При эксплуатации важно соблюдать предельные токовые и температурные режимы, указанные в характеристиках, а также не превышать ресурс соединений и расчленений. Артикул изделия — 2369, категория — 2РМД, производитель — АО «Завод Элекон».
