Назначение разъема 2РМДТ27К7Ш5В1В

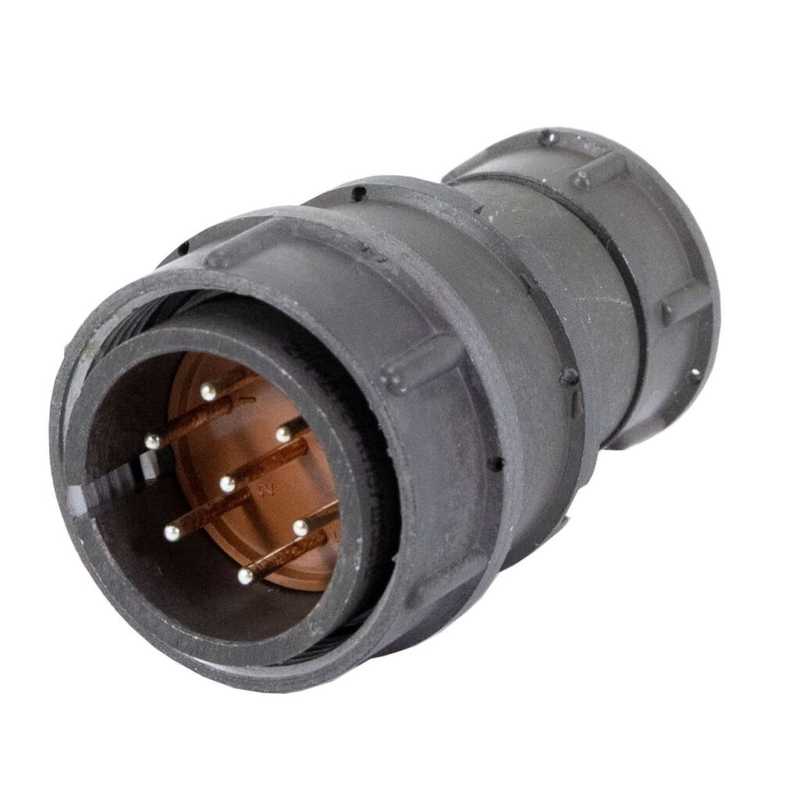

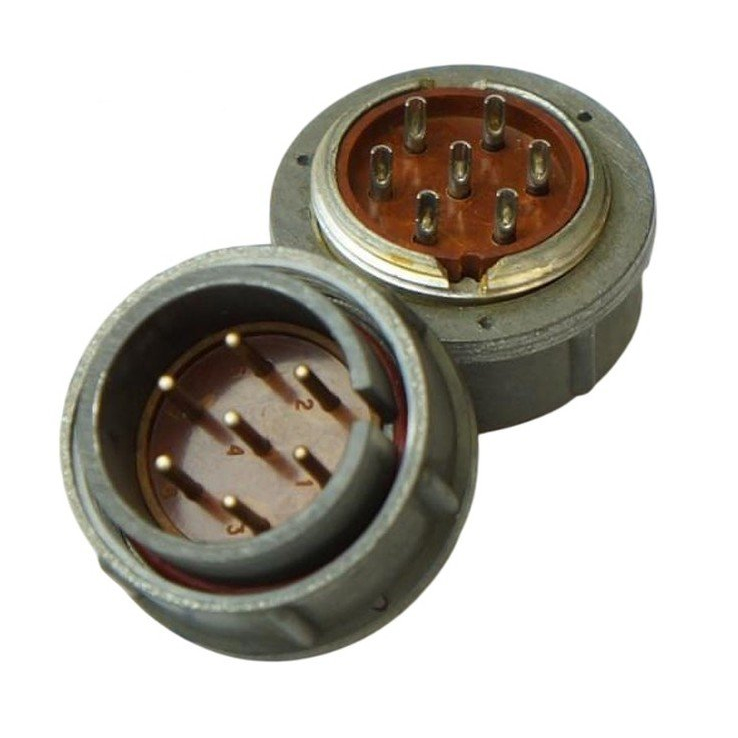

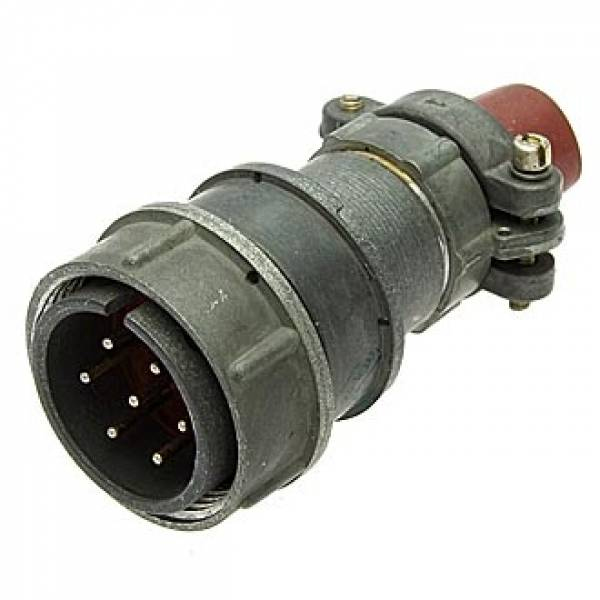

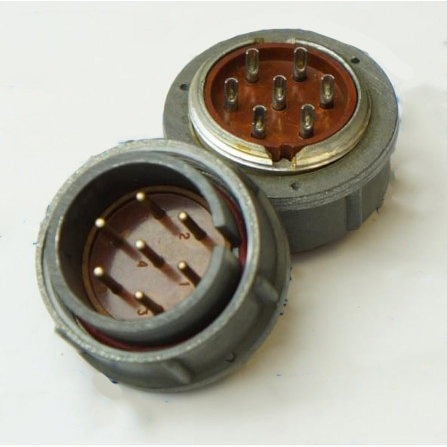

Разъем 2РМДТ27К7Ш5В1В относится к серии 2РМДТ и представляет собой кабельную вилку. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Разъем применяется для внутреннего объемного монтажа в радиоэлектронной аппаратуре и рассчитан на работу в различных климатических условиях. Артикул позиции — 2368, категория — 2РМД.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМДТ27К7Ш5В1В содержит сведения об основных параметрах конструкции. Серия 2РМДТ — низкочастотный цилиндрический негерметичный соединитель.

• Условный размер корпуса — 27 миллиметров.
• Вид корпуса — кабельный, обозначен буквой К.
• Количество контактов — 7.
• Тип контакта — вилка, обозначена буквой Ш.
• Сочетание контактов — обозначено как 5.
• Покрытие контактов — серебро, обозначено буквой В.
• Климатическое исполнение — всеклиматическое, обозначено буквой В.
• Теплостойкость — до плюс 100 градусов Цельсия.

Таким образом, изделие сочетает семь контактов с серебряным покрытием, кабельное исполнение корпуса и всеклиматическое исполнение, что определяет область его применения в аппаратуре, работающей в широком диапазоне внешних воздействий.

Технические характеристики

Максимальное рабочее напряжение составляет до 700 вольт, в зависимости от источника может указываться как 560 вольт. Токовая нагрузка на одиночный контакт — 12 ампер, максимальная суммарная токовая нагрузка — 70 ампер.

Сопротивление изоляции — не менее 5000 мегаом. Сопротивление контактов — не более 2,5 миллиома. Число сочленений и расчленений — до 500 раз. Минимальная наработка — 1000 часов. Гарантийный срок хранения — 15 лет. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.

Условия эксплуатации

Разъем сохраняет работоспособность при следующих воздействиях:

• Вибрация синусоидальная в диапазоне частот от 1 герца до 5000 герц с ускорением до 490 метров на секунду в квадрате.
• Механический удар одиночного действия с ускорением до 5000 метров на секунду в квадрате, многократного действия — до 1000 метров на секунду в квадрате.
• Пониженное атмосферное давление, а также повышенное атмосферное давление до 506 килопаскалей.
• Влажность до 98 процентов при температуре плюс 35 градусов Цельсия.

Перечисленные параметры подтверждают, что 2РМДТ27К7Ш5В1В подходит для эксплуатации в составе радиоэлектронной аппаратуры при повышенных вибрационных и ударных нагрузках, при пониженном и повышенном атмосферном давлении, а также при высокой влажности.

Применение

Кабельная вилка 2РМДТ27К7Ш5В1В используется для коммутации электрических цепей внутри блоков и устройств радиоэлектронной аппаратуры, где требуется объемный монтаж и многократное сочленение и расчленение соединения — до 500 раз. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление не более 2,5 миллиома, а изоляция с сопротивлением не менее 5000 мегаом — надежное разделение цепей при рабочем напряжении до 700 вольт.

Всеклиматическое исполнение и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяют применять разъем в аппаратуре, эксплуатируемой в различных климатических зонах. Производитель в предоставленных данных не указан.
