Назначение

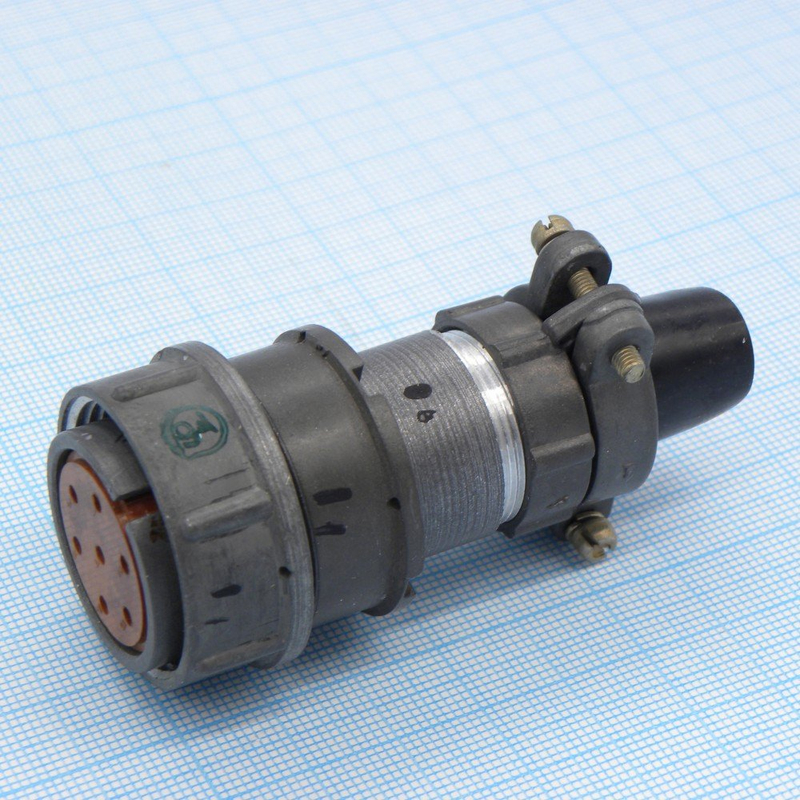

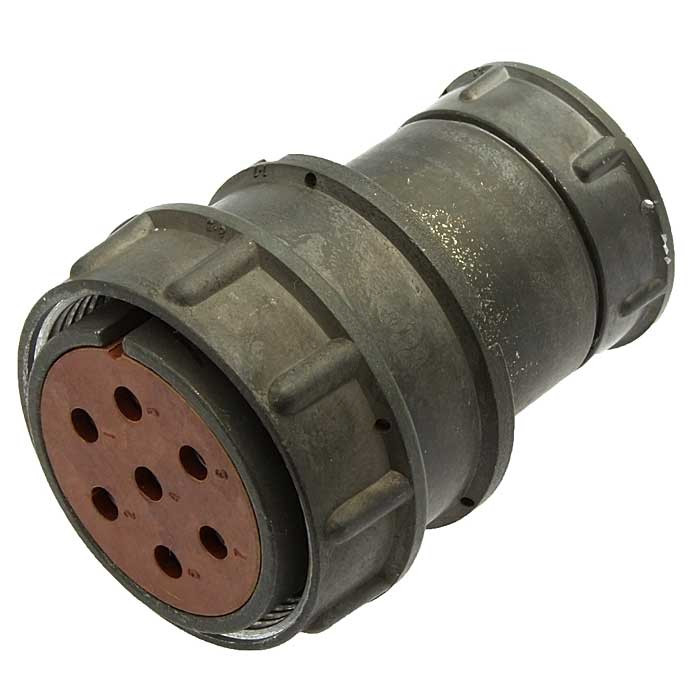

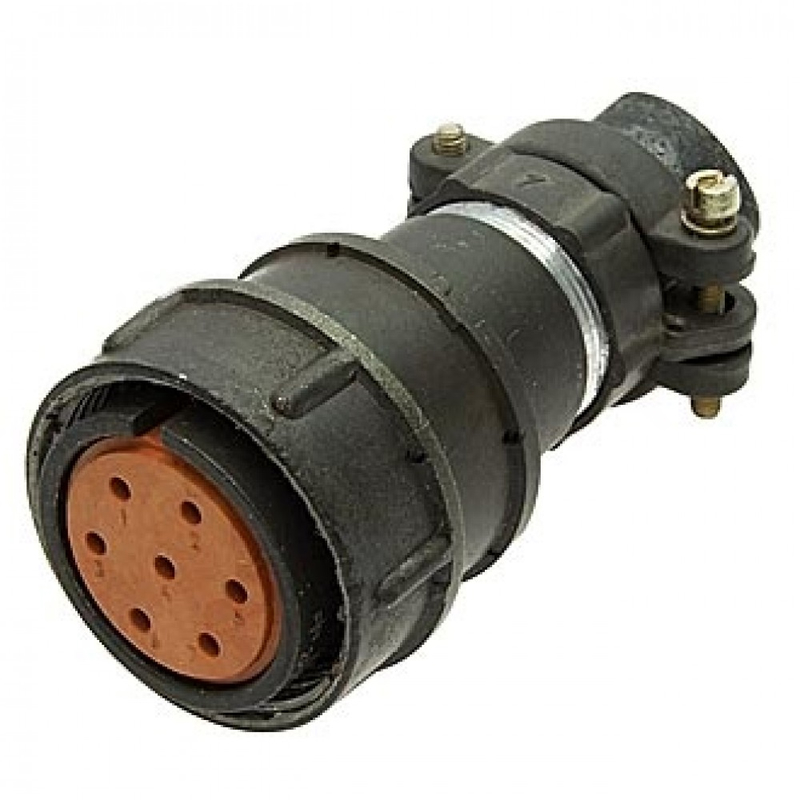

2РМДТ27К7Г5В1В — кабельная розетка, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной аппаратуре, в том числе в аппаратуре специального и общего назначения.

Конструкция рассчитана на эксплуатацию внутри помещений и на работу в различных климатических условиях. Розетка относится к типу 2РМД с кабельным корпусом, то есть присоединяется к кабелю.

Технические характеристики

Электрические параметры

• Токовая нагрузка на один контакт — 12 А, максимальная суммарная нагрузка — 70 А.
• Максимальное рабочее напряжение — 700 В.
• Максимальное испытательное напряжение — 2300 В в нормальных условиях и 450 В при пониженном давлении.
• Сопротивление контактов — не более 2,5 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.

Механические параметры и ресурс

• Усилие расчленения — не более 65,6 Н (7 кгс).
• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — 500 раз.
• Гамма-процентный срок сохраняемости — 15 лет при значении гамма-процентной вероятности 99,5 процента.

Расшифровка условного обозначения

Обозначение 2РМДТ27К7Г5В1В читается по позициям:

1. 2РМДТ — тип соединителя.
2. 27 — условный размер.
3. К — кабельный тип корпуса.
4. 7 — количество контактов.
5. Г — розетка.
6. 5 — сочетание контактов: все контакты диаметром 1,5 мм.
7. В — серебряное покрытие контактов.
8. 1 — теплостойкость до плюс 100 градусов Цельсия.
9. В — климатическое исполнение В2.1 (всеклиматическое, категория размещения 2.1).

Условия эксплуатации

• Температура — от минус 60 до плюс 100 градусов Цельсия.
• Смена температур — от минус 60 до плюс 180 градусов Цельсия.
• Влажность — до 98 процентов при плюс 35 градусах Цельсия.
• Пониженное давление — 133,32 на 10 в минус двенадцатой степени Па; повышенное давление — 506 кПа.
• Вибрация — диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с².

Применение и совместимость

Розетка служит для коммутации электрических цепей в составе радиоэлектронной аппаратуры. Ответными частями для неё являются вилки серии 2РМД27Б. Сочетание из семи контактов диаметром 1,5 мм с серебряным покрытием обеспечивает стабильное переходное сопротивление при токах до 12 А на контакт.

Климатическое исполнение В2.1 и диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяют использовать изделие в аппаратуре, работающей в широком наборе климатических условий, при размещении внутри помещений. Ресурс в 500 сочленений-расчленений и минимальная наработка 1000 часов определяют области применения, где важны надёжность соединения и сохранение параметров при длительной эксплуатации.
