Назначение разъёма 2РМДТ27К19ШВ1В

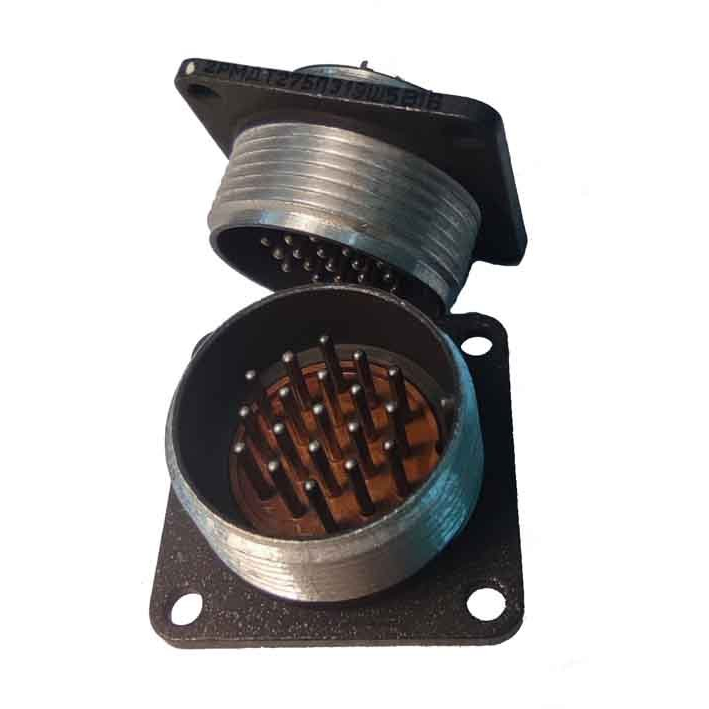

Разъём 2РМДТ27К19ШВ1В производства ОАО «Лтава» — цилиндрический низкочастотный негерметичный соединитель, предназначенный для электрического соединения цепей в различных устройствах и приборах. Изделие относится к категории 2РМД и применяется для коммутации сигналов постоянного и переменного тока в диапазоне частот до 3 МГц.

Конструкция рассчитана на работу в составе кабельных сборок и блоков, где требуется надёжный многоконтактный разъём с прямым патрубком и гайкой для неэкранированного кабеля. Вилка соединяется с ответной частью посредством муфты, обеспечивающей механическую фиксацию и электрический контакт.

Расшифровка обозначения

Маркировка 2РМДТ27К19ШВ1В содержит полную информацию о конструкции и исполнении изделия:

• 2РМДТ — тип разъёма (цилиндрический низкочастотный);
• 27 — условный размер корпуса, 27 мм;
• К — кабельный корпус;
• 19 — число контактов;
• Ш — вилка;
• 5 — сочетание контактов (все контакты диаметром 1,5 мм);
• В — серебряное покрытие контактов;
• 1 — цилиндрическая форма контакта;
• В — всеклиматическое исполнение.

Такая расшифровка позволяет однозначно определить электрические и эксплуатационные параметры разъёма без обращения к дополнительной документации.

Технические особенности и подтверждённые характеристики

Разъём оснащён 19 контактами диаметром 1,5 мм с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильность контакта при длительной эксплуатации. Условный размер корпуса составляет 27 мм, тип исполнения — всеклиматический, что допускает работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.

К подтверждённым параметрам относятся:

• сопротивление изоляции — не менее 1000 МОм;
• наработка на отказ — не менее 5000 часов;
• срок хранения — до 25 лет;
• ресурс стыковок — 500 циклов;
• приемка «5».

Изделие выполнено в виде блочного или кабельного варианта с прямым патрубком и гайкой для неэкранированного кабеля. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется полная герметизация корпуса.

Применение

Благодаря совокупности характеристик разъём 2РМДТ27К19ШВ1В востребован в промышленной электронике, авиационной и военной технике, где предъявляются повышенные требования к надёжности соединений. Типичные области применения включают:

1. бортовые и наземные системы связи и управления;
2. измерительные приборы и испытательные стенды;
3. промышленное оборудование с многоконтактной коммутацией;
4. системы передачи сигналов постоянного и переменного тока до 3 МГц.

Всеклиматическое исполнение и широкий температурный диапазон позволяют использовать разъём в аппаратуре, работающей в сложных условиях окружающей среды. Сочетание серебряного покрытия контактов, большого срока хранения и высокого ресурса стыковок делает изделие пригодным как для серийного производства, так и для ремонтно-восстановительных работ.
