Назначение и область применения

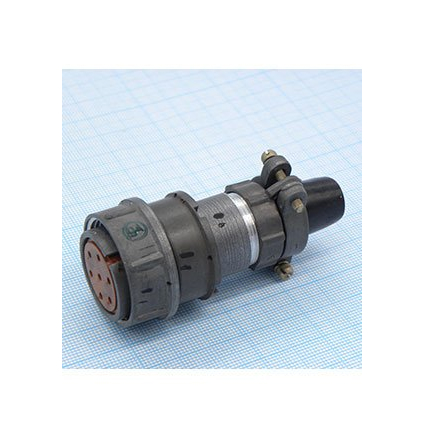

2РМДТ27БПН7ШВ1В «5» — цилиндрический низкочастотный соединитель серии 2РМДТ, предназначенный для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМД и применяется как в приборных, так и в кабельных соединениях.

Соединитель рассчитан на эксплуатацию в широком диапазоне условий: всеклиматическое исполнение В допускает работу при температуре от минус 60 до плюс 100 °C, при повышенной влажности до 98 % при плюс 40 °C, а также при пониженном давлении.

Технические характеристики

• Условный размер корпуса — 27 мм.
• Число контактов — 7.
• Максимальное рабочее напряжение — до 700 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Теплостойкость — до 100 °C.
• Способ сочленения — резьбовой.
• Минимальная наработка — 1000 часов.
• Ресурс сочленений-расчленений — до 500 циклов.
• Стойкость к синусоидальной вибрации и механическим ударам с ускорением до 1000 м/с² (100 g).
• Срок сохраняемости — 15 лет.
• Артикул — 2355.

Конструкция и монтаж

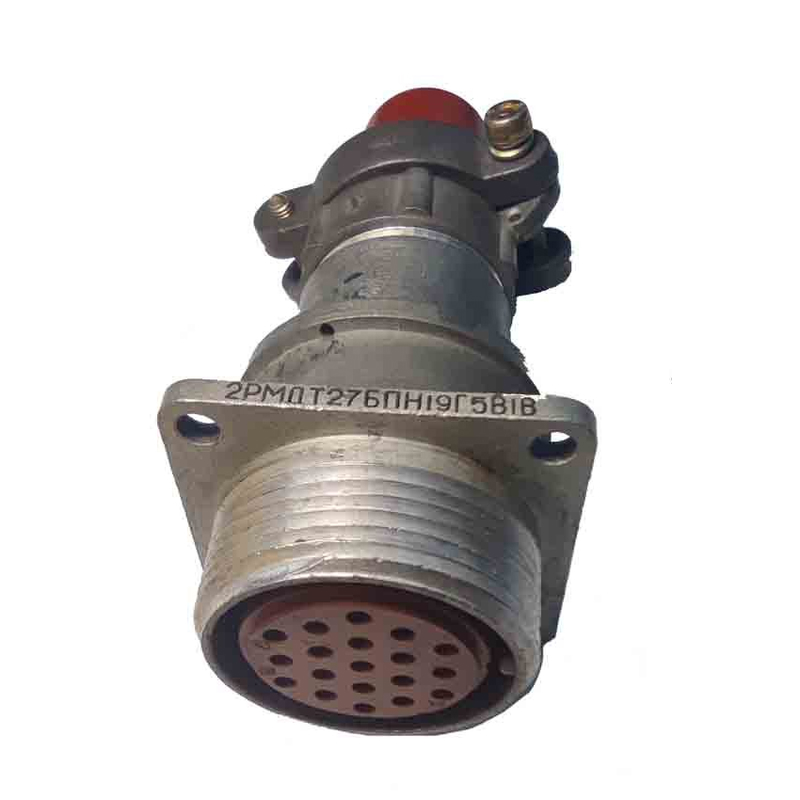

Изделие представляет собой приборную вилку с индексом БПН и исполнением ШВ1В — без патрубка. Монтаж выполняется пайкой внутренним объёмным способом.

Серия 2РМДТ выполнена негерметичной и тропикоустойчивой. Контакты имеют покрытие серебром или золотом, что обеспечивает стабильность переходного сопротивления при эксплуатации.

Расшифровка обозначения

В маркировке 2РМДТ27БПН7ШВ1В отражены тип серии, условный размер корпуса 27 мм, конструктивное исполнение корпуса, количество контактов 7 и вариант исполнения без патрубка. Дополнительный знак «5» указывает на приёмку «5».

Приёмка и условия поставки

Для данной позиции указана приёмка «5», то есть изделие проходит приёмочный контроль по соответствующей категории. Производитель в предоставленных данных не указан.

Соединитель поставляется как отдельное изделие; сведения о комплектации, стране производства, сертификатах и гарантийных обязательствах в исходных данных отсутствуют.

Рекомендации по применению

1. Проверить соответствие условного размера корпуса 27 мм и числа контактов 7 требованиям схемы соединений.
2. Учесть максимальное рабочее напряжение до 700 В и частотный диапазон до 3 МГц.
3. Обеспечить монтаж пайкой внутренним объёмным способом.
4. Соблюдать температурный диапазон от минус 60 до плюс 100 °C и влажностный режим до 98 % при плюс 40 °C.
5. Контролировать число циклов сочленений-расчленений, не превышая 500.
