Назначение соединителя

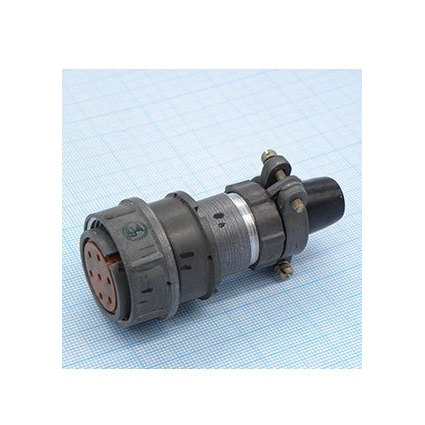

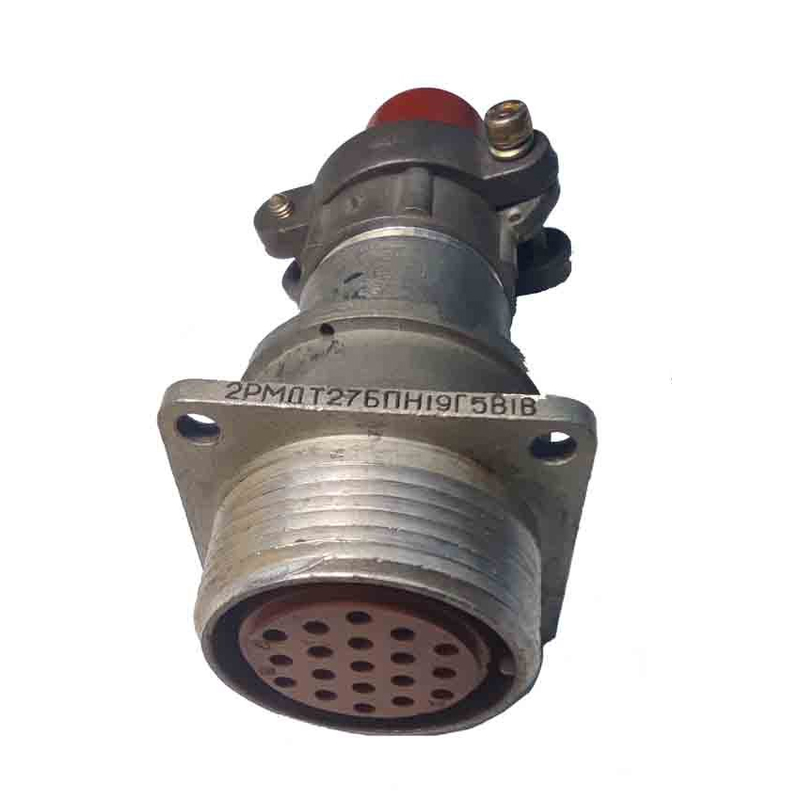

2РМДТ27БПН7Ш5В1В — это вилка приборная (блочная) цилиндрического низкочастотного соединителя тропикоустойчивого исполнения с резьбовой фиксацией. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Применяется для внутреннего монтажа в узлах радиоэлектронной аппаратуры общего и специального назначения.

Конструкция соединителя рассчитана на работу в составе ответных частей серии 2РМДТ27, что обеспечивает взаимозаменяемость и удобство сборки блоков и приборов. Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации и механических нагрузок.

Подтверждённые особенности и параметры

Ниже перечислены характеристики, заявленные для данного исполнения соединителя.

• Тип: вилка приборная (блочная) цилиндрического низкочастотного соединителя.
• Число контактов — 7, покрытие контактов серебряное (обозначение Ш5В).
• Прямой патрубок (П) под неэкранированный кабель (Н).
• Токовая нагрузка на одиночный контакт — до 12 А, суммарная на соединитель — до 70 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальное испытательное напряжение — 2300 В.
• Ёмкость между контактами — не более 6 пФ.
• Теплостойкость — до 100 градусов Цельсия (обозначение 1).
• Всеклиматическое исполнение (обозначение В), использование во всеклиматическом исполнении В2.1.
• Выдерживает вибрацию до 1000 Гц с ускорением 490 метров на секунду в квадрате.
• Число сочленений-расчленений — до 500.
• Срок сохраняемости — 15 лет.
• Приёмка — «5»; год выпуска — 2015.
• Поставка в заводской упаковке.

Расшифровка обозначения

Маркировка 2РМДТ27БПН7Ш5В1В построена по позиционному принципу и содержит полную информацию об исполнении изделия.

1. 2РМДТ — тип соединителя: цилиндрический низкочастотный тропикоустойчивый.
2. 27 — условный размер корпуса.
3. Б — блочный (приборный) корпус.
4. П — прямой патрубок.
5. Н — гайка для неэкранированного кабеля.
6. 7 — число контактов.
7. Ш5 — вилка, покрытие контактов серебро.
8. В — всеклиматическое исполнение.
9. 1 — теплостойкость до 100 градусов Цельсия.
10. В — всеклиматическое исполнение.

Условия монтажа и эксплуатации

Монтаж соединителя выполняется методом пайки или обжимки. Изделие рассчитано на внутренний монтаж в узлах радиоэлектронной аппаратуры. Тропикоустойчивое и всеклиматическое исполнение позволяет применять соединитель в аппаратуре, работающей в различных климатических зонах, включая районы с повышенной влажностью и температурой.

Совокупность параметров — стойкость к вибрации до 1000 Гц, до 500 циклов сочленения-расчленения и срок сохраняемости 15 лет — определяет область применения как ответственные узлы аппаратуры общего и специального назначения, где требуется надёжное электрическое соединение с малым уровнем переходного сопротивления и стабильной ёмкостью между контактами.

Комплектация и приёмка

Соединитель поставляется в заводской упаковке. Приёмка изделия — «5», год выпуска — 2015. Артикул товара — 20171, категория — 2РМД, производитель — Исеть.

При подборе ответной части и кабеля следует ориентироваться на тип корпуса 27, число контактов 7 и прямое исполнение патрубка под неэкранированный кабель. Перед монтажом рекомендуется сверить маркировку на корпусе изделия с расшифровкой обозначения, приведённой выше.
