Назначение разъема 2РМДТ27БПН7Ш5В1В

2РМДТ27БПН7Ш5В1В — это блочная вилка цилиндрического низкочастотного разъема производства АО «Завод Элекон». Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъем применяется там, где требуется надежное и устойчивое к внешним воздействиям электрическое соединение, и относится к категории 2РМД.

Конструкция блочной вилки позволяет устанавливать ее непосредственно на приборы и блоки аппаратуры, обеспечивая быстрый и удобный монтаж ответных частей. Благодаря резьбовому методу сочленения соединение получается прочным и виброустойчивым, что особенно важно для техники, работающей в жестких условиях эксплуатации.

Подтвержденные особенности и технические характеристики

Разъем имеет 7 контактов диаметром 1,5 мм. Контакты выполнены из латуни с серебряным покрытием, что обеспечивает низкое переходное сопротивление — не более 2,5 мОм. Для правильной ориентации при соединении предусмотрена одношпоночная поляризация, исключающая неправильную стыковку.

Корпус изготовлен из алюминиевого сплава с оксидным покрытием, изолятор — из карболита. Диаметр корпуса составляет 35 мм, высота — 62,5 мм. Монтаж электрический выполняется пайкой, механический — объемный. Метод сочленения — резьбовой.

• Номинальное напряжение: до 700 В.
• Ток на контакт: до 12 А, общий ток: до 70 А.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Вибрация: 1–5000 Гц с ускорением 50 g.
• Удары: до 500 g.
• Влажность: 98 процентов при плюс 40 градусах Цельсия.
• Ресурс: 500 соединений-расчленений.
• Срок хранения: до 15 лет.

Перечисленные параметры подтверждены для данной модели и определяют ее принадлежность к классу высоконадежных соединителей.

Применение и условия эксплуатации

Разъем 2РМДТ27БПН7Ш5В1В используется для надежных соединений в военной, авиационной и промышленной технике. Высокая вибро- и ударопрочность, устойчивость к широкому диапазону температур и повышенной влажности делают его пригодным для работы в составе ответственных систем, где предъявляются жесткие требования к стабильности электрического контакта.

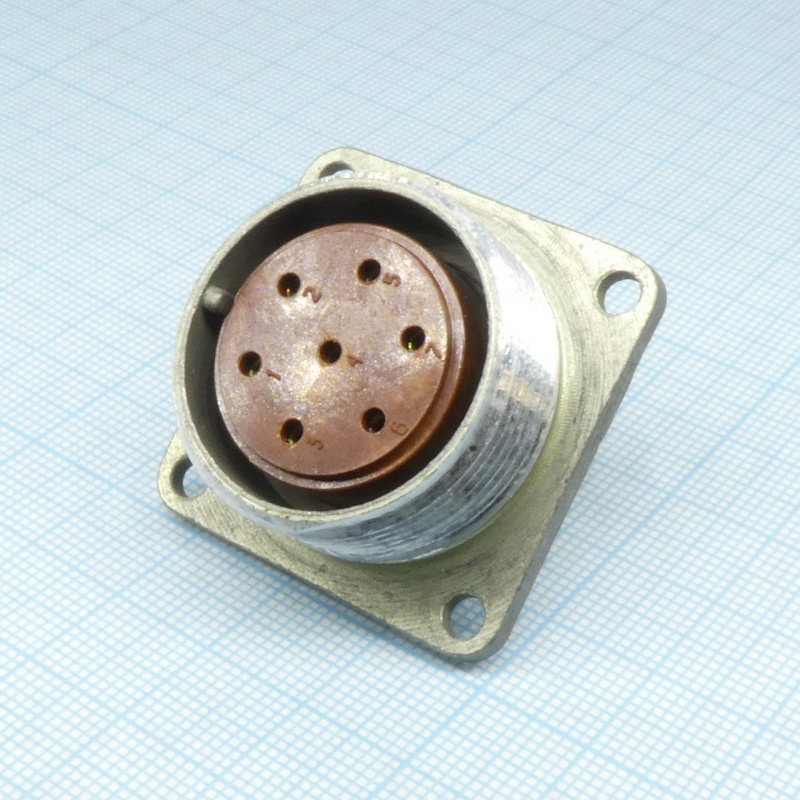

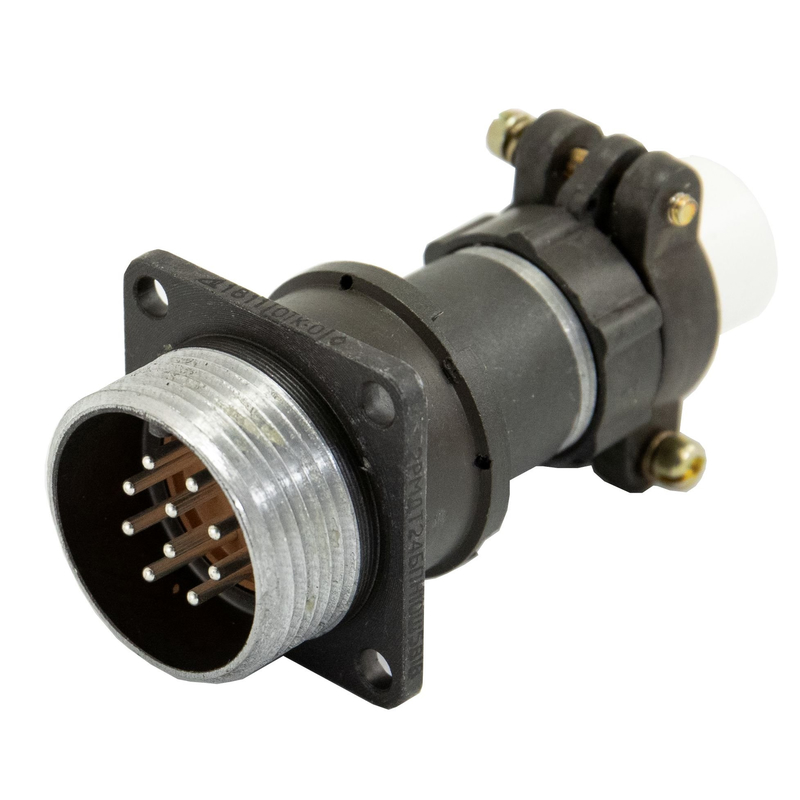

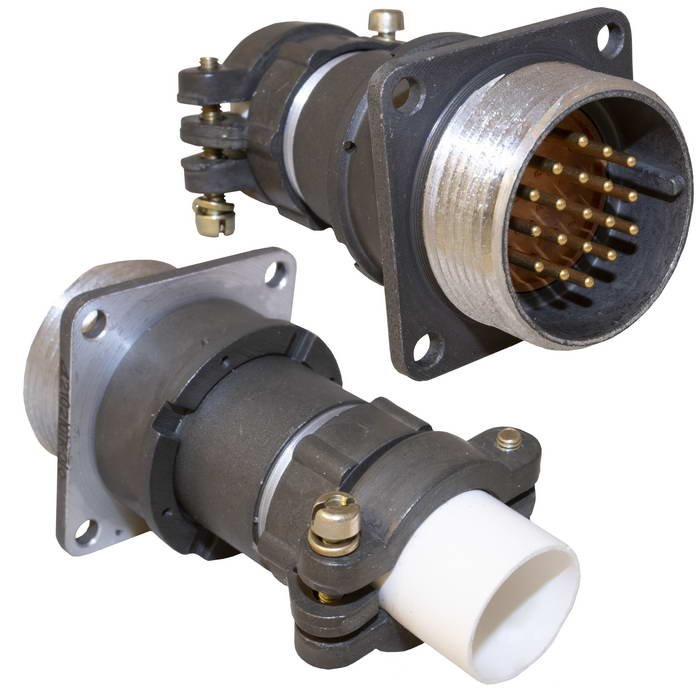

Типичный цилиндрический дизайн со штифтовыми контактами и прямым патрубком обеспечивает удобство монтажа и эксплуатации. Изделие подходит для применения в блоках и приборах, требующих частого сочленения и расчленения в пределах заявленного ресурса. Внешний вид разъема с виду спереди, сбоку и в сборе соответствует стандартному исполнению низкочастотных цилиндрических соединителей серии 2РМД.
