Назначение и область применения

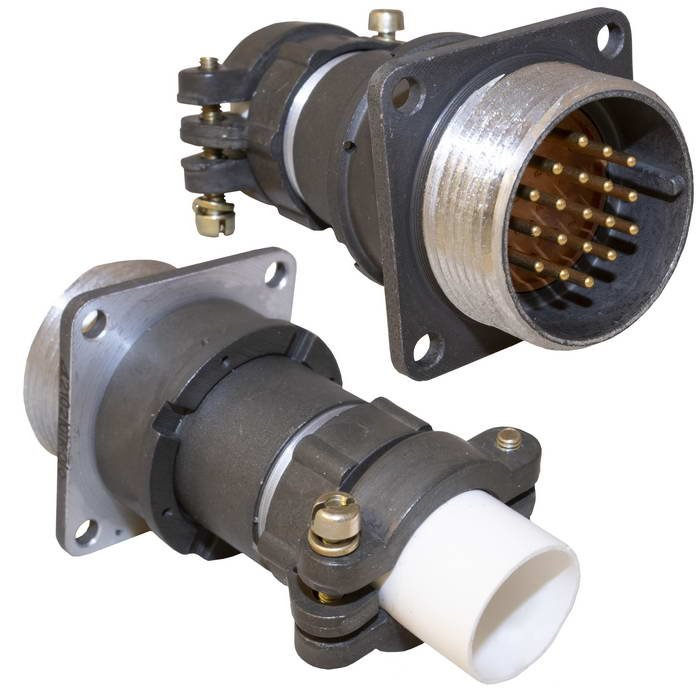

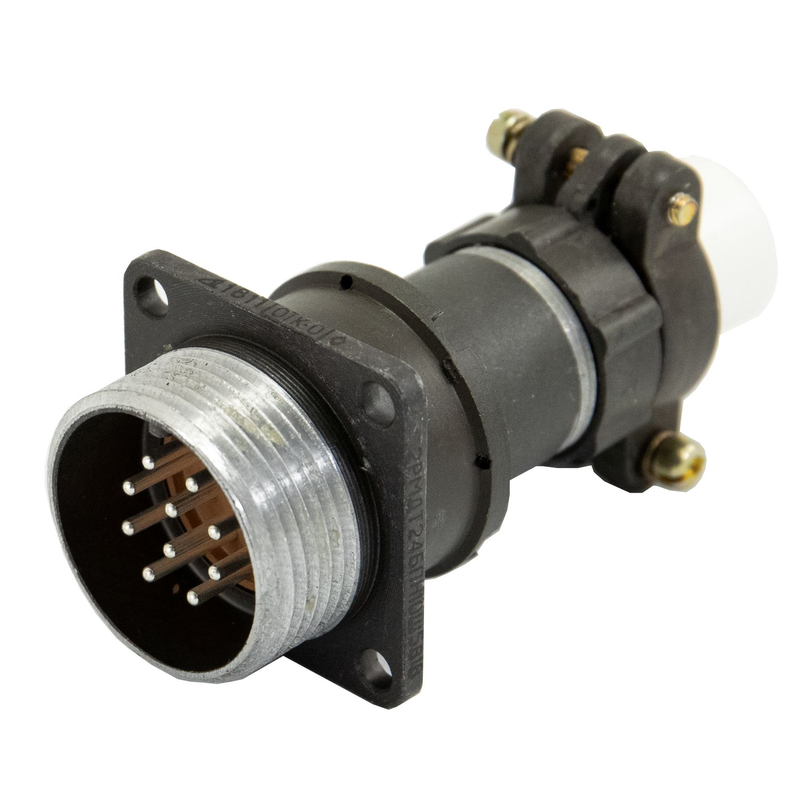

2РМДТ27БПН7Ш5В1В — цилиндрический низкочастотный разъём российского производства, входящий в категорию 2РМД. Изделие представляет собой блочную (приборную) вилку и предназначено для соединения электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц.

Разъём применяется в промышленной электронике, приборостроении и оборудовании, где требуется надёжное подключение с вибро- и ударостойкостью. Всеклиматическое исполнение по ТУ ГЕ0.364.126 допускает эксплуатацию в различных климатических условиях.

Конструкция и материалы

Корпус и изоляция

Корпус изготовлен из алюминиевого сплава с оксидированием, что обеспечивает стойкость к коррозии и механическим нагрузкам. Материал изолятора — карболит. Условный размер корпуса — 27, что соответствует цифрам в обозначении изделия.

Степень защиты — IP20. Сочленение с ответной частью резьбовое, шаг резьбы накидной гайки — M30х1,5, что обеспечивает плотную механическую фиксацию и устойчивость к вибрации.

Контактная система и монтаж

Вилка оснащена 7 контактами диаметром 1,5 мм. Контакты выполнены из латуни ЛС59-1 с серебряным покрытием (Ag), что снижает переходное сопротивление и повышает стабильность соединения. Монтаж — пайка с объёмной механической фиксацией проводников.

Технические характеристики

• Тип изделия: цилиндрический низкочастотный разъём, блочная (приборная) вилка.
• Количество контактов: 7.
• Диаметр контактов: 1,5 мм.
• Материал контактов: латунь ЛС59-1, покрытие серебряное (Ag).
• Материал корпуса: алюминиевый сплав с оксидированием.
• Материал изолятора: карболит.
• Условный размер корпуса: 27.
• Метод сочленения: резьбовой.
• Шаг резьбы накидной гайки: M30х1,5.
• Степень защиты: IP20.
• Рабочая частота: до 3 МГц.
• Монтаж: пайка с объёмной механической фиксацией.
• Исполнение: всеклиматическое, по ТУ ГЕ0.364.126.
• Страна производства: Россия.

Особенности эксплуатации

Резьбовое сочленение и объёмная механическая фиксация проводников делают разъём пригодным для работы в условиях вибрации и ударов. Конструкция рассчитана на соединение цепей постоянного и переменного тока в пределах указанной рабочей частоты.

Серебряное покрытие контактов и применение латуни ЛС59-1 обеспечивают стабильный электрический контакт при многократных сочленениях. Всеклиматическое исполнение расширяет область применения изделия в промышленной электронике и приборостроении.
