2РМДТ27БПН7Ш5В1В: блочная вилка для надёжных соединений в промышленной аппаратуре

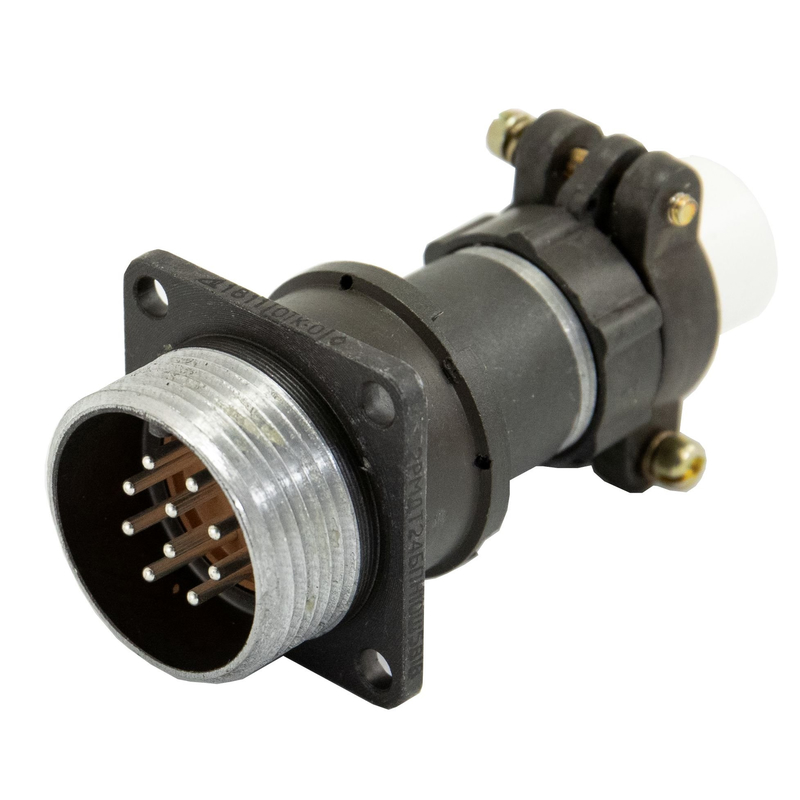

2РМДТ27БПН7Ш5В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, выполненный в виде приборной (блочной) вилки. Он предназначен для стационарного монтажа в корпусах оборудования и обеспечивает разъёмное подключение цепей постоянного и переменного тока в радиоэлектронной, измерительной, промышленной и специальной аппаратуре.

Конструкция с резьбовой фиксацией помогает сохранять стабильность электрического соединения при вибрационных и механических воздействиях. Исполнение с прямым патрубком рассчитано на подключение неэкранированного кабеля и удобно при внутреннем объёмном монтаже.

Основные характеристики

Параметры делают 2РМДТ27БПН7Ш5В1В подходящим для передачи питания и сигналов в многожильных кабельных линиях, где важны компактность, фиксированное положение контактов и защита от случайного рассоединения.

Конструктивные особенности

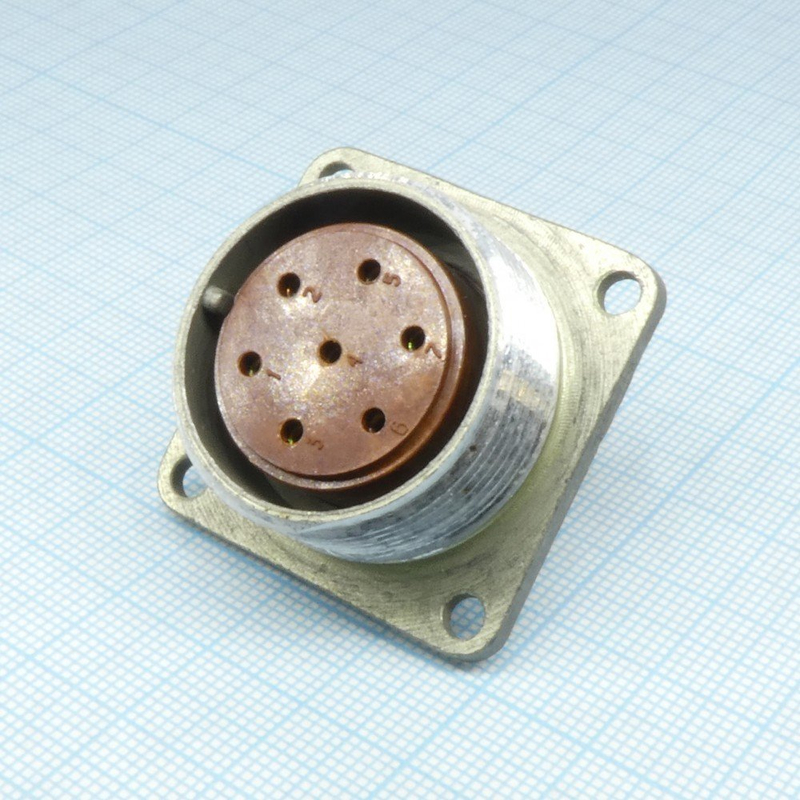

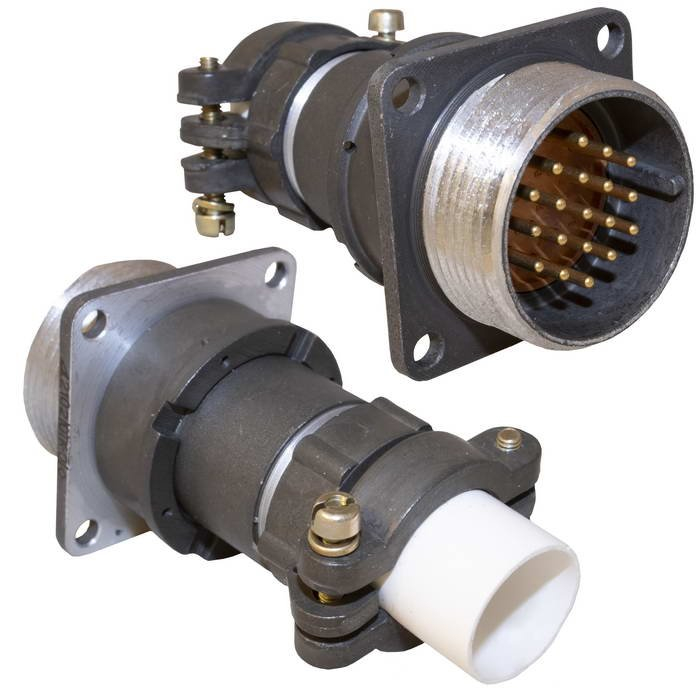

В основе изделия — металлический корпус условного размера 27 с блочным способом установки. Вилка монтируется на панель, стенку корпуса или приборный шкаф, формируя интерфейс подключения кабельной части ответного соединителя.

Контактная группа включает семь штыревых контактов диаметром 1,5 мм. Контакты изготовлены из латуни и имеют серебряное покрытие, что способствует снижению переходного сопротивления и поддержанию стабильного электрического контакта при многократных циклах коммутации.

Резьбовое сочленение является важной особенностью конструкции: после соединения частей разъёма фиксация выполняется механически, а одношпоночная поляризация предотвращает неправильную ориентацию при стыковке.

Электрические и эксплуатационные свойства

Вилка 2РМДТ27БПН7Ш5В1В рассчитана на работу в цепях постоянного и переменного тока частотой до 3 МГц. Для семиконтактного исполнения предельное рабочее напряжение составляет 700 В, а максимально допустимая нагрузка на отдельный контакт — 12 А.

Низкое переходное сопротивление — не более 2,5 мОм — важно для силовых и управляющих цепей, поскольку помогает уменьшать потери и нагрев в зоне контактного соединения. Ёмкость между контактами не превышает 6 пФ, что учитывается при применении разъёма в низкочастотных сигнальных цепях.

Изоляционная система соединителя характеризуется сопротивлением не менее 5000 МОм в нормальных климатических условиях. Электрическая прочность изоляции при рабочем напряжении 700 В подтверждается испытательным напряжением 2300 В.

Где применяется 2РМДТ27БПН7Ш5В1В

Блочная вилка может применяться в оборудовании, требующем быстрого и одновременно надёжного разъёмного подключения кабелей:

• В системах промышленной автоматики и управления

• В измерительных комплексах и испытательных стендах

• В источниках питания, преобразовательной технике и силовых шкафах

• В радиотехнических и электронных устройствах

• В аппаратуре связи и телемеханики

• В лабораторных, транспортных и специализированных приборах

• В системах, где необходима стойкость соединения к вибрации и механическим нагрузкам

Рабочий температурный диапазон для соединителей данного типа указывается от −60 до +100 °C, что расширяет возможности их применения в оборудовании с переменными климатическими условиями.

Что учитывать при монтаже

При проектировании соединения следует проверить соответствие ответной части по серии, габариту корпуса, числу и расположению контактов, типу контактной части и варианту поляризации. Важны также сечение проводников, допустимый ток для каждой цепи, способ заделки жил и условия эксплуатации оборудования.

Для сохранения ресурса соединителя необходимо исключать перекос при сочленении, загрязнение контактных поверхностей, чрезмерное усилие при затяжке резьбового соединения и превышение расчётных электрических нагрузок. Правильно подобранная ответная часть и корректный монтаж позволяют использовать преимущества 2РМДТ27БПН7Ш5В1В в составе долговечных и обслуживаемых электрических соединений.
