Назначение и область применения

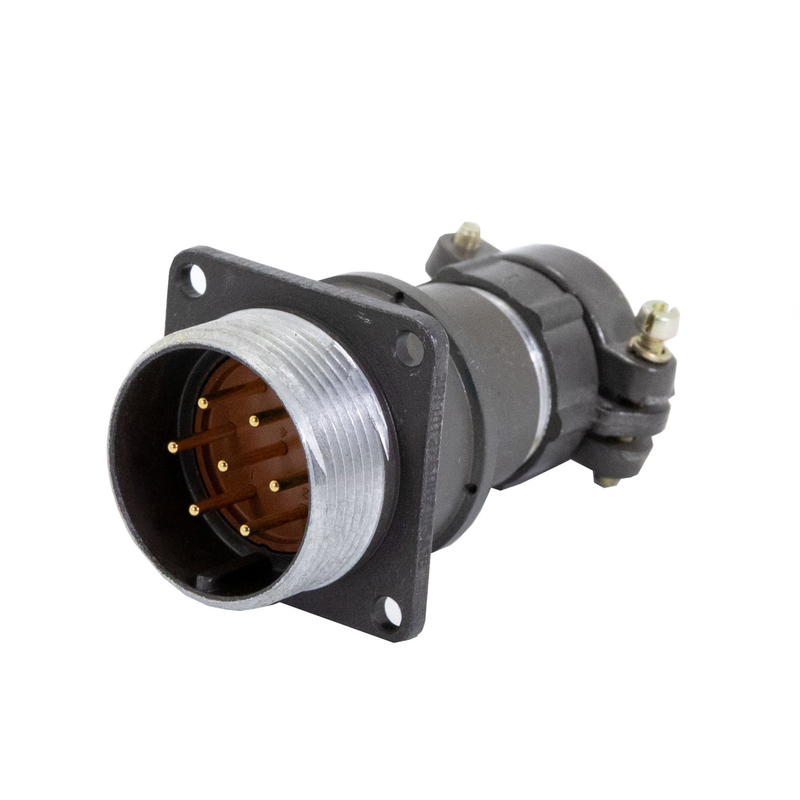

2РМДТ27БПН7Ш5А1В — это блочная вилка серии 2РМДТ, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель рассчитан на внутренний объёмный монтаж, то есть на установку внутри блока или прибора, а не на навесное крепление на панель.

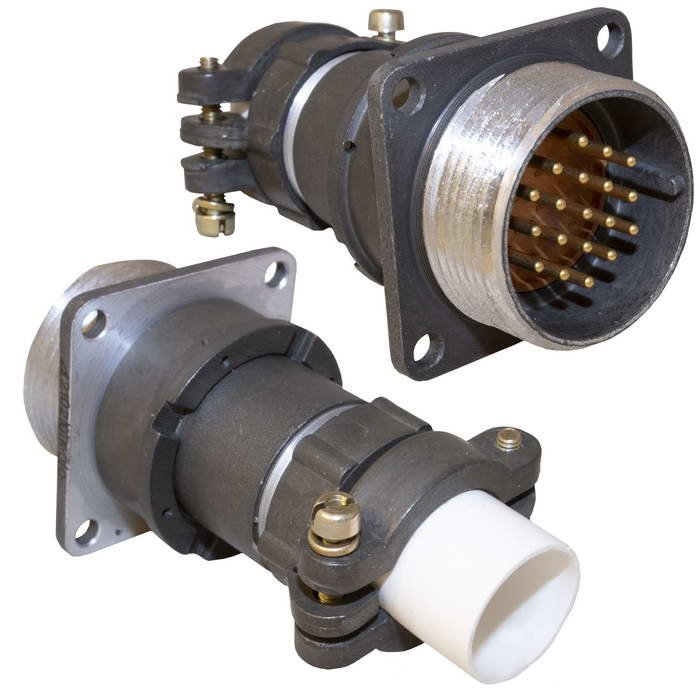

Конструкция включает прямой патрубок с гайкой под неэкранированный кабель. Такое исполнение применяется там, где требуется надёжное механическое крепление кабеля к корпусу соединителя без экранирующей оплётки, при повышенных требованиях к стойкости к вибрации и ударам.

Товар относится к категории 2РМД, артикул 2350. Производитель в данных о товаре не указан, краткое описание из каталога отсутствует.

Расшифровка обозначения

Маркировка соединителя построена по позиционному принципу и содержит полный набор конструктивных признаков изделия.

• 2РМДТ — тип соединителя.
• 27 — условный размер корпуса.
• Б — блочный тип корпуса.
• П — прямой тип патрубка.
• Н — гайка патрубка для неэкранированного кабеля.
• 7 — количество контактов.
• Ш — вилка (штыревая часть соединителя).
• 5 — все контакты диаметром 1,5 миллиметра.
• А — золотое покрытие контактов.
• 1 — теплостойкость до плюс 100 градусов Цельсия.
• В — всеклиматическое исполнение В2.1.

Электрические характеристики

• Токовая нагрузка на одиночный контакт — 12 ампер.
• Максимальная суммарная токовая нагрузка — 70 ампер.
• Максимальное рабочее напряжение — 700 вольт.
• Максимальное испытательное напряжение — 2300 вольт в нормальных условиях.
• Сопротивление контактов — не более 2,5 миллиома.
• Сопротивление изоляции — не менее 5000 мегаом.

Механические и климатические характеристики

Соединитель сохраняет работоспособность в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Всеклиматическое исполнение В2.1 означает пригодность к эксплуатации в разных климатических зонах.

Изделие выдерживает вибрацию в диапазоне от 1 герца до 5000 герц с ускорением 490 метров на секунду в квадрате, а также механический удар до 5000 метров на секунду в квадрате для одиночных ударов.

Ресурс и условия эксплуатации

• Минимальная наработка — 1000 часов.
• Максимальное количество сочленений-расчленений — 500 раз.
• Гарантийный срок хранения — 15 лет.

Сочетание семи контактов диаметром 1,5 миллиметра с золотым покрытием и высоких значений токовой нагрузки делает вилку 2РМДТ27БПН7Ш5А1В применимой для силовых и сигнальных линий внутри блоков аппаратуры. Монтаж выполняется объёмным способом с заделкой неэкранированного кабеля в прямом патрубке с гайкой.
