Назначение и область применения

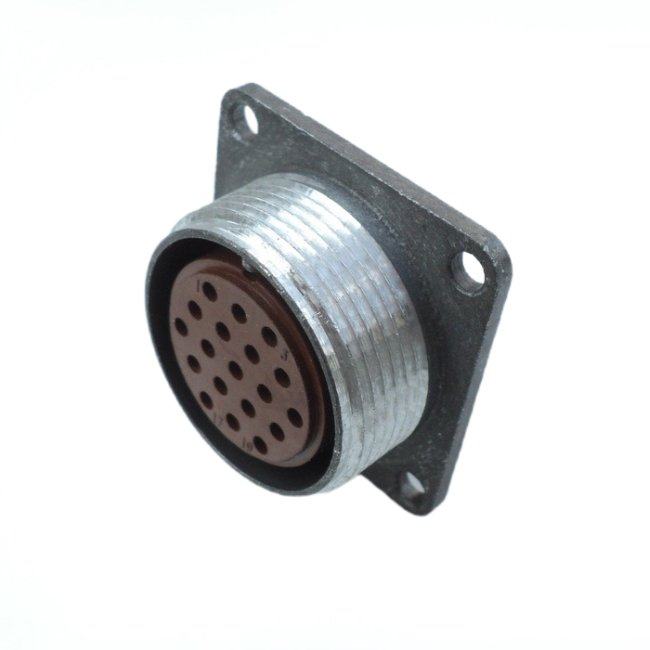

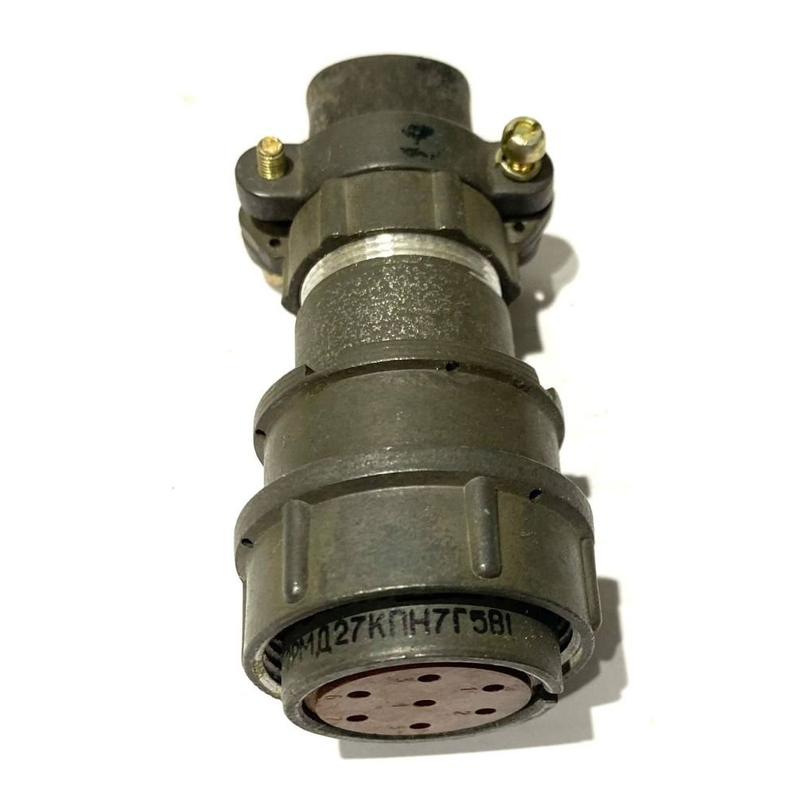

2РМДТ27БПН7Г5В1В — негерметичная цилиндрическая блочная розетка серии 2РМДТ, предназначенная для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для соединения цепей питания и сигналов в аппаратуре общего и промышленного назначения.

Розетка востребована в блоках питания, измерительных приборах и промышленных устройствах с низкочастотными линиями. Она подходит для эксплуатации во всеклиматическом исполнении при рядовых условиях (климатическое исполнение УХЛ и аналогичные), однако не предназначена для герметичных подводных или сильно агрессивных сред.

Технические характеристики

Основные параметры разъёма определяют его применимость в низкочастотной аппаратуре и цепях питания средней мощности.

• Количество контактов: 7 штук, диаметр каждого около 1,5 мм.
• Тип соединителя: цилиндрический низкочастотный, негерметичный, с резьбовым сочленением — вилка с резьбой завинчивается в розетку.
• Максимальное рабочее напряжение для варианта с 7 контактами: до 700 В постоянного или переменного тока.
• Номинальная токовая нагрузка: до 12 А на один контакт и до 70 А суммарно на весь разъём.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
• Электрическая прочность изоляции при напряжении 700 В: порядка 2300 В в течение нормированного времени, что гарантирует отсутствие пробоев при рабочих условиях.
• Внутренняя ёмкость между соседними контактами: не более 6 пФ, что допустимо для низкочастотных и широкополосных линий до 3 МГц.

Конструкция и материалы

Корпус выполнен из алюминиевого сплава приборного типа «Б», что обеспечивает достаточную механическую прочность и лёгкость при монтаже. Изолятор изготавливается из карболита или аналогичного термостойкого изоляционного материала, выдерживающего требуемое напряжение и токи.

Контакты выполнены из медного сплава с покрытием золото или серебро. Такое исполнение обеспечивает низкое переходное сопротивление — до 0,0025 Ом — и хорошую стойкость к окислению, что важно при длительной эксплуатации в составе промышленной аппаратуры.

Особенности монтажа и эксплуатации

Блочная розетка предполагает установку в стенку блока или панели с фиксацией гайкой либо фланцем. Провода и кабельные жилы подключаются к контактным выводам на тыльной стороне изделия.

Сочленение с вилкой резьбовое: оно обеспечивает надёжную фиксацию соединителя и компенсирует вибрации и натяжения подводящих кабелей. Такой тип соединения удобен для аппаратуры, где требуется стабильный электрический контакт при механических воздействиях.

Перед применением следует учитывать, что розетка негерметична, поэтому её не используют в средах с повышенной влажностью, прямым воздействием воды или агрессивных реагентов. Для рядовых условий в составе блоков питания, измерительных и промышленных устройств изделие подходит при соблюдении заявленных токовых и частотных режимов.

Краткое резюме

2РМДТ27БПН7Г5В1В — это семиконтактная блочная розетка серии 2РМДТ с резьбовым сочленением, рассчитанная на ток до 12 А на контакт, суммарно до 70 А, и напряжение до 700 В. Изделие предназначено для внутреннего монтажа в низкочастотных цепях до 3 МГц и применяется в блоках питания, измерительных приборах и промышленных устройствах. Артикул: 70136.
