Назначение разъема 2РМДТ27БПН7Г5В1В

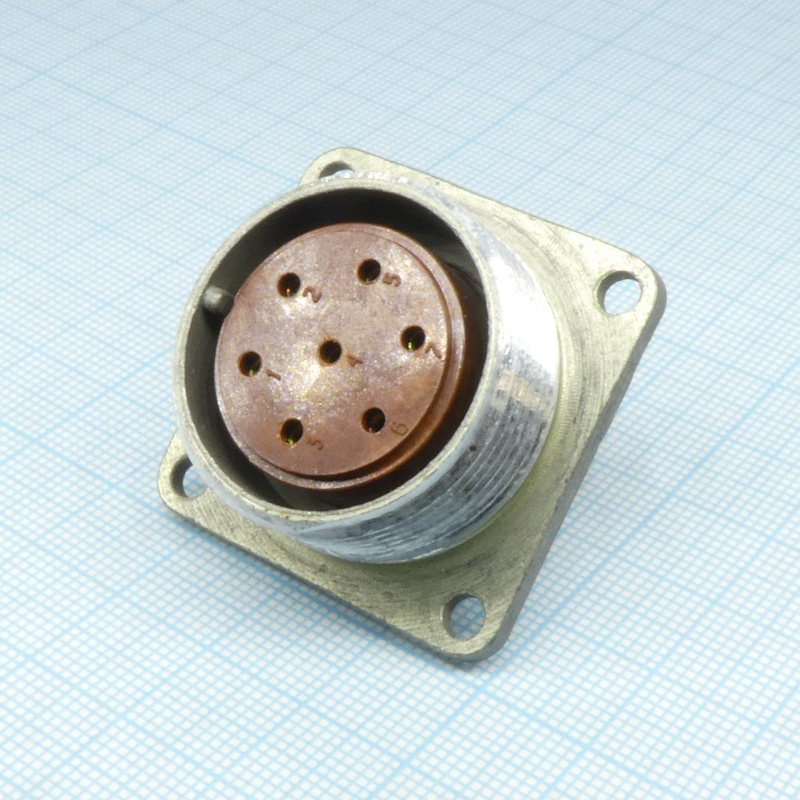

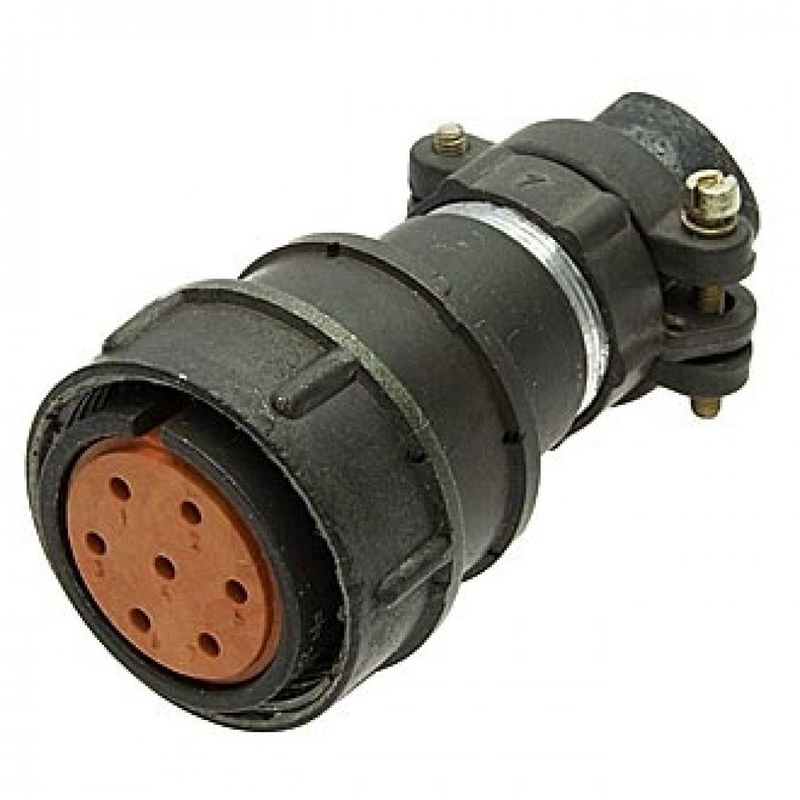

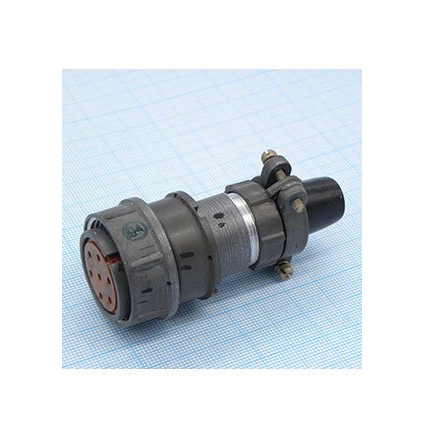

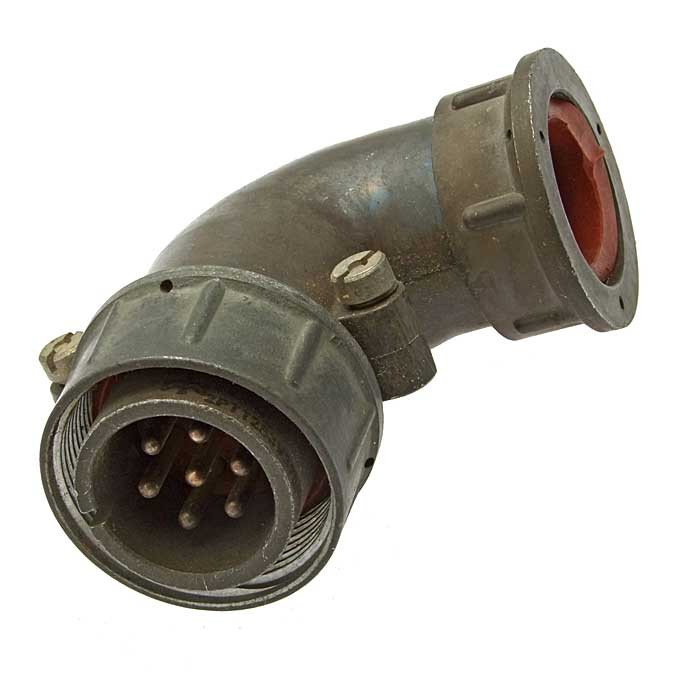

2РМДТ27БПН7Г5В1В «Элекон» — это цилиндрический низкочастотный приборный разъем (розетка) серии 2РМДТ, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие выпускается на казанском заводе «Элекон» и рассчитано на эксплуатацию в радиоэлектронной аппаратуре и промышленных изделиях общего назначения.

Основная задача данного разъема — обеспечение надежного и быстроразъемного соединения кабельных линий с приборами, блоками питания, панелями управления и другим электрооборудованием. Он применяется там, где требуются умеренные токи, повышенное напряжение и устойчивость к механическим и климатическим воздействиям.

Подтвержденные технические особенности

• Количество контактов — 7 штыревых контактов диаметром 1,5 мм.
• Максимальное рабочее напряжение — до 700 В постоянного или переменного тока.
• Максимальный рабочий ток — до 12 А на один контакт и порядка 70 А суммарно на весь разъем.
• Корпус розетки выполнен из алюминиевого сплава с оксидным покрытием серого цвета.
• Изолятор — карболит, контактная группа — латунные контакты с серебряным покрытием.
• Соединение резьбовое, шаг резьбы накидной гайки M30 на 1,5 мм.
• Рабочий диапазон температур — примерно от минус 60 °С до плюс 100 °С.
• Климатическое исполнение относится к типам В2.1, устойчивость к вибрациям, ударным нагрузкам и влажности до 98% при плюс 40 °С.
• Разъем не герметичный, рассчитан на многократные сочленения‑расчленения (порядка 500 циклов).

Материалы и конструкция

Корпус из алюминиевого сплава с оксидным покрытием обеспечивает механическую прочность и коррозионную стойкость. Латунные контакты с серебряным покрытием снижают переходное сопротивление и улучшают проводимость. Карболитовый изолятор сохраняет электроизоляционные свойства в широком диапазоне температур.

Резьбовое соединение с накидной гайкой M30 на 1,5 мм обеспечивает надежную фиксацию и защиту от самораскручивания при вибрациях, что особенно важно для промышленных и транспортных систем.

Условия эксплуатации

Разъем предназначен для работы в жестких климатических условиях. Диапазон температур от минус 60 °С до плюс 100 °С, устойчивость к вибрациям, ударным нагрузкам и высокой влажности позволяют применять его в составе оборудования, эксплуатируемого на открытом воздухе и в неотапливаемых помещениях.

Изделие не является герметичным, однако рассчитано на длительную наработку при номинальных нагрузках и многократные циклы сочленения‑расчленения.

Применение

2РМДТ27БПН7Г5В1В применяют для подключения кабельных линий к приборам, блокам питания, панелям управления и другому электрооборудованию, где требуется надежное и быстроразъемное соединение с умеренными токами и высоким напряжением.

Такой тип разъема типичен для промышленных и транспортных систем, а также для модернизации старых радио‑ и промышленных изделий, где сохраняется совместимость с классическими советскими и российскими сериями 2РМД и 2РМДТ.

Дополнительные сведения

Артикул: 50054. Категория: 2РМД. Производитель: Элекон. Год: 2017.
