2РМДТ27БПН7Г5В1В: надежный цилиндрический разъем для ответственных электрических соединений

2РМДТ27БПН7Г5В1В — малогабаритный низкочастотный цилиндрический соединитель, рассчитанный на применение в цепях постоянного и переменного тока. Разъем используется при внутреннем объемном монтаже, где важны стабильный электрический контакт, механическая прочность соединения и работоспособность в сложных климатических условиях.

Назначение разъема 2РМДТ27БПН7Г5В1В

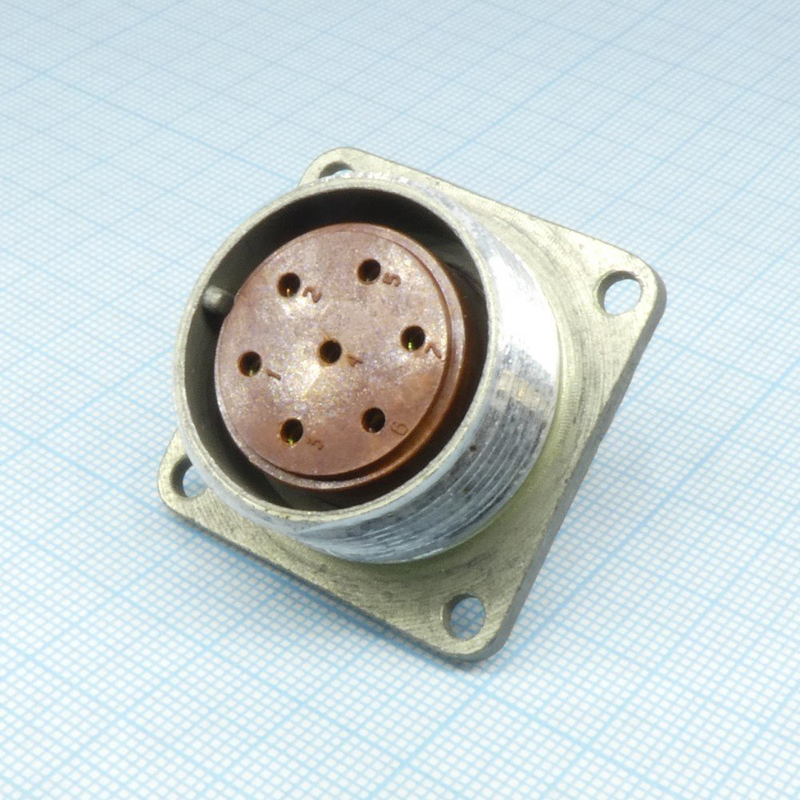

Модель относится к серии 2РМДТ — соединителям ручного сочленения с резьбовой фиксацией. Исполнение 2РМДТ27БПН7Г5В1В представляет собой блочную розетку с прямым патрубком для неэкранированного кабеля. Такая конструкция подходит для установки на оборудование, приборные панели и корпуса электротехнических устройств.

Разъем предназначен для передачи питания и электрических сигналов в оборудовании, работающем с постоянным током и переменным током частотой до 3 МГц. Резьбовой способ сочленения помогает надежно фиксировать пару «вилка—розетка», снижая риск случайного разъединения при вибрации, ударах или перемещении оборудования.

Ключевые характеристики

Указанные параметры делают 2РМДТ27БПН7Г5В1В решением для многоконтактных электрических соединений, где необходимо сочетать передачу заметной токовой нагрузки с надежной изоляцией между цепями.

Расшифровка маркировки

Маркировка изделия отражает его конструктивные и эксплуатационные особенности:

• 2РМДТ — серия цилиндрических малогабаритных соединителей.

• 27 — условный размер корпуса.

• Б — блочное исполнение, рассчитанное на установку на панель или корпус оборудования.

• ПН — прямой патрубок для неэкранированного кабеля.

• 7 — количество контактов.

• Г5 — сочетание контактов; в данном исполнении используются контакты диаметром 1,5 мм.

• В — серебряное покрытие контактов.

• 1 — теплостойкое исполнение с рабочей температурой до +100 °C.

• В — всеклиматическое исполнение для эксплуатации в различных условиях окружающей среды.

Эксплуатационные преимущества

Разъем 2РМДТ27БПН7Г5В1В рассчитан на работу при повышенной влажности, вибрационных нагрузках, механических ударах и заметных перепадах температуры. По приведенным техническим данным, соединитель сохраняет работоспособность при относительной влажности до 98%, выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц и допускает эксплуатацию при температурах от −60 до +100 °C.

Серебряное покрытие контактных элементов способствует низкому переходному сопротивлению. Одношпоночная поляризация корпуса упрощает правильную ориентацию при соединении, а резьбовое сочленение помогает обеспечить плотную механическую фиксацию.

Где применяется 2РМДТ27БПН7Г5В1В

Соединитель может использоваться в составе аппаратуры, где требуется компактное и прочное многоконтактное подключение:

• промышленного электрооборудования;

• систем автоматики и управления;

• измерительных и испытательных комплексов;

• приборостроительной техники;

• транспортных и специальных технических систем;

• оборудования, эксплуатируемого в условиях вибрации, влажности и температурных перепадов.

При выборе ответной части необходимо учитывать тип соединителя, контактную схему, исполнение корпуса, способ монтажа и требования конкретной электрической цепи. 2РМДТ27БПН7Г5В1В рассчитан на 7-контактную конфигурацию, поэтому для корректного сопряжения требуется совместимая вилка соответствующей серии и контактного сочетания.
