2РМДТ27БПН19Ш5В1В 2017г Элекон

Цена:

3250 ₽

В наличии: 86 шт.

Производитель: Элекон

Технические характеристики

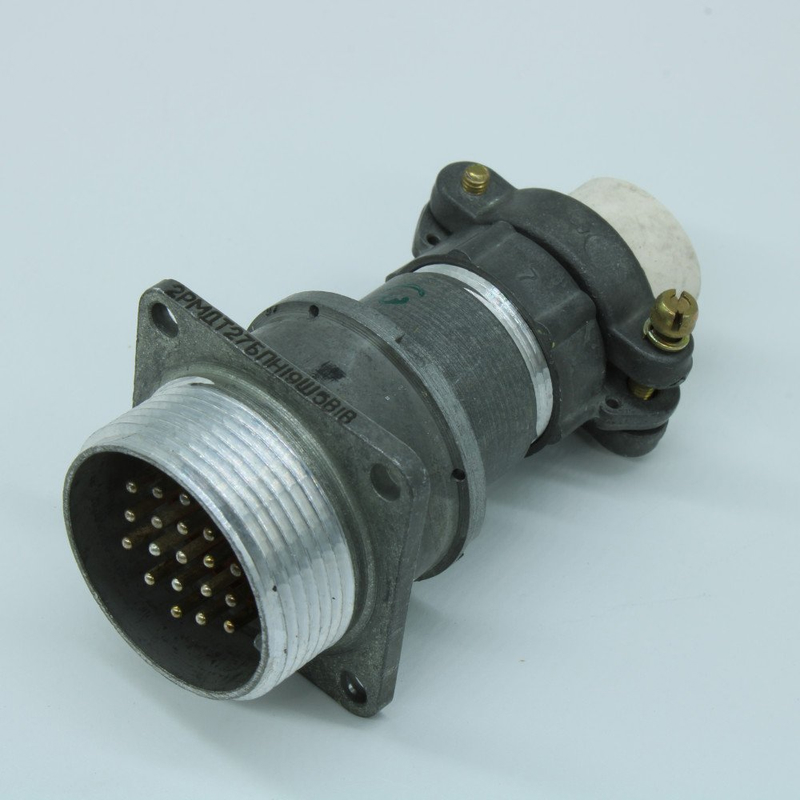

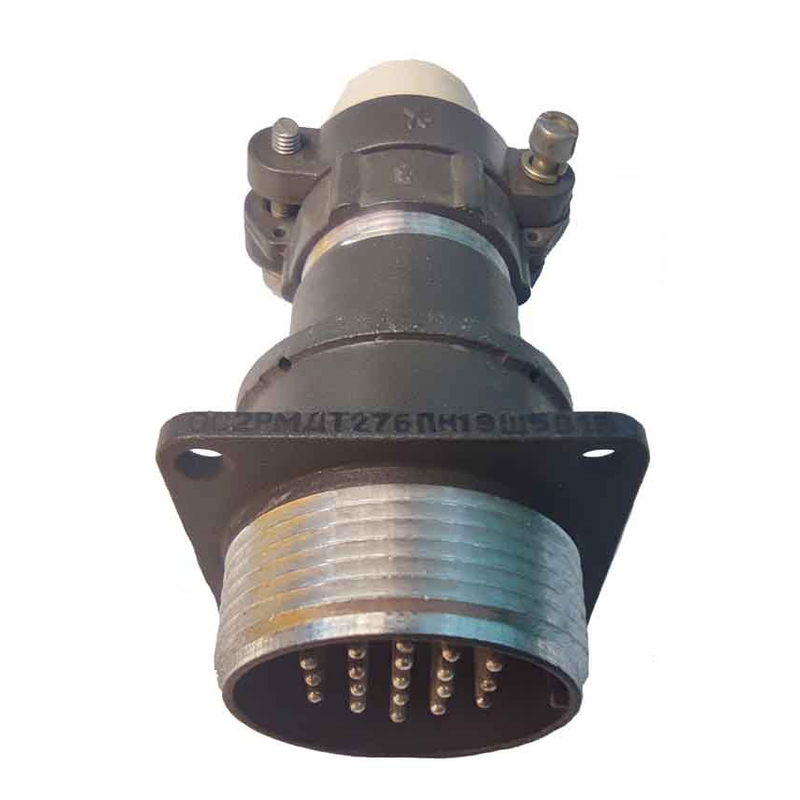

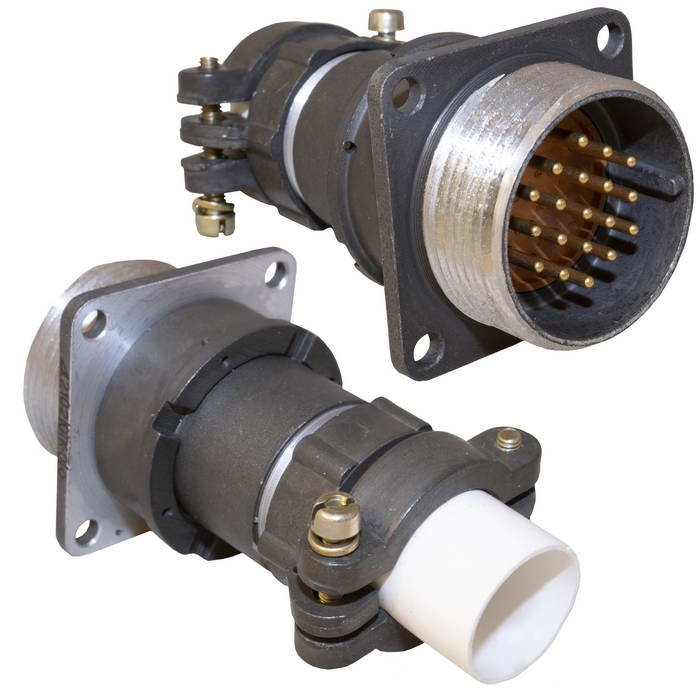

2РМДТ27БПН19Ш5В1В — это цилиндрический низкочастотный разъём производства компании «Элекон», относящийся к серии 2РМДТ. Он представляет собой блочную вилку приборного типа с прямым патрубком для неэкранированного кабеля.

Разъём имеет 19 контактов диаметром 1,5 мм, выполненных из латуни с серебряным покрытием (Ш5). Материал корпуса — алюминиевый сплав с оксидированием, изолятор — карболит, цвет корпуса серый, изолятора — коричневый. Габариты составляют 36×36×62,5 мм, масса около 47 г.

Работает в диапазоне температур от -60 до +100 °С, при влажности до 98% и давлении от 10⁻⁴ до 10⁵ Па (климатическое исполнение В2.1). Максимальное рабочее напряжение — 560 В, ток на контакт — до 7 А, на разъём — до 110 А. Сопротивление контактов не превышает 2,5 мОм, изоляции — 5000 МОм.

Выдерживает вибрацию 1–5000 Гц с ускорением 50 g, акустические шумы до 170 дБ, удары до 500 g. Ресурс — 500 соединений, наработка на отказ — до 175 000 часов при 80 °С. Предназначен для пайки на панель во внутренних цепях переменного и постоянного тока до 3 МГц.

Метод сочленения — резьбовой, поляризация — одношпоночная. Установочные размеры: отверстия диаметром 3,4 мм, расстояние между ними 29 мм. Контакты извлекаемые, есть втулка.

Описание

2РМДТ27БПН19Ш5В1В

2РМДТ27БПН19Ш5В1В: надежное соединение для промышленной электроники

Разъем 2РМДТ27БПН19Ш5В1В относится к серии круглых электрических соединителей, применяемых в оборудовании, где особенно важны стабильность контакта, механическая прочность и устойчивость к внешним воздействиям. Такие решения востребованы в промышленной автоматике, системах управления, измерительной технике, транспорте и специализированных электронных комплексах.

Конструкция разъема рассчитана на создание компактного и надежного интерфейса между кабельными линиями, модулями и отдельными узлами оборудования. Исполнение серии 2РМДТ традиционно выбирают для задач, в которых соединение должно сохранять работоспособность при вибрациях, циклических подключениях и эксплуатации в сложной производственной среде.

Особенности исполнения 2РМДТ27БПН19Ш5В1В

Маркировка 2РМДТ27БПН19Ш5В1В указывает на конкретную конфигурацию разъема в рамках серии. При подборе таких изделий важно учитывать тип сочленения, конструкцию корпуса, количество и расположение контактов, вариант монтажа, исполнение хвостовика и требования к защите соединения.

К ключевым особенностям круглых разъемов этого класса относятся:

Прочный корпус, рассчитанный на механические нагрузки.
Надежная фиксация при соединении ответных частей.
Удобная идентификация контактов при монтаже и обслуживании.
Компактное размещение нескольких электрических цепей в одном соединительном узле.
Возможность применения в кабельных сборках и стационарных панельных установках.
Стабильная передача сигналов и питания при соблюдении условий эксплуатации.

Где применяется разъем 2РМДТ27БПН19Ш5В1В

Соединители серии 2РМДТ используют в тех случаях, когда обычные бытовые разъемы не обеспечивают необходимой стойкости и надежности. Модель 2РМДТ27БПН19Ш5В1В может применяться при производстве, ремонте и модернизации электронных систем различного назначения.

Типовые области использования включают:

Промышленные шкафы управления и автоматизированные линии.
Контрольно-измерительные приборы и испытательные комплексы.
Системы связи, телеметрии и передачи управляющих сигналов.
Электрооборудование для транспорта и специальной техники.
Кабельные жгуты, распределительные блоки и модульные устройства.
Оборудование, эксплуатируемое в условиях вибрации, пыли и перепадов температуры.

На что обратить внимание при подборе

Для корректного выбора разъема 2РМДТ27БПН19Ш5В1В необходимо сверять полную маркировку изделия с технической документацией на оборудование и ответную часть соединения. Даже небольшое различие в исполнении может повлиять на совместимость, способ установки или распайку контактов.

Перед монтажом рекомендуется проверить:

Соответствие ответной части разъема.
Нумерацию, схему и назначение контактов.
Тип кабеля и допустимое сечение проводников.
Способ крепления и требования к герметизации.
Условия температуры, влажности, вибрации и загрязнения.
Необходимость экранирования или защиты от электромагнитных помех.

Значение для надежности оборудования

Использование подходящего соединителя напрямую влияет на отказоустойчивость всей системы. Разъем 2РМДТ27БПН19Ш5В1В помогает организовать разъемное подключение оборудования без ухудшения качества электрического контакта и без усложнения технического обслуживания.

Правильно подобранный и смонтированный разъем упрощает замену модулей, диагностику кабельных линий и проведение плановых работ. Для промышленных и специализированных систем это особенно важно: надежное соединение снижает риск простоев, нестабильной работы оборудования и повреждения электрических цепей.
