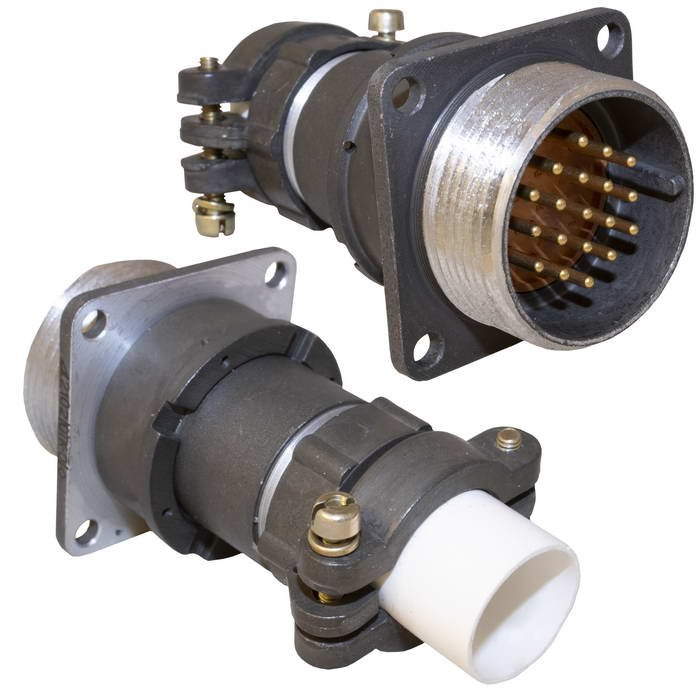

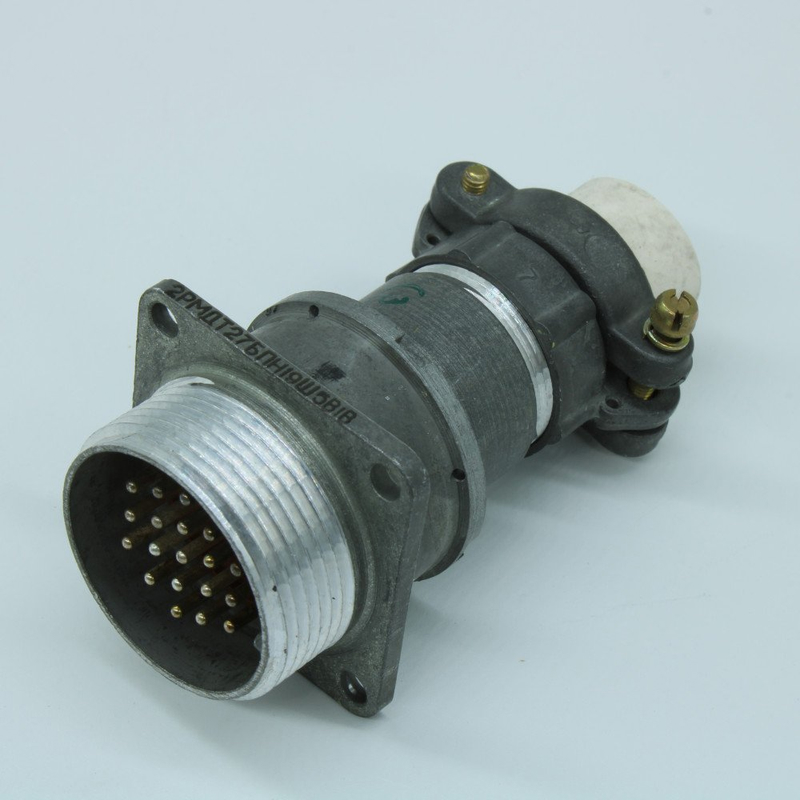

2РМДТ27БПН19Ш5В1В — это цилиндрический низкочастотный разъём серии 2РМДТ (Казань, Россия). примерно в 2014–2015 годах (приёмка ОТК).

Описание

Это приборная вилка с внутренним объёмным монтажом, предназначенная для электрических цепей постоянного и переменного тока (частотой до 3 МГц).

Имеет 19 контактов, размещённых в карболитовом основании и металлическом корпусе. Контакты штыревые (вилка).

Конструктивно относится к негерметичным соединителям с резьбовым соединением, обеспечивающим надёжное соединение.

Характеристики

• Номинальное напряжение: до 560 В (действующее значение) для переменного тока или до 700 В для постоянного тока.
• Рабочий ток: до 1,5 А на каждый контакт (для данной контактной группы).
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях) и не менее 50 МОм (при повышенной влажности).
• Диаметр корпуса: Соответствует типоразмеру 27, обеспечивая стандартные монтажные размеры для панельного крепления.
• Покрытие контактов: Обычно серебряное или золотое для обеспечения низкой контактной сопротивления и коррозионной стойкости.
• Количество сочленений-расчленений: Не менее 500 циклов.
• Виброустойчивость: Выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 1000 Гц с ускорением до 490 м/с² (50g).
• Ударопрочность: Устойчив к многократным ударам с ускорением до 1000 м/с² (100g) и одиночным ударам до 5000 м/с² (500g).
• Рабочая температура: От -60 до +100 °C.
• Вид монтажа: Внутренний объёмный монтаж (пайка).
• Климатическое исполнение: Всеклиматическое (В), что гарантирует надёжную работу в различных условиях окружающей среды.

завод и период

Производитель — АО « завод Элекон», указан в каталогах поставщиков за 2014–2026 годы.

Приёмка ОТК отмечена для партий 14–15 годов выпуска. ​

Применение

Используется в промышленной электронике, приборостроении и аппаратуре для надёжного соединения цепей с вибрацией и ударами (диапазон частот 1–1000 Гц, ускорение до 490 м/с²).

Подходит для любого рабочего положения в условиях от -60 до +100 °C. ​

Типичные области применения

• Системы автоматизации и управления: Для подключения датчиков, исполнительных механизмов, блоков управления в производственном оборудовании.
• Измерительная аппаратура: В различных приборах для сбора и обработки данных, где требуется стабильное электрическое соединение.
• Радиоэлектронная аппаратура: В стационарных и переносных устройствах, работающих в широком температурном диапазоне.
• Транспортные средства (некритические системы): В электронных блоках железнодорожного транспорта, морских судов или спецтехники, где предъявляются высокие требования к вибро- и ударостойкости.
• Специальная техника: В оборудовании, требующем повышенной надёжности при механических нагрузках, но не герметичности.
