Назначение и область применения

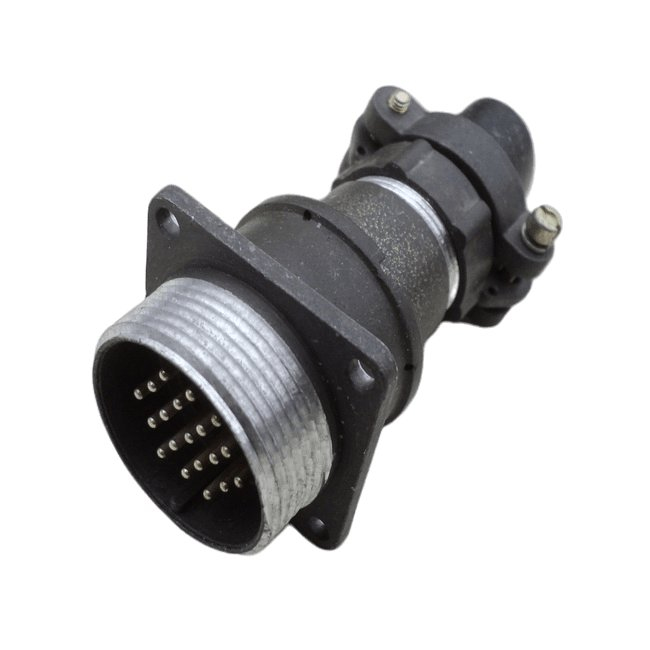

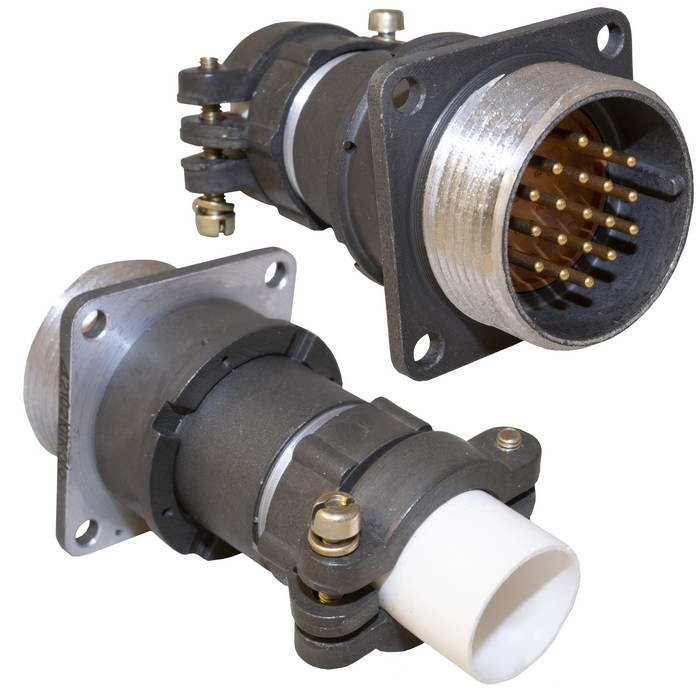

Соединитель 2РМДТ27БПН19Ш5А1В — цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надежное электрическое соединение при повышенных требованиях к стойкости к внешним воздействиям.

Разъем относится к категории 2РМД и поставляется под артикулом 2344. Исполнение корпуса — блочное (приборное), что позволяет устанавливать соединитель непосредственно на корпус прибора или блока аппаратуры.

Конструктивные особенности

Корпус соединителя имеет условный размер 27. Патрубок выполнен прямым и предназначен для неэкранированного кабеля. Сочетание контактов — все контакты диаметром 1,5 мм, общее количество контактов — 19. Контакты имеют покрытие из золота, что снижает переходное сопротивление и повышает стабильность соединения при длительной эксплуатации.

Сочленение частей разъема резьбовое, поляризация корпусов одношпоночная. Такое сочетание обеспечивает плотную фиксацию ответных частей и исключает неправильную стыковку.

Технические характеристики

• Тип соединителя: 2РМДТ
• Условный размер корпуса: 27
• Тип корпуса: блочный (приборный)
• Тип патрубка: прямой
• Тип гайки патрубка: для неэкранированного кабеля
• Количество контактов: 19
• Сочетание контактов: все контакты диаметром 1,5 мм
• Покрытие контактов: золото
• Теплостойкость: до плюс 100 градусов Цельсия
• Климатическое исполнение: всеклиматическое (В2.1)

Электрические параметры

• Токовая нагрузка на одиночный контакт: 7 А
• Максимальная суммарная токовая нагрузка на соединитель: 110 А
• Максимальное рабочее напряжение: 560 В (или 700 В в зависимости от типономинала)
• Максимальное испытательное напряжение: 1850 В в нормальных условиях
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 1000 МОм

Механические и эксплуатационные параметры

• Сочленение: резьбовое
• Поляризация корпусов: одношпоночная
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия
• Минимальная наработка: 1000 часов
• Максимальное количество сочленений-расчленений: 500 раз
• Гарантийный срок хранения: 15 лет

Условия эксплуатации

Соединитель устойчив к повышенной влажности, вибрациям и механическим ударам. Это делает его пригодным для использования в сложных условиях эксплуатации, включая аппаратуру, работающую при низких и высоких температурах в пределах указанного диапазона.

Всеклиматическое исполнение В2.1 подтверждает возможность применения изделия в различных климатических зонах. Резьбовое сочленение и одношпоночная поляризация обеспечивают надежное механическое соединение и сохранение электрических параметров при многократных перестыковках в пределах заявленного ресурса.
