Назначение

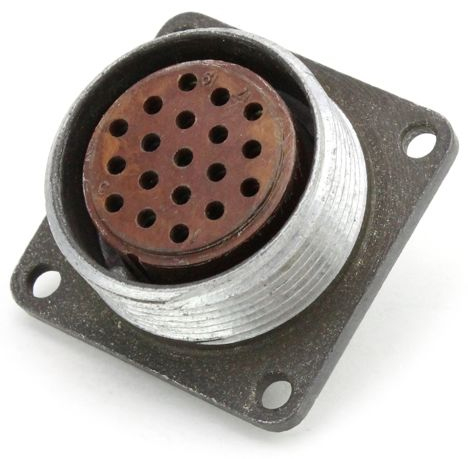

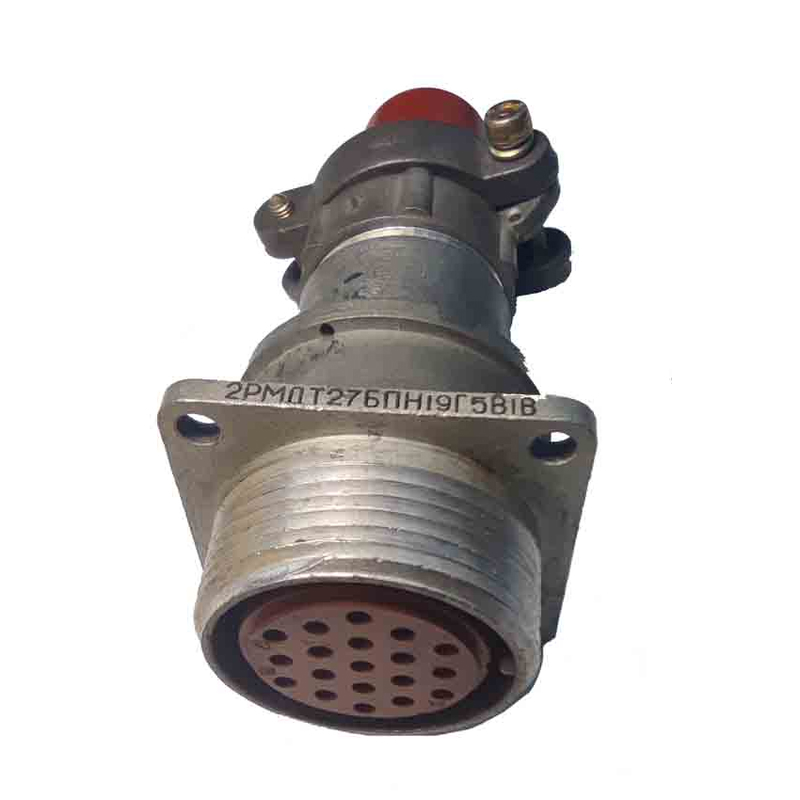

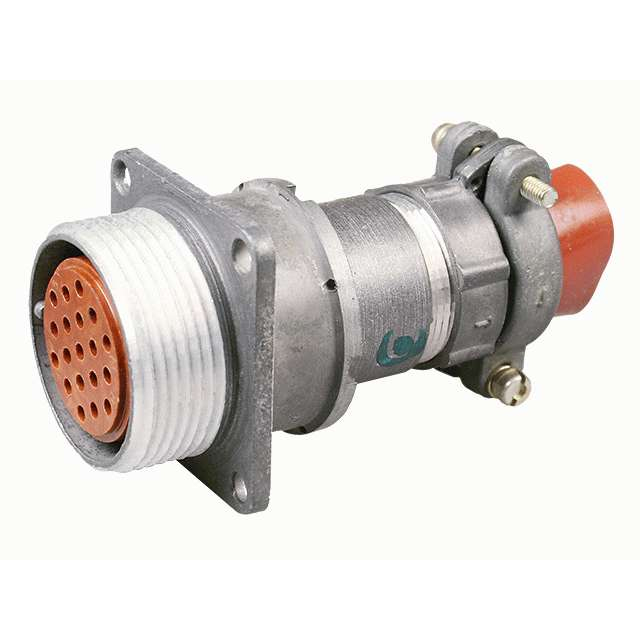

2РМДТ27БПН19ГВ1В «5» — цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМДТ. Изделие предназначено для соединения и разъединения цепей постоянного и переменного тока с частотой до 3 МГц.

Конструктивное исполнение — вилка приборная (блочная) с прямым патрубком, 19 контактами и серебряным покрытием контактной части. Тропикоустойчивый вариант серии 2РМД рассчитан на работу в тяжёлых климатических условиях и применяется во внутреннем монтаже аппаратуры.

Расшифровка обозначения

• 2РМДТ — тип соединителя, тропикоустойчивый вариант серии 2РМД.
• 27 — условный размер корпуса, посадочный диаметр 27 мм.
• Б — блочный (приборный) корпус.
• П — прямой патрубок.
• Н — неэкранированный кабель.
• 19 — количество контактов.
• ГВ — покрытие контактов серебром (или аналог).
• 1В — исполнение с резьбовой фиксацией.

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение: до 560–700 В.
• Токовая нагрузка на контакт: от 4 до 7 А.
• Суммарная токовая нагрузка на соединитель: до 110–260 А в зависимости от контактов диаметром 1,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: не более 6 пФ.
• Электрическая прочность изоляции: до 2300 В амплитудного значения.

Стойкость к механическим воздействиям

• Вибрация: диапазон 1–10000 Гц, ускорение до 490–1000 м/с².
• Удары: до 5000 м/с².
• Линейное ускорение: до 2000 м/с².

Условия эксплуатации

Климатическое исполнение — УХЛ2.1 либо всеклиматическое. Рабочий диапазон температур от минус 60 до плюс 100–180 °C. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 133 Па и в тропических условиях.

• Минимальная наработка: 1000 часов.
• Число циклов сочленения и расчленения: до 500.
• Срок хранения: 15 лет.

Монтаж и применение

Монтаж объёмный, пайкой, для внутреннего использования в аппаратуре. Соединитель устанавливается на приборной части блока и обеспечивает резьбовую фиксацию ответной части.

Приёмка

Для данной позиции указана приёмка «5».
