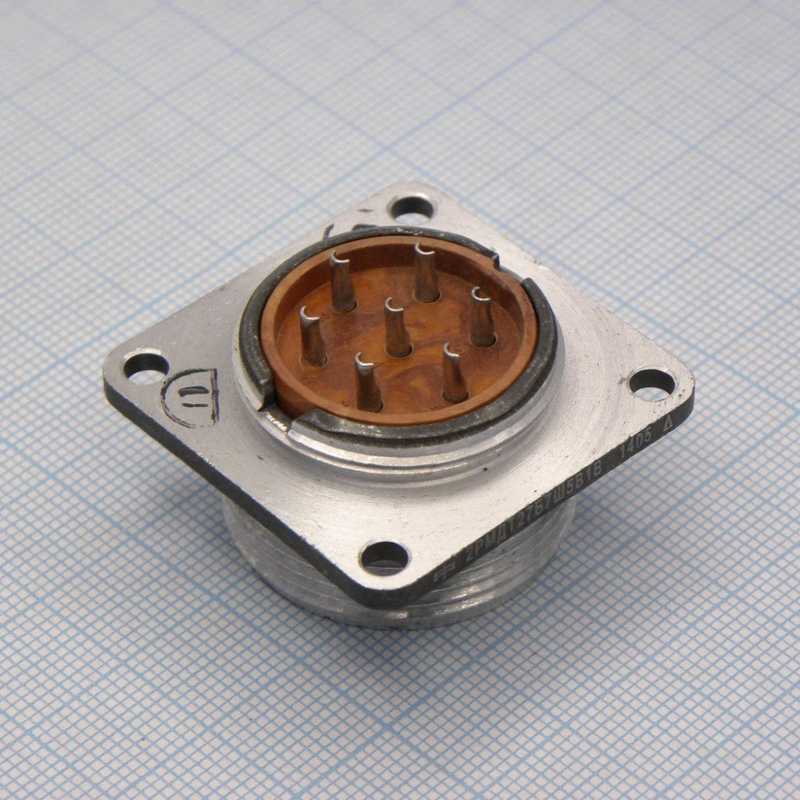

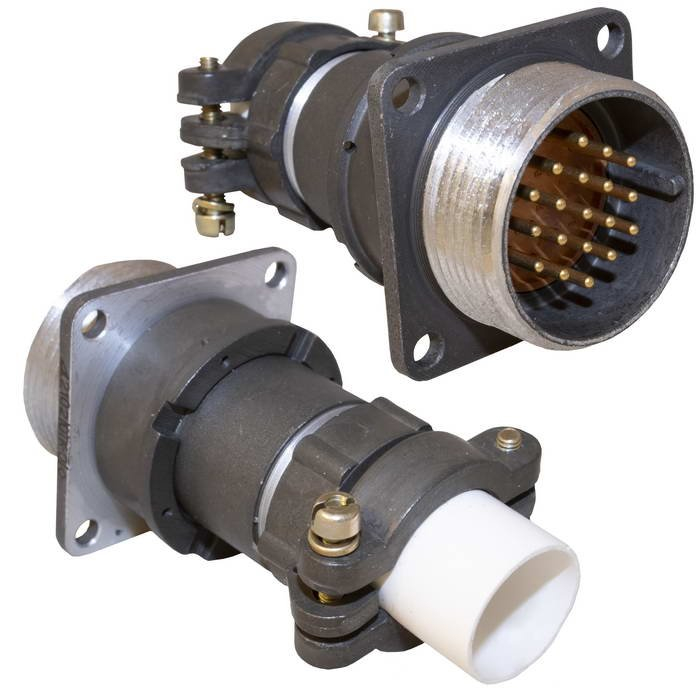

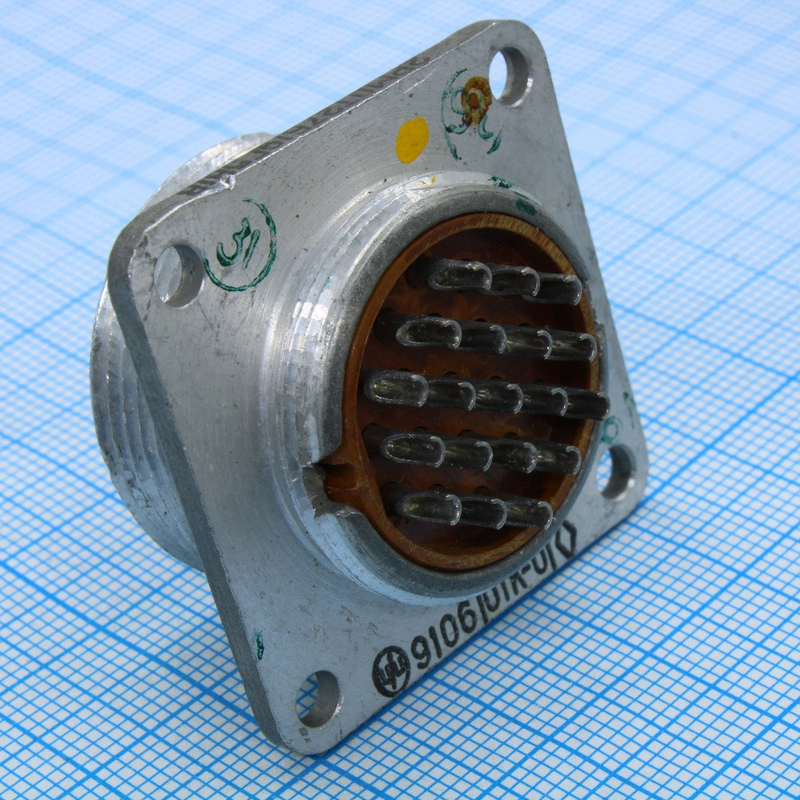

2РМДТ27БПН19Г5В1В Элекон

Цена: ПОД ЗАКАЗ

В наличии: 348 шт.

2021(2023) 1: 348 шт

Производитель: Элекон

Технические характеристики

2РМДТ27БПН19Г5В1В Элекон

Разъем 2РМДТ27БПН19Г5В1В производства «Элекон» — это цилиндрический негерметичный блочный разъем низкочастотного типа, рассчитанный на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц. В основном используется для внутреннего монтажа в блоках и панелях, реже в кабельных цепях.

Тип и назначение

Обозначение 2РМДТ говорит о цилиндрическом соединителе серии 2РМ с выполнением для блочного (панельного) монтажа, низкочастотном исполнении.
Предназначен для соединения многожильных проводов или кабелей в стационарных и мобильных устройствах: радиоэлектронная аппаратура, промышленное оборудование, средства связи.

Конструкция и габариты

Условный номер размера корпуса — 27, что соответствует типовому диаметру корпуса около 35 мм и высоте около 60–65 мм (для аналогичных 2РМД27‑исполнений).
Корпус обычно выполнен из карболита или аналогичного диэлектрика, а металлические части — с оксидным или прочим защитным покрытием, что обеспечивает хорошую механическую прочность и устойчивость к внешним воздействиям.

Контакты и электрические параметры

Количество контактов — 19, размещены в круглом гнездовом изоляторе; тип контактных пар обычно соответствует типовым 2РМД‑рядам (диаметр контактов порядка 1,5 мм).
Максимальное рабочее напряжение порядка нескольких сотен вольт (до ~500–560 В), токовая нагрузка на одиночный контакт около 7 А, суммарный ток по всем контактам достигает десятков ампер, что позволяет использовать разъем в относительно ответственных силовых и сигнальных цепях.

Исполнение и условия эксплуатации

Обозначение в конце «Г5В1В» указывает на климатическое исполнение (например, для умеренного климата, рядовое исполнение без специальных защит) и тип контактных пар.
Разъем рассчитан на работу в нормальных климатических условиях: температурный диапазон обычно от минус 60 до плюс 70–125 °C в зависимости от ТУ и конкретного партии, сопротивление изоляции не менее нескольких тысяч МОм.

Мы можем сравнить этот разъем с близкими по типу 2РМД27КПН19Г5В1 или дать примеры схем включения и типичных применений.

Описание

Назначение разъема 2РМДТ27БПН19Г5В1В

Разъем 2РМДТ27БПН19Г5В1В производства завода «Элекон» представляет собой цилиндрический негерметичный блочный соединитель низкочастотного типа. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основное применение — внутренний монтаж в блоках, панелях и стойках радиоэлектронной аппаратуры, реже — подключение кабельных цепей.

Обозначение 2РМДТ указывает на принадлежность к серии цилиндрических разъемов 2РМ в исполнении для блочного (панельного) монтажа. Такие соединители применяются для соединения многожильных проводов и кабелей в стационарных и мобильных устройствах: промышленном оборудовании, средствах связи, измерительной и радиотехнической аппаратуре.

Конструкция и габариты

Условный номер размера корпуса — 27. Для аналогичных исполнений серии 2РМД27 типовой диаметр корпуса составляет около 35 мм, а высота — примерно 60–65 мм. Корпус изготавливается из карболита или аналогичного диэлектрика, металлические детали имеют защитное покрытие, что обеспечивает механическую прочность и устойчивость к внешним воздействиям.

Внутри корпуса размещен круглый гнездовой изолятор с контактами. Конструкция рассчитана на блочный монтаж, то есть установку непосредственно на панель или в блок аппаратуры.

Электрические параметры и контакты

Количество контактов — 19. Тип контактных пар соответствует типовым рядам серии 2РМД, диаметр контактов — порядка 1,5 мм. Основные электрические характеристики:

максимальное рабочее напряжение — до 500–560 В;
токовая нагрузка на одиночный контакт — около 7 А;
суммарный ток по всем контактам достигает десятков ампер;
сопротивление изоляции — не менее нескольких тысяч МОм.

Такие параметры позволяют использовать разъем в относительно ответственных силовых и сигнальных цепях низкочастотного диапазона.

Условия эксплуатации и исполнение

Обозначение Г5В1В в конце наименования указывает на климатическое исполнение и тип контактных пар. Разъем рассчитан на работу в нормальных климатических условиях. Температурный диапазон эксплуатации — обычно от минус 60 до плюс 70–125 градусов Цельсия в зависимости от технических условий и конкретной партии.

Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях повышенной влажности, агрессивных сред или при прямом воздействии воды. Монтаж выполняется в составе блоков и панелей, защищенных от внешней среды.

Применение

Разъем 2РМДТ27БПН19Г5В1В востребован в следующих областях:

Радиоэлектронная аппаратура — соединение блоков и модулей.
Промышленное оборудование — коммутация цепей управления и сигнализации.
Средства связи — подключение многожильных кабелей.
Измерительная техника — передача сигналов низкой частоты.

Благодаря 19 контактам и допустимой токовой нагрузке разъем подходит для цепей, где требуется одновременная передача нескольких сигналов и питания. При подборе аналогов стоит учитывать близкий по типу разъем 2РМД27КПН19Г5В1, однако полная взаимозаменяемость определяется конкретными техническими условиями.
