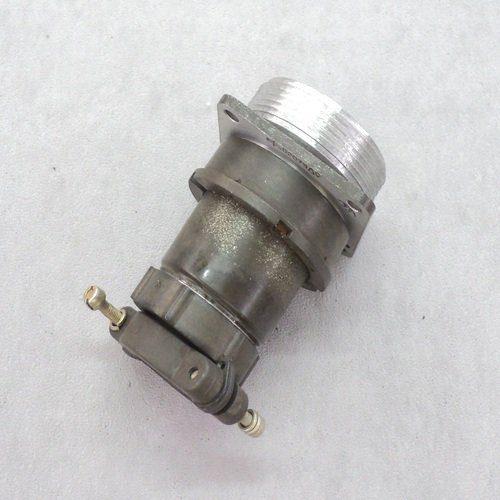

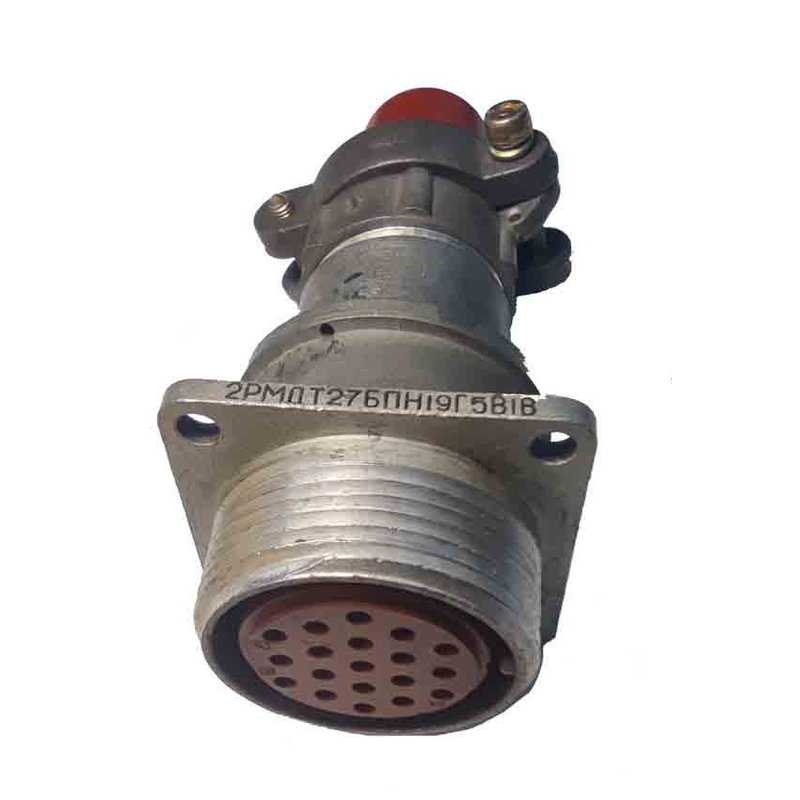

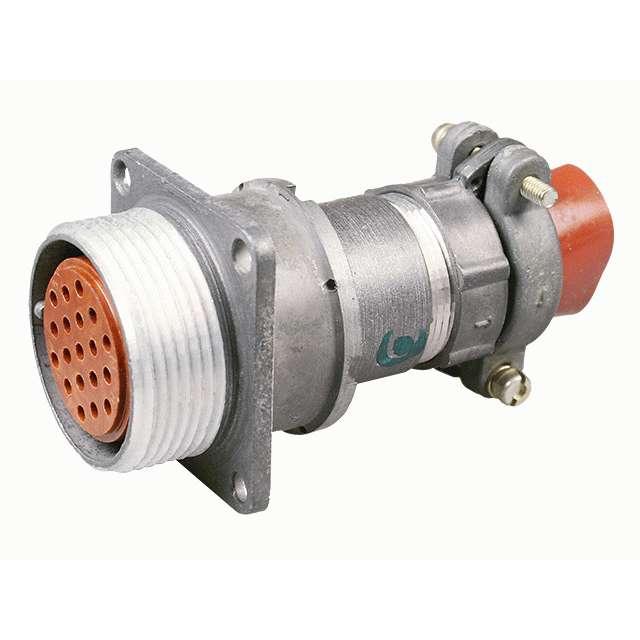

2РМДТ27БПН19Г5В1В: приборная розетка для надежного соединения электрических цепей

Разъем 2РМДТ27БПН19Г5В1В — цилиндрический низкочастотный соединитель серии 2РМДТ, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре, приборах, блоках управления и другом оборудовании. Исполнение ориентировано на формирование надежного многоконтактного соединения цепей постоянного и переменного тока с резьбовой фиксацией ответной части.

Назначение разъема

Модель 2РМДТ27БПН19Г5В1В применяется там, где необходимы компактность, устойчивость соединения к механическим воздействиям и четкая поляризация при стыковке. Такие соединители используют в составе аппаратуры общего и специального назначения, в системах автоматики, измерительной технике, телекоммуникационном и промышленном оборудовании.

Разъем относится к негерметичному тропикоустойчивому исполнению. Он рассчитан на работу во всеклиматических условиях внутреннего размещения, что делает его практичным вариантом для оснащения функциональных узлов и приборных панелей.

Расшифровка маркировки

Обозначение 2РМДТ27БПН19Г5В1В отражает конструктивное исполнение изделия:

Таким образом, 2РМДТ27БПН19Г5В1В представляет собой приборную розетку на 19 контактов с прямым патрубком, рассчитанную на подключение неэкранированного кабеля.

Технические особенности

Ключевой особенностью модели является резьбовое сочленение. Оно предотвращает случайное разъединение ответных частей при вибрации, перемещении оборудования и регулярной эксплуатации. Одношпоночная поляризация корпуса помогает выполнить подключение в корректном положении.

Для 19-контактного исполнения характерны следующие параметры:

• До 19 контактов диаметром 1,5 мм.

• Рабочее напряжение — до 560 В для исполнений с 19 контактами.

• Допустимая токовая нагрузка на один контакт — до 7 А.

• Суммарная токовая нагрузка — до 110 А.

• Рабочая частота цепей переменного тока — до 3 МГц.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Контактное сопротивление — не более 0,0025 Ом.

• Диапазон рабочих температур — от −60 до +100 °C.

• Ресурс сочленений и расчленений — до 500 циклов.

• Подсоединение проводников выполняется пайкой.

Серебряное покрытие контактов способствует стабильному электрическому контакту. Прямой патрубок с гайкой рассчитан на организацию аккуратного ввода неэкранированного кабеля в конструкцию оборудования.

Где применяется 2РМДТ27БПН19Г5В1В

Приборная розетка 2РМДТ27БПН19Г5В1В востребована при создании и обслуживании оборудования, в котором требуется разъемное многоконтактное соединение. Типичные задачи включают:

• Подключение кабельных сборок к приборным блокам и корпусам.

• Коммутацию силовых, управляющих и сигнальных цепей.

• Оснащение панелей управления, измерительных комплексов и шкафов автоматики.

• Ремонт и модернизацию радиоэлектронной аппаратуры.

• Использование в оборудовании, работающем при вибрационных и климатических нагрузках.

Пример: такая розетка может устанавливаться на корпусе электронного блока, а ответная кабельная часть соединителя обеспечивает быстрое и фиксированное подключение жгута из 19 проводников.

Что учитывать при монтаже

Перед установкой необходимо сопоставить исполнение розетки с ответной частью по серии, размеру корпуса, расположению и количеству контактов, контактной схеме и варианту сочленения. Для модели 2РМДТ27БПН19Г5В1В важно использовать совместимую вилку с соответствующей конфигурацией контактов и поляризацией.

Пайку следует выполнять с соблюдением требований к качеству соединений и температурному режиму. В технических описаниях серии указывается ограничение на количество перепаек контактов — не более трех. Это позволяет сохранить надежность контактной группы в ходе монтажа и ремонта.

2РМДТ27БПН19Г5В1В — функциональное решение для приборного подключения многожильных неэкранированных кабелей, где важны механическая фиксация, удобство обслуживания и устойчивость электрического соединения.
