2РМДТ27БПН19Г5В1В 2026г

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМДТ27БПН19Г5В1В — это российский цилиндрический низкочастотный электрический соединитель (разъём) ряда 2РМД, предназначеный для соединения электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.

Этот разъём используется для соединения и разъединения цепей постоянного и переменного тока с частотой до 3 МГц, прежде всего в узлах и блоках РЭА, включая системы специального и военного назначения. Соединитель рассчитан на работу в условиях повышенных механических нагрузок (вибрация, удары, перепады давления и температуры).

По структуре обозначения:

2РМДТ — тип соединителя ряда 2РМД с климатическим исполнением «В» (широкий диапазон окружающих условий).
27 — условный размер корпуса.
Б — приборное (аппаратное) исполнение корпуса розетки.
ПН — негерметичный приборный разъём с накидной гайкой (розетка).
19 — количество контактов в разъёме.
Г5 — тип контактной группы (по схеме контактов).
В1В — покрытия контактов (чаще серебро/золото) и исполнение по температуре до +100 °C.

Для 19‑контактного варианта этого ряда типичны:

максимальное рабочее напряжение — до 560 В (амплитудное);
максимальный ток на один контакт — до 7 А;
суммарный ток на соединитель — до 110 А;
сопротивление контактов — не более порядка 0,0025 Ом;
сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Соединитель выполнен для внутреннего монтажа и рассчитан на работу в широком диапазоне температур, порядка от −60 до +100 °C, а смена температур может доходить до примерно −60…+150 °C. Устройство стойко к вибрации (диапазон частот 1–5000 Гц, ускорение до около 490 м/с²), одиночным и многократным механическим ударам, а также к пониженному и повышенному атмосферному давлению.

Описание

2РМДТ27БПН19Г5В1В

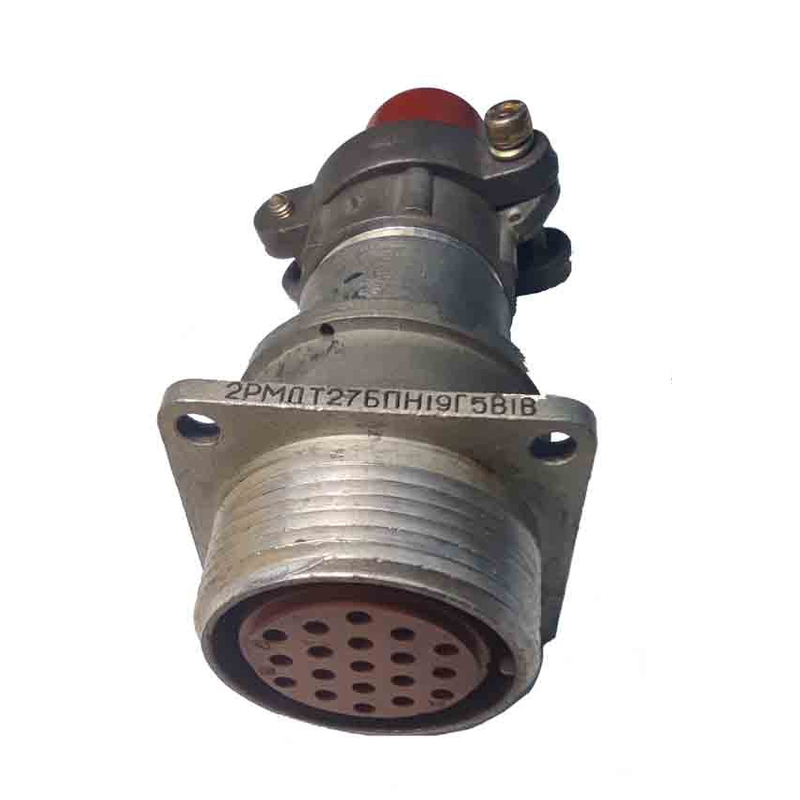

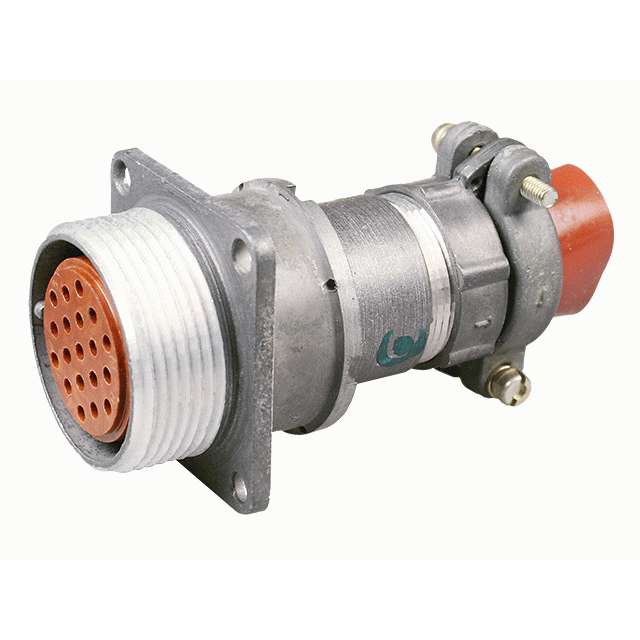

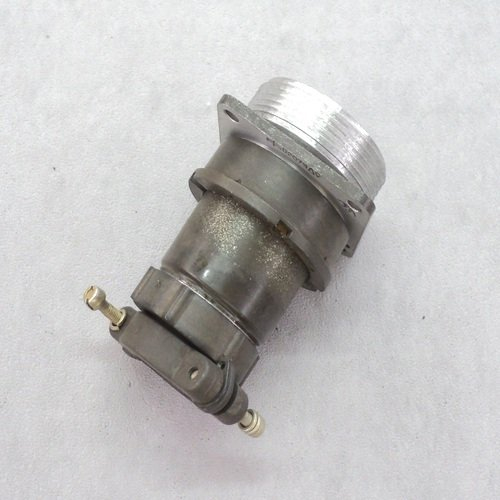

2РМДТ27БПН19Г5В1В: приборная розетка для надежного соединения электрических цепей

Разъем 2РМДТ27БПН19Г5В1В — цилиндрический низкочастотный соединитель серии 2РМДТ, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре, приборах, блоках управления и другом оборудовании. Исполнение ориентировано на формирование надежного многоконтактного соединения цепей постоянного и переменного тока с резьбовой фиксацией ответной части.

Назначение разъема

Модель 2РМДТ27БПН19Г5В1В применяется там, где необходимы компактность, устойчивость соединения к механическим воздействиям и четкая поляризация при стыковке. Такие соединители используют в составе аппаратуры общего и специального назначения, в системах автоматики, измерительной технике, телекоммуникационном и промышленном оборудовании.

Разъем относится к негерметичному тропикоустойчивому исполнению. Он рассчитан на работу во всеклиматических условиях внутреннего размещения, что делает его практичным вариантом для оснащения функциональных узлов и приборных панелей.

Расшифровка маркировки

Обозначение 2РМДТ27БПН19Г5В1В отражает конструктивное исполнение изделия:

Фрагмент маркировки	Значение
2РМДТ	Серия малогабаритных цилиндрических низкочастотных соединителей
27	Условный размер корпуса
Б	Блочное, или приборное, исполнение корпуса
П	Прямой патрубок
Н	Гайка патрубка для неэкранированного кабеля
19	Количество контактов
Г	Розетка
5	Контактная схема с контактами диаметром 1,5 мм
В	Серебряное покрытие контактов
1	Теплостойкость до 100 °C
В	Всеклиматическое исполнение

Таким образом, 2РМДТ27БПН19Г5В1В представляет собой приборную розетку на 19 контактов с прямым патрубком, рассчитанную на подключение неэкранированного кабеля.

Технические особенности

Ключевой особенностью модели является резьбовое сочленение. Оно предотвращает случайное разъединение ответных частей при вибрации, перемещении оборудования и регулярной эксплуатации. Одношпоночная поляризация корпуса помогает выполнить подключение в корректном положении.

Для 19-контактного исполнения характерны следующие параметры:

До 19 контактов диаметром 1,5 мм.
Рабочее напряжение — до 560 В для исполнений с 19 контактами.
Допустимая токовая нагрузка на один контакт — до 7 А.
Суммарная токовая нагрузка — до 110 А.
Рабочая частота цепей переменного тока — до 3 МГц.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Контактное сопротивление — не более 0,0025 Ом.
Диапазон рабочих температур — от −60 до +100 °C.
Ресурс сочленений и расчленений — до 500 циклов.
Подсоединение проводников выполняется пайкой.

Серебряное покрытие контактов способствует стабильному электрическому контакту. Прямой патрубок с гайкой рассчитан на организацию аккуратного ввода неэкранированного кабеля в конструкцию оборудования.

Где применяется 2РМДТ27БПН19Г5В1В

Приборная розетка 2РМДТ27БПН19Г5В1В востребована при создании и обслуживании оборудования, в котором требуется разъемное многоконтактное соединение. Типичные задачи включают:

Подключение кабельных сборок к приборным блокам и корпусам.
Коммутацию силовых, управляющих и сигнальных цепей.
Оснащение панелей управления, измерительных комплексов и шкафов автоматики.
Ремонт и модернизацию радиоэлектронной аппаратуры.
Использование в оборудовании, работающем при вибрационных и климатических нагрузках.

Пример: такая розетка может устанавливаться на корпусе электронного блока, а ответная кабельная часть соединителя обеспечивает быстрое и фиксированное подключение жгута из 19 проводников.

Что учитывать при монтаже

Перед установкой необходимо сопоставить исполнение розетки с ответной частью по серии, размеру корпуса, расположению и количеству контактов, контактной схеме и варианту сочленения. Для модели 2РМДТ27БПН19Г5В1В важно использовать совместимую вилку с соответствующей конфигурацией контактов и поляризацией.

Пайку следует выполнять с соблюдением требований к качеству соединений и температурному режиму. В технических описаниях серии указывается ограничение на количество перепаек контактов — не более трех. Это позволяет сохранить надежность контактной группы в ходе монтажа и ремонта.

2РМДТ27БПН19Г5В1В — функциональное решение для приборного подключения многожильных неэкранированных кабелей, где важны механическая фиксация, удобство обслуживания и устойчивость электрического соединения.
