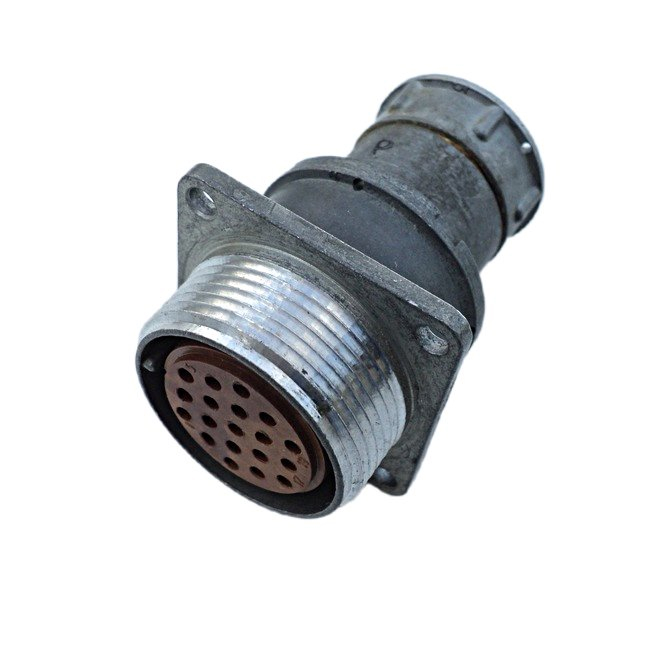

Назначение разъёма 2РМДТ27БПЭ7ШВ1В

2РМДТ27БПЭ7ШВ1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ производства предприятия «Лтава». Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до примерно 3 МГц. Разъём применяется в составе радиоэлектронной аппаратуры: в приборах, стационарных и мобильных устройствах, где требуется надёжное разъёмное сочленение кабеля с блоком или между отдельными узлами.

Серия 2РМДТ относится к соединителям с резьбовым типом сочленения и одношпоночной поляризацией корпусов. Такое исполнение обеспечивает плотную фиксацию ответных частей и исключает ошибку при стыковке: поляризующий шпон входит в соответствующий паз только при правильном взаимном положении вилки и розетки.

Подтверждённые особенности конструкции

Маркировка изделия содержит сведения об исполнении и типе контактов. Ниже перечислены характеристики, следующие непосредственно из обозначения и описания товара.

• Тип изделия — вилка; буквенное обозначение «Ш» в маркировке указывает именно на это исполнение.
• Корпус исполнения «Б» — приборный вариант.
• Количество контактов — 7.
• Диаметр контактов соответствует сочетанию «5» и составляет 1,5 мм.
• Индекс «ПЭ» обозначает исполнение с патрубком для кабеля.
• Сочетание «5В1В» определяет исполнение и тип контактов.
• Серия 2РМДТ предполагает резьбовое сочленение и одношпоночную поляризацию корпусов.
• Контакты, как правило, имеют серебряное или серебросодержащее покрытие, что обеспечивает хорошую электропроводность и устойчивость к окислению.
• Рабочий диапазон температур — примерно от минус 60 до плюс 100 градусов Цельсия.
• Изделие относится к всеклиматическому исполнению.
• Разъём предназначен для неэкранированных или экранированных кабелей в зависимости от модификации.

Сочетание приборного корпуса, семи контактов диаметром 1,5 мм и патрубка для кабеля делает соединитель удобным для монтажа кабельных линий внутри аппаратуры и на её корпусе.

Применение и условия эксплуатации

Основная область применения изделия — радиоэлектронная аппаратура различного назначения. Разъём используют там, где требуется передать электрический сигнал или питание по цепям постоянного и переменного тока с частотой до примерно 3 МГц. Благодаря всеклиматическому исполнению соединитель пригоден для работы в разных климатических зонах, а заявленный температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать его как в условиях низких температур, так и при значительном нагреве.

Резьбовое сочленение обеспечивает механическую прочность и стабильность контакта при вибрациях и подвижках, характерных для мобильных устройств. Одношпоночная поляризация упрощает сборку и снижает риск повреждения контактов при неверной стыковке. Патрубок для кабеля, предусмотренный исполнением «ПЭ», служит для закрепления и защиты кабеля в месте ввода в соединитель.

В зависимости от модификации разъём применяется с неэкранированными или экранированными кабелями. При подборе ответной части необходимо учитывать тип изделия (вилка), приборное исполнение корпуса «Б», число и диаметр контактов (7 контактов диаметром 1,5 мм), а также сочетание «5В1В», определяющее исполнение и тип контактов.

Характеристики VirtueMart

• Артикул: 2364.
• Категория: 2РМД.
• Производитель: Лтава.
• Приемка: «5».

Указанные сведения соответствуют данным каталога и обозначению изделия. Иные параметры, не подтверждённые приведённым описанием, в этой карточке не заявляются.
