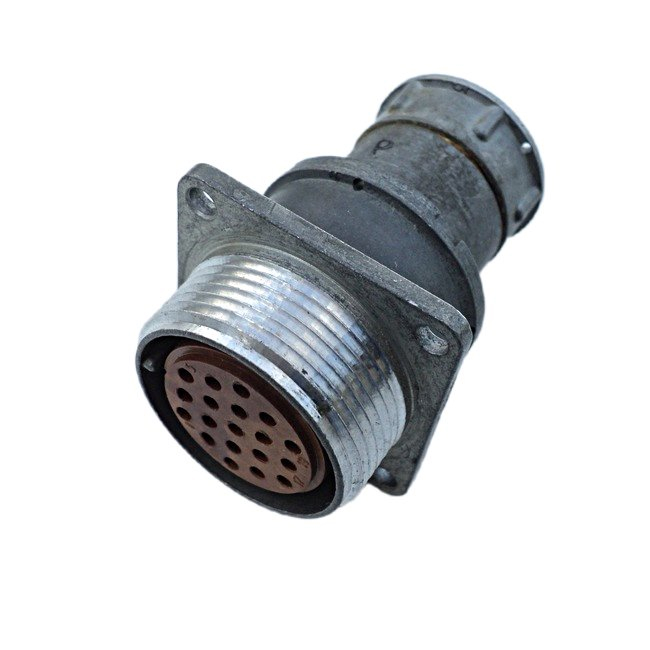

2РМДТ27БПЭ7ШВ1В «5»

Цена:

2300 ₽

Технические характеристики

Разъём 2РМДТ27БПЭ7ШВ1В «5» относится к серии низкочастотных цилиндрических соединителей старого советского/российского стандарта и предназначен для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Такие соединители широко применяются в промышленной, радиотехнической и военной аппаратуре, а также в блочной и приборной части изделий, где нужна надёжная контактная пара «вилка–розетка».

2РМДТ — тип соединителя: негерметичный, тропико‑ и всеклиматический, низкочастотный цилиндрический.
27 — условный размер корпуса (диаметр).
Б — приборный корпус (блочный/приборный вариант).
ПЭ — патрубок с прямым кабельным выходом, рассчитанный под экранированный кабель.
7 — количество контактов в соединителе.
Ш — часть соединителя «вилка» (штекер).
В — покрытие контактов серебром, что обеспечивает низкое контактное сопротивление и хорошую токопроводность.
1В — вариант конструкции и исполнения (конкретная модификация вилки).
«5» — сочетание контактов (схема разводки контактов, например положение силовых, сигнальных и общих линий), что важно при согласовании с соответствующей розеткой.

Максимальное рабочее напряжение для изделий серии 2РМДТ с таким сочетанием обычно порядка 700 В постоянного или переменного тока.
Рабочий диапазон температур окружающей среды — примерно от −60 до +100 °C , что позволяет использовать соединитель в суровых климатических условиях и в электронной аппаратуре, работающей при повышенных температурах.
Климатическое исполнение — всеклиматическое , соединитель устойчив к вибрациям, ударам, пониженному атмосферному давлению и высокой влажности до ~98% при +40 °C.

Разъём 2РМДТ27БПЭ7ШВ1В «5» используется как вилка на блочной/приборной части аппаратуры , подключаемая к соответствующей розетке 2РМДТ27ххх5 (например, 2РМДТ27БПЭ7Г5А1В или аналоги). Такие пары применяют в блоках питания, измерительных приборах, связном и радиолокационном оборудовании, где требуется надёжное низкочастотное соединение с защитой от внешних помех за счёт экранированного кабеля и блочного крепления.

Если надо, могу расписать типовую схему разводки контактов для сочетания «5» под конкретную задачу.

Описание

Назначение соединителя

Разъём 2РМДТ27БПЭ7ШВ1В «5» относится к серии низкочастотных цилиндрических соединителей старого советского и российского стандарта. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Основная задача такого соединителя — обеспечить надёжную контактную пару «вилка–розетка» в промышленной, радиотехнической и военной аппаратуре, а также в блочной и приборной части изделий.

Исполнение 2РМДТ — негерметичное, тропико- и всеклиматическое, низкочастотное цилиндрическое. Соединитель рассчитан на эксплуатацию в составе стационарного и подвижного оборудования, где требуется разъёмное электрическое соединение с защитой от внешних помех.

Расшифровка обозначения

2РМДТ — тип соединителя: негерметичный, тропико- и всеклиматический, низкочастотный цилиндрический.
27 — условный размер корпуса, то есть диаметр корпуса.
Б — приборный корпус, блочный или приборный вариант исполнения.
ПЭ — патрубок с прямым кабельным выходом, рассчитанный под экранированный кабель.
7 — количество контактов в соединителе.
Ш — часть соединителя «вилка», то есть штекер.
В — покрытие контактов серебром, обеспечивающее низкое контактное сопротивление и хорошую токопроводность.
1В — вариант конструкции и исполнения, конкретная модификация вилки.
«5» — сочетание контактов, то есть схема разводки контактов с определённым положением силовых, сигнальных и общих линий; этот параметр важен при согласовании с ответной розеткой.

Подтверждённые технические особенности

Электрические параметры

Максимальное рабочее напряжение для изделий серии 2РМДТ с таким сочетанием контактов обычно составляет порядка 700 В постоянного или переменного тока. Серебряное покрытие контактов снижает переходное сопротивление и улучшает токопроводность в местах соединения.

Условия эксплуатации

Рабочий диапазон температур окружающей среды — примерно от минус 60 до плюс 100 градусов Цельсия. Это позволяет применять соединитель в суровых климатических условиях и в электронной аппаратуре, работающей при повышенных температурах. Климатическое исполнение — всеклиматическое: изделие устойчиво к вибрациям, ударам, пониженному атмосферному давлению и высокой влажности до примерно 98 процентов при плюс 40 градусах Цельсия.

Применение и совместимость

Разъём 2РМДТ27БПЭ7ШВ1В «5» используется как вилка на блочной или приборной части аппаратуры и подключается к соответствующей розетке 2РМДТ27 с сочетанием контактов «5», например 2РМДТ27БПЭ7Г5А1В или аналогичной. Прямой кабельный выход под экранированный кабель в сочетании с блочным креплением обеспечивает защиту от внешних помех.

Типовые области применения таких пар — блоки питания, измерительные приборы, связное и радиолокационное оборудование, где требуется надёжное низкочастотное соединение. В характеристиках товара приёмка указана как «5».
