Назначение разъёма 2РМДТ27БПЭ7Г5В1В

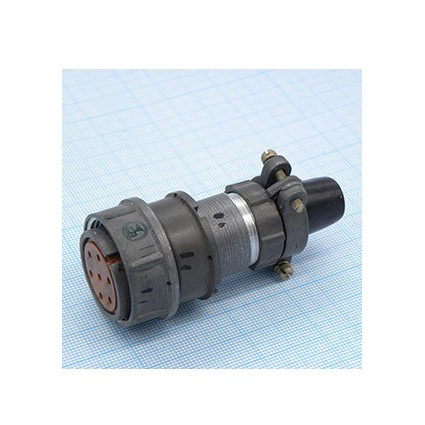

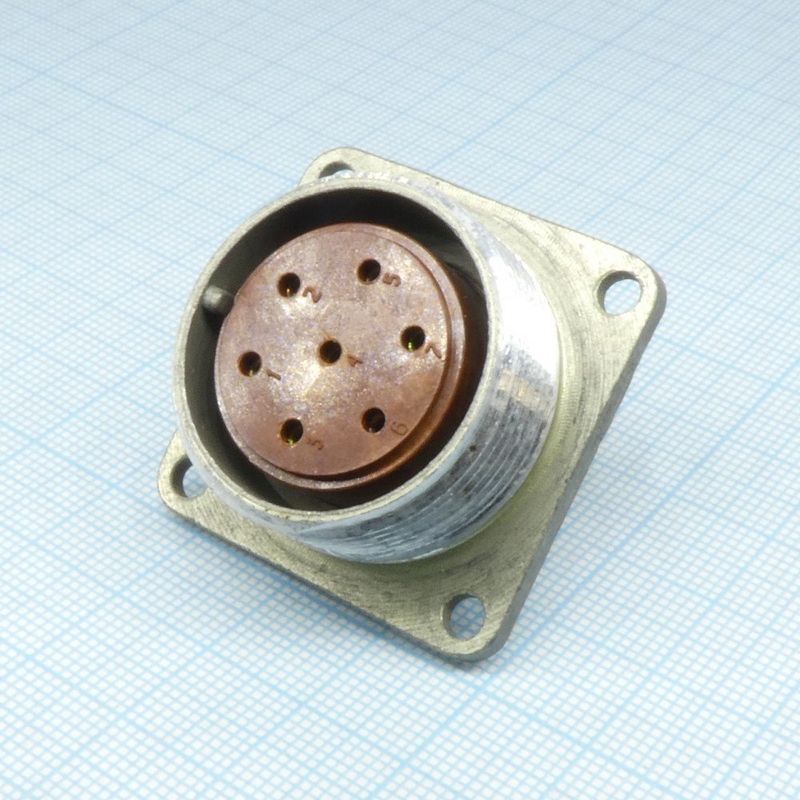

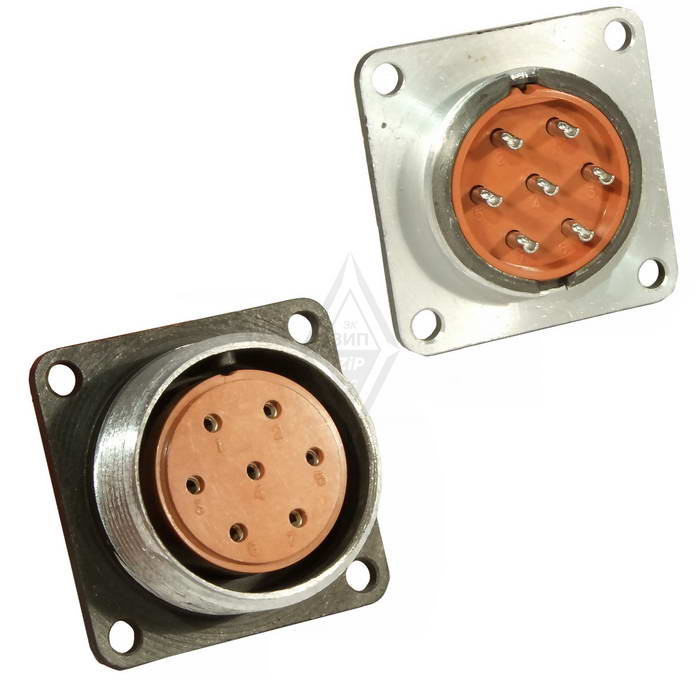

2РМДТ27БПЭ7Г5В1В — это цилиндрический низкочастотный разъём (розетка блочная) производства завода «Элекон» (Казань). Изделие относится к серии 2РМДТ и предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в радиоэлектронной аппаратуре специального назначения и выпускается во всеклиматическом исполнении В2.1.

Соответствует нормам ГЕ0.364.126 ТУ.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 7, диаметр контакта 1,5 мм (сочетание 5).
• Максимальное рабочее напряжение — 700 В.
• Суммарная токовая нагрузка — до 70 А, по 12 А на контакт.
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контактов — не более 2,5 мОм.

Конструкция и материалы

• Корпус из алюминиевого сплава, серого цвета, с оксидированием.
• Изолятор из карболита коричневого цвета.
• Контакты из латуни с серебряным покрытием, извлекаемые.
• Метод сочленения — резьбовой.
• Поляризация одношпоночная.
• Монтаж электрический — пайка, механический — на панель.
• Рабочее положение любое, без герметичности и втулки.

Габариты и установка

Габаритные размеры разъёма составляют 36 на 36 на 25 мм. Установочные отверстия имеют диаметр 3,4 мм с расстоянием 29 мм между ними.

Условия эксплуатации

Интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия (теплостойкость 1). Разъём сохраняет работоспособность при влажности до 98 процентов при температуре плюс 40 градусов Цельсия и при давлении от 133,32 умноженное на 10 в минус двенадцатой степени Па до 50,6 умноженное на 10 в четвёртой степени Па.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 50 g, акустические шумы уровнем 170 дБ и удары до 500 g.

Ресурс составляет 500 сочленений-расчленений. Наработка на отказ — не менее 175 000 часов при температуре 80 градусов Цельсия на контакте.

Применение

Разъём 2РМДТ27БПЭ7Г5В1В используется в радиоэлектронной аппаратуре специального назначения. Благодаря всеклиматическому исполнению В2.1 и широкому диапазону рабочих температур он подходит для эксплуатации в жёстких условиях, включая воздействие вибрации, ударов, акустических шумов и повышенной влажности. Установка производится на панель, электрическое подключение выполняется пайкой.

Основные сведения

• Артикул: 50058.
• Категория: 2РМД.
• Производитель: Элекон.
• Год: 2017.
• Страна производства: Россия (Казань).
