Назначение

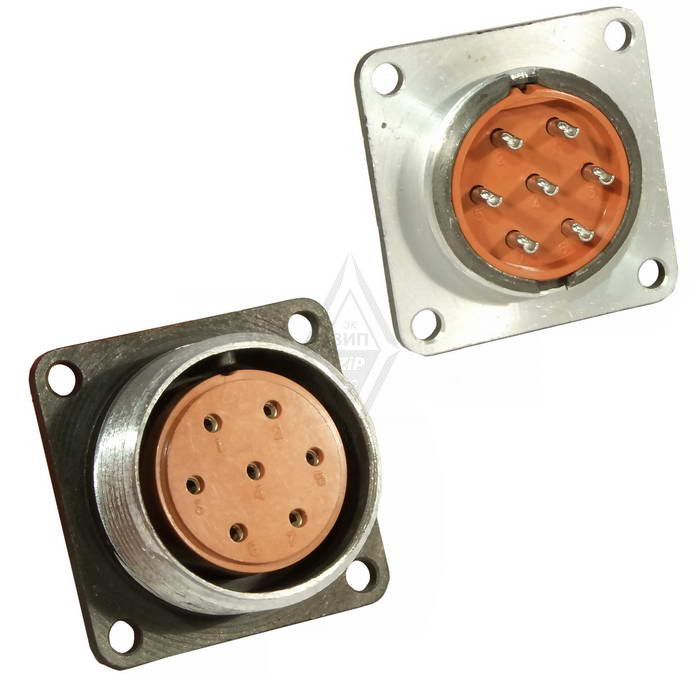

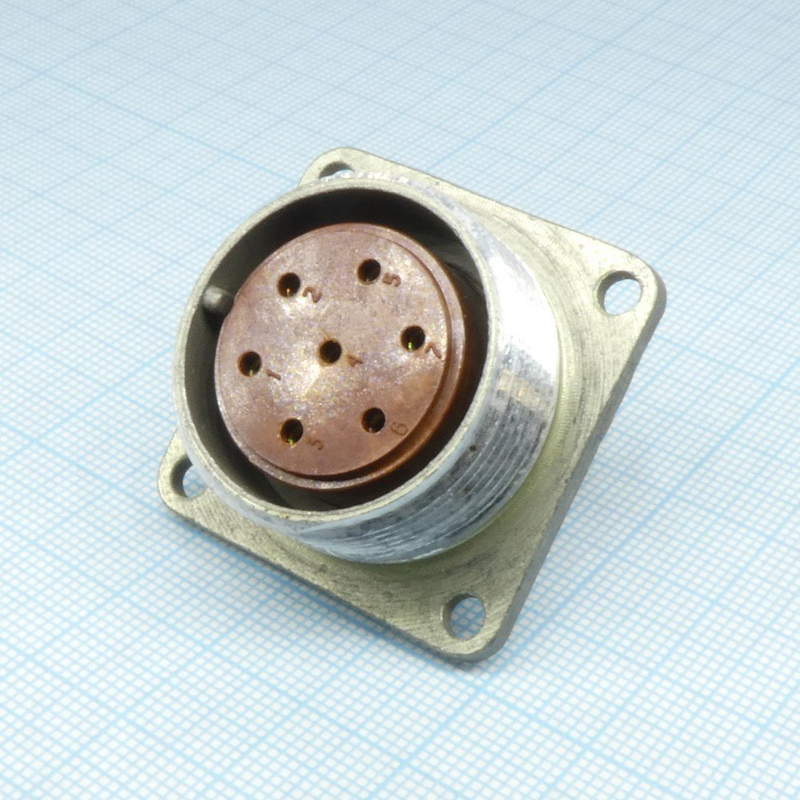

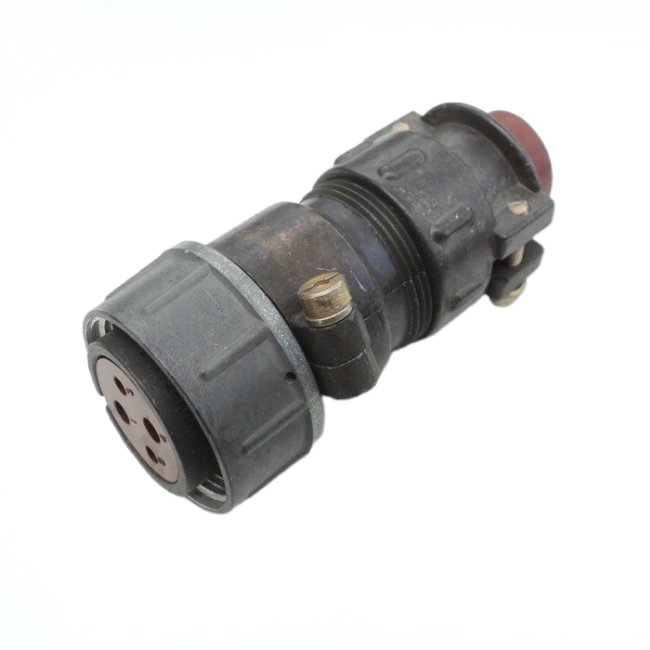

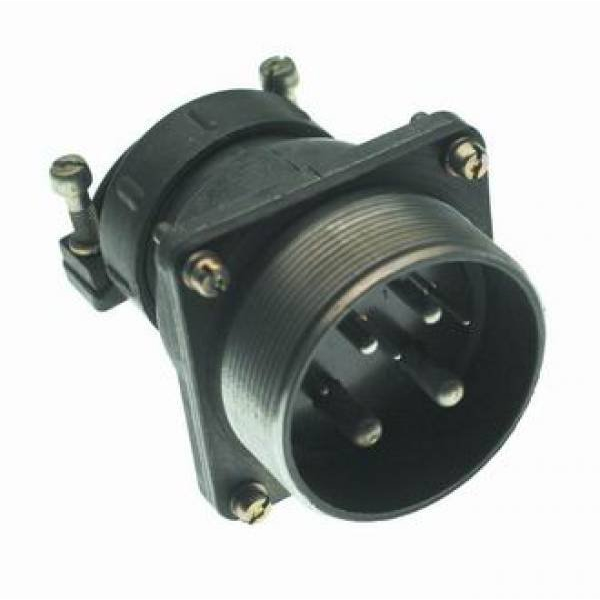

2РМДТ27БПЭ7Г5В1В (артикул 2361) — отечественный цилиндрический низкочастотный электрический соединитель (разъём) ручного соединения типа 2РМДТ. Выполнен в блочном (приборном) корпусе и предназначен для стационарного монтажа в аппаратуре. Соединитель применяется для коммутации цепей постоянного и переменного тока с частотой до 3 МГц в стационарной и подвижной аппаратуре, в том числе при повышенных механических и климатических воздействиях.

Типовые области применения: радиоэлектронная аппаратура, системы управления, измерительные устройства, промышленное оборудование, авиационная, судовая и наземная военная техника. Разъём рассчитан на значительные механические нагрузки, включая вибрацию, удары и акустические шумы.

Расшифровка обозначения

• 2РМДТ — тип соединителя: цилиндрический, внутреннего монтажа, низкочастотный.
• 27 — условный размер корпуса, диаметр около 27 мм.
• Б — блочный (приборный) корпус без левой резьбы, предназначен для монтажа в приборе, а не на кабеле.
• ПЭ — вид патрубка и гайки: прямой патрубок с гайкой для экранированного кабеля.
• 7 — общее количество контактов в разъёме.
• Г5 — сочетание контактов: 7 контактов диаметром 1,5 мм.
• В1В — всеклиматическое исполнение, теплостойкость до +100 °С, расширенный температурный диапазон, устойчивость к влажности, пыли и другим внешним воздействиям.

Технические характеристики

• Токовая нагрузка: до 12 А на один контакт, до 70 А суммарно на весь соединитель.
• Максимальное рабочее напряжение: до 700 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: порядка 2300 В при рабочем напряжении 700 В.
• Ёмкость между контактами: не более 6 пФ.
• Рабочий диапазон температур: примерно от минус 60 до плюс 100 °С.
• Влажность: до 98 % при +40 °С.
• Покрытие контактов: серебро (В), что обеспечивает хорошие электрические параметры и низкое сопротивление контакта.

Конструктивные особенности и условия эксплуатации

Блочное исполнение корпуса позволяет устанавливать соединитель непосредственно в прибор, на панель или в блок аппаратуры. Патрубок типа ПЭ с гайкой предназначен для подключения экранированного кабеля, что важно для защиты цепей от помех. Семь контактов диаметром 1,5 мм обеспечивают коммутацию силовых и сигнальных цепей.

Исполнение В1В относится к всеклиматическим. Оно предусматривает расширенный температурный диапазон, устойчивость к влажности, пыли и другим факторам. Рабочая влажность достигает 98 % при +40 °С. Механическая стойкость к вибрации, ударам и акустическим шумам позволяет применять разъём в подвижной и стационарной аппаратуре, включая авиационную, судовую и наземную технику.

Соединитель 2РМДТ27БПЭ7Г5В1В используют для соединения цепей постоянного и переменного тока до частоты порядка 3 МГц. Области применения: радиоэлектронная аппаратура, системы управления, измерительные устройства и промышленное оборудование, работающие в условиях повышенных механических и климатических нагрузок.
