Разъём 2РМДТ27БПЭ19Г5В1В: надёжное соединение для промышленной аппаратуры

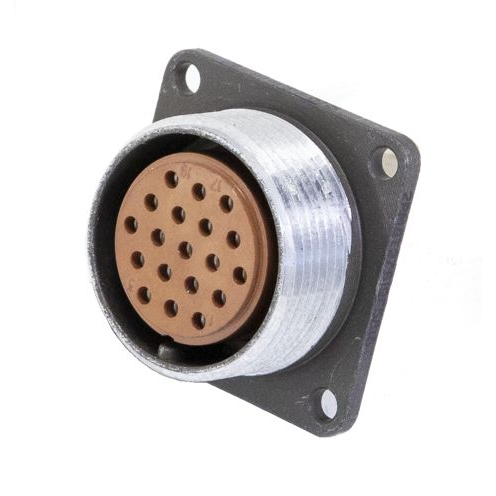

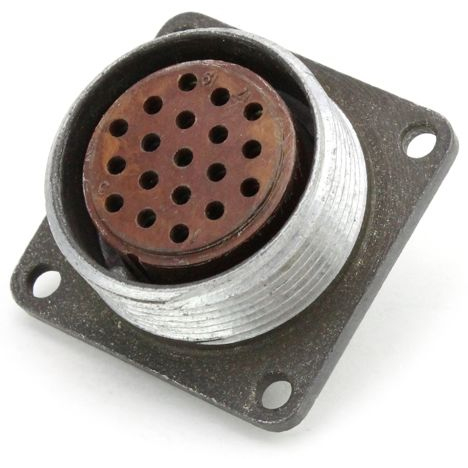

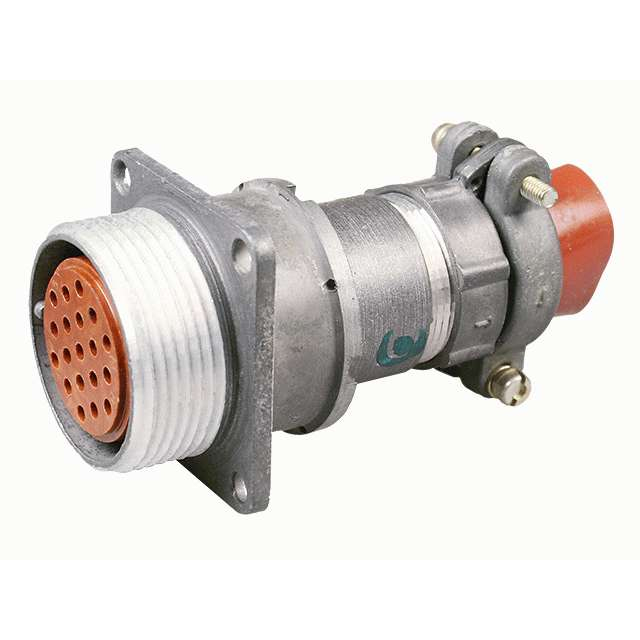

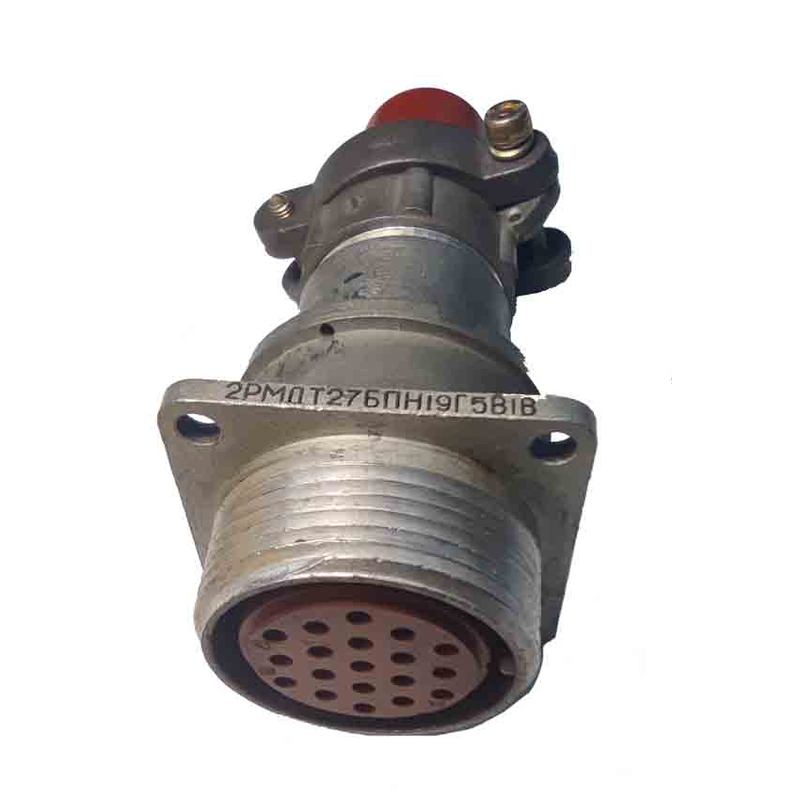

2РМДТ27БПЭ19Г5В1В — круглый многоконтактный электрический разъём, предназначенный для создания надёжных разъёмных соединений в промышленном, транспортном, измерительном и специальном электронном оборудовании. Исполнение серии 2РМДТ применяется там, где важны механическая прочность, устойчивость контакта и компактное размещение большого числа электрических цепей.

Маркировка изделия содержит информацию о конструктивном исполнении разъёма. Обозначение «27» указывает на габаритную группу корпуса, «БПЭ» характеризует вариант исполнения соединителя, а контактная схема 19Г5 определяет расположение и количество контактов. Суффикс «В1В» относится к конкретному варианту климатического и конструктивного исполнения, предусмотренному технической документацией на изделие.

Назначение и области применения

Разъём 2РМДТ27БПЭ19Г5В1В используется для подключения жгутов, кабельных сборок, блоков управления, датчиков, исполнительных механизмов и модулей электропитания. Круглая форма корпуса обеспечивает удобство монтажа, а фиксируемое сочленение помогает предотвратить самопроизвольное разъединение при вибрации и механических нагрузках.

Такие соединители востребованы в следующих областях:

• системах промышленной автоматики и управления;

• приборостроении и контрольно-измерительной технике;

• энергетическом и электротехническом оборудовании;

• транспортной электронике;

• станочном оборудовании;

• телеметрических, коммуникационных и распределительных системах;

• аппаратуре, работающей в условиях вибраций, пыли и перепадов температуры.

Особенности конструкции

Серия 2РМДТ относится к классу цилиндрических разъёмов с контактной вставкой, размещённой внутри металлического корпуса. Корпус выполняет не только конструктивную, но и защитную функцию: он предохраняет контактную группу от внешних воздействий и снижает риск механического повреждения при эксплуатации и обслуживании.

Контактная схема 19Г5 позволяет организовать подключение нескольких цепей в одном соединении. Это удобно при передаче питающих, управляющих, сигнальных и измерительных линий между функциональными блоками оборудования. Использование многоконтактного разъёма вместо набора отдельных соединений упрощает кабельную разводку, ускоряет монтаж и делает обслуживание более удобным.

Ключевые конструктивные преимущества 2РМДТ27БПЭ19Г5В1В:

• цилиндрический корпус с высокой механической жёсткостью;

• многоконтактная компоновка для комплексного подключения оборудования;

• упорядоченное расположение контактов в изолирующей вставке;

• возможность применения в составе кабельных жгутов;

• устойчивость соединения к эксплуатационным нагрузкам;

• удобство маркировки цепей при изготовлении и ремонте кабельных сборок;

• возможность многократного соединения и разъединения при соблюдении требований эксплуатации.

Почему важна контактная схема 19Г5

При подборе разъёма важно учитывать не только тип корпуса, но и точную контактную схему. Обозначение 19Г5 указывает на конкретную конфигурацию контактной части, от которой зависят взаимное расположение выводов, совместимость ответных частей и правильность распайки кабеля.

Даже при внешнем сходстве разъёмов одной серии контактные вставки могут отличаться. Несовпадение схемы приводит к невозможности штатного сочленения либо к риску ошибочного подключения цепей. Поэтому при проектировании, ремонте или замене соединителя необходимо сверять полную маркировку: тип разъёма, габарит корпуса, исполнение, номер контактной схемы и вариант климатического исполнения.

Рекомендации по применению

Для стабильной работы соединения 2РМДТ27БПЭ19Г5В1В следует соблюдать требования к монтажу и эксплуатации:

• применять ответную часть с полностью совпадающей маркировкой и контактной схемой;

• выполнять распайку или обжим контактов в соответствии с документацией на конкретное исполнение;

• контролировать соответствие сечения проводников допустимой нагрузке контактов;

• исключать натяжение кабеля непосредственно на контактную группу;

• использовать разгрузку кабеля от механических усилий;

• проверять правильность нумерации контактов до подачи питания;

• защищать разъём от загрязнения при хранении, монтаже и техническом обслуживании;

• не допускать перекоса при сочленении и разъединении частей разъёма.

Особенно важно разделять силовые, сигнальные и чувствительные измерительные цепи в соответствии со схемой оборудования. При передаче аналоговых сигналов или импульсных данных необходимо также учитывать экранирование кабеля, прокладку жгутов и требования к электромагнитной совместимости всей системы.

Итог

2РМДТ27БПЭ19Г5В1В представляет собой специализированный многоконтактный разъём для надёжного подключения электрических цепей в составе промышленной и электронной аппаратуры. Его применение помогает создать компактное, обслуживаемое и устойчивое к эксплуатационным воздействиям соединение между кабельными жгутами, блоками и функциональными узлами оборудования.

При выборе и использовании разъёма определяющими параметрами остаются точность маркировки, совместимость ответных частей, контактная схема 19Г5, условия эксплуатации и соблюдение технологии монтажа.
